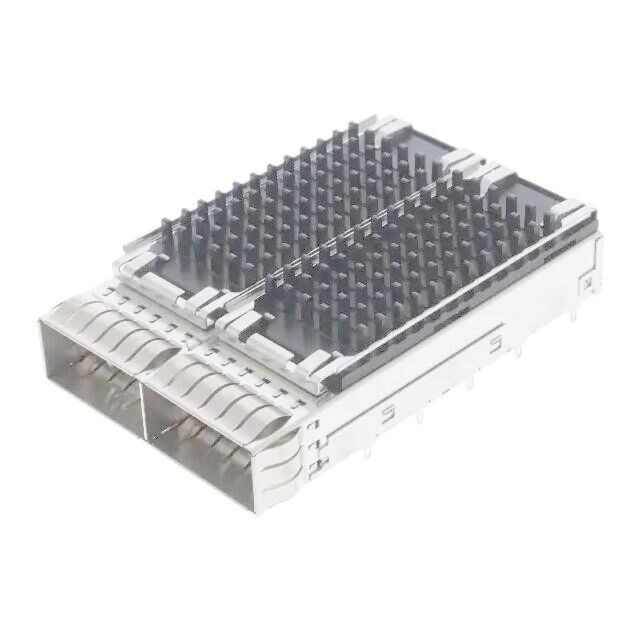

4-2170808-3 QSFP28/56 Συγκρότημα κλουβιών Ganged 1x2 Διαμόρφωση

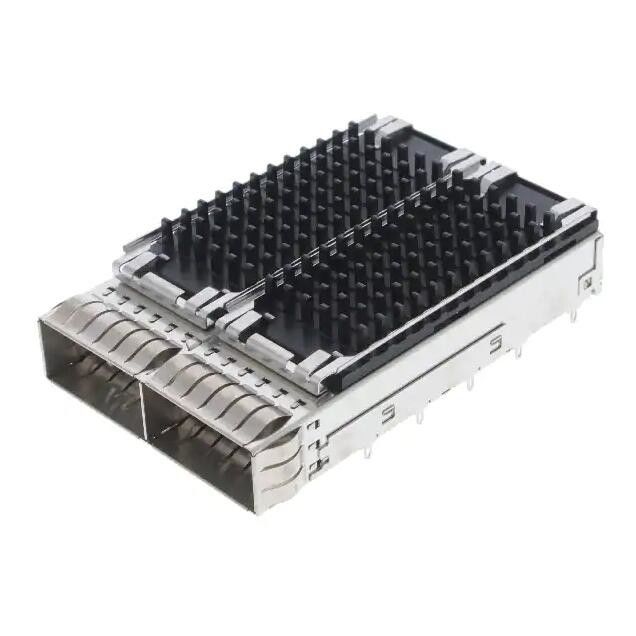

Συναρμολόγηση κλωβού QSFP28/56 με ενσωματωμένη ψύκτρα

4-2170808-3 Περιγραφή συναρμολόγησης κλωβού TE

Αυτή η συναρμολόγηση κλωβού QSFP28/56 είναι σχεδιασμένη για εφαρμογές I/O υψηλής ταχύτητας, προσφέροντας εξαιρετική θερμική απόδοση με ενσωματωμένη ψύκτρα τύπου πείρου, ανοδιωμένης μαύρης απόχρωσης. Η στιβαρή κατασκευή κλωβού από νικέλιο-ασήμι εξασφαλίζει περιορισμό EMI, αξιόπιστη ακεραιότητα σήματος και μηχανική ανθεκτικότητα, καθιστώντας την ιδανική λύση για εξοπλισμό δικτύωσης που λειτουργεί σε ταχύτητες έως και 28 Gb/s ανά λωρίδα.

Προδιαγραφές του 4-2170808-3 QSFP28/56​ Κλωβού

Βασικά χαρακτηριστικά της συναρμολόγησης κλωβού 4-2170808-3

Τύπος προϊόντος & Συντελεστής μορφής

• Τύπος προϊόντος Pluggable I/O: Συναρμολόγηση κλωβού
• Συντελεστής μορφής: QSFP28/56
• Τύπος κλωβού: Ομαδοποιημένος (Διάταξη μήτρας 1 x 2 θυρών)
• Αριθμός θυρών: 2
• Σφραγιζόμενο: Όχι
• Περιλαμβανόμενο αξεσουάρ: Ψύκτρα (Μαύρη ανοδιωμένη, τύπου πείρου)

Χαρακτηριστικά διαμόρφωσης

• Αριθμός πίσω EON ανά στήλη θύρας: 1
• Μήτρα θυρών: 1 x 2

Ηλεκτρικά χαρακτηριστικά

• Μέγιστος ρυθμός δεδομένων: 28 Gb/s

Θερμικά & Μηχανικά χαρακτηριστικά

• Τύπος ψύκτρας: Τύπου πείρου, κατηγορίας δικτύωσης
• Ύψος ψύκτρας: 13,5 mm [0,531 in]
• Φινίρισμα: Μαύρο ανοδιωμένο
• Υλικό κλωβού: Νικέλιο-ασήμι
• Τερματισμός επαφής PCB: Επένδυση κασσίτερου
• Μέθοδος τερματισμού: Διάτρητο, Εφαρμογή με πίεση
• Μήκος ουράς & θέσης τερματισμού: 2,05 mm [0,081 in]

Στέγαση & Διαστάσεις

• Πάχος PCB (Συνιστώμενο): 1,57 mm [0,062 in]

Χρήση & Αξιοπιστία

• Εύρος θερμοκρασίας λειτουργίας: -40 °C έως +85 °C [-40 °F έως +185 °F]
• Εφαρμογή κυκλώματος: Σήμα
• Εφαρμογή: SFP+ Stacked Belly-to-Belly

Πρότυπα & Συμμόρφωση

• Βαθμολογία UL για την ευφλεκτότητα: UL 94V-0
• Περιορισμός EMI: Εσωτερικά/Εξωτερικά ελατήρια EMI

Συσκευασία

• Μέθοδος συσκευασίας: Κουτί & Δίσκος
• Φωτοδείκτης: Περιλαμβάνεται
