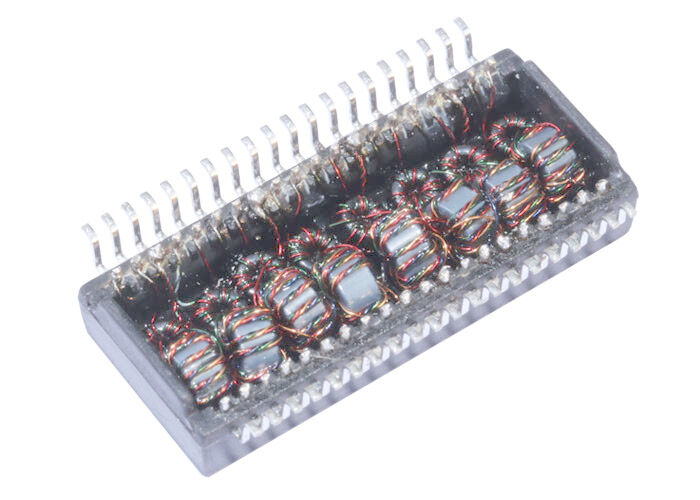

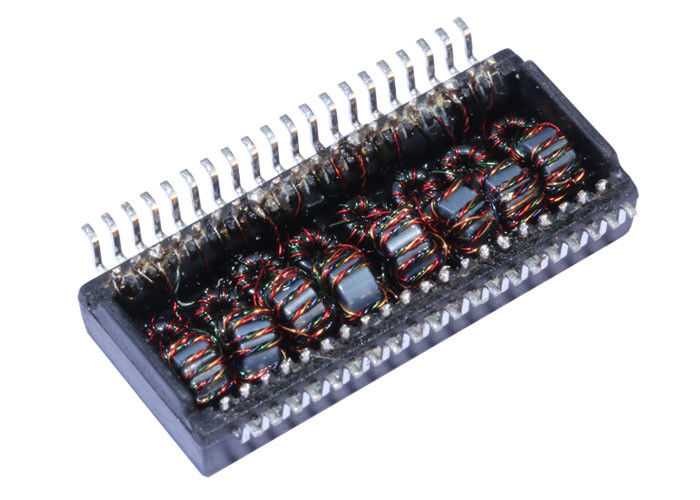

HN4263VG HN4264VG AutomDX SMT LAN μετασχηματιστές

HN4263VG HN4264VG 10/100Base-T LAN Transformer Επισκόπηση

Εφαρμογές

Οι μετασχηματιστές LAN 10/100Base-T SMT χρησιμοποιούνται ευρέως σε συστήματα Ethernet για την παροχήαπομόνωσης σήματος, καταστολής EMI και αντιστοίχισης σύνθετης αντίστασηςμεταξύ του PHY και της υποδοχής RJ45. Ο συμπαγής τουςσχεδιασμός SMT (Surface-Mount Technology)επιτρέπει τη συναρμολόγηση PCB υψηλής πυκνότητας και αξιόπιστη απόδοση σε εξοπλισμό δικτύωσης.

Οι τυπικές εφαρμογές περιλαμβάνουν:

• Διακόπτες και διανομείς LAN – Εξασφαλίστε σταθερή μετάδοση δεδομένων σε πολλές θύρες.
• Δρομολογητές, πύλες και σημεία πρόσβασης – Παρέχουν ηλεκτρική απομόνωση και καταστολή θορύβου για οικιακά και εταιρικά δίκτυα.
• Βιομηχανικές συσκευές Ethernet – PLCs, ελεγκτές και συστήματα παρακολούθησης που απαιτούν ισχυρή απόδοση σε σκληρά περιβάλλοντα.
• Κάρτες διασύνδεσης δικτύου (NIC) – Χρησιμοποιούνται σε υπολογιστές, διακομιστές και ενσωματωμένα συστήματα για αξιόπιστη συνδεσιμότητα Ethernet.
• Τηλέφωνα VoIP & IP Cameras – Υποστηρίζουν PoE και σταθερή μετάδοση Ethernet για συσκευές φωνής και βίντεο.
• Έξυπνες συσκευές IoT – Πύλες, αισθητήρες και συστήματα αυτοματισμού που απαιτούν συνδεσιμότητα 10/100 Mbps.

Συχνές ερωτήσεις – 10/100Base-T SMT LAN Transformer

1. Ποια είναι η λειτουργία ενός μετασχηματιστή LAN 10/100Base-T SMT;
Παρέχειγαλβανική απομόνωσημεταξύ του Ethernet PHY και του καλωδίου, καταστέλλει το EMI, ταιριάζει την σύνθετη αντίσταση και διασφαλίζει τη συμμόρφωση με τα πρότυπα IEEE 802.3 Ethernet.

2. Γιατί να χρησιμοποιήσετε μετασχηματιστές LAN SMT αντί για τύπους through-hole;

• Μικρότερο αποτύπωμα, ιδανικό γιαδιατάξεις PCB υψηλής πυκνότητας
• Αυτόματη συναρμολόγηση pick-and-place για αποδοτικότητα κόστους
• Χαμηλότερο προφίλ για συμπαγή σχέδια

3. Μπορεί ένας μετασχηματιστής LAN 10/100Base-T να χρησιμοποιηθεί για Gigabit Ethernet;
Όχι. Ένας μετασχηματιστής 10/100Base-T είναι βελτιστοποιημένος γιαFast Ethernet (10/100 Mbps). ΓιαGigabit Ethernet (1000Base-T), απαιτείται ένας μετασχηματιστής με μεγαλύτερο εύρος ζώνης και πρόσθετες περιελίξεις.

4. Οι μετασχηματιστές LAN SMT υποστηρίζουν PoE (Power over Ethernet);
Ναι, πολλοί μετασχηματιστές LAN SMT έχουν σχεδιαστεί μεPoE (IEEE 802.3af/at)ικανότητα, επιτρέποντάς τους να μεταδίδουν με ασφάλεια και τα δύο δεδομένα και ισχύ πάνω από το ίδιο καλώδιο Ethernet.

5. Ποιες είναι οι βασικές παράμετροι κατά την επιλογή ενός μετασχηματιστή LAN;

• Λόγος στροφών(αναλογία περιέλιξης TX/RX)
• OCL (Ανοιχτό κύκλωμα επαγωγής)
• Απώλεια εισαγωγής, απώλεια επιστροφής, διασταυρούμενη συνομιλία και απόδοση CMR
• Υποστήριξη επιπέδου ισχύος PoE (15W, 30W, 60W, κ.λπ.)
• Τάση μόνωσης Hi-pot
• Εύρος θερμοκρασίας λειτουργίας
• Συμμόρφωση με RoHS, IEEE 802.3

6. Οι μετασχηματιστές LAN 10/100Base-T SMT είναι συμβατοί με παλαιού τύπου Ethernet;
Ναι. Υποστηρίζουν και τα δύο10 Mbpsκαι100 Mbps Ethernet, διασφαλίζοντας τη συμβατότητα με παλαιότερες συσκευές.

7. Ποια είναι τα οφέλη των ενσωματωμένων μετασχηματιστών LAN SMT στο σχεδιασμό;

• Μειωμένος αριθμός εξαρτημάτων(μετασχηματιστής + πνιγμοί σε ένα πακέτο)
• Βελτιωμένη αξιοπιστίαλόγω μικρότερων διαδρομών σήματος
• Καλύτερη καταστολή EMIγια σταθερή απόδοση συστήματος
• Βελτιστοποιημένη χρήση χώρου PCBγια συμπαγή σχέδια
