Λεπτομέρειες προϊόντων
Τόπος καταγωγής: Guangdong, Κίνα
Μάρκα: LINK-PP
Πιστοποίηση: UL,RoHS,Reach,ISO

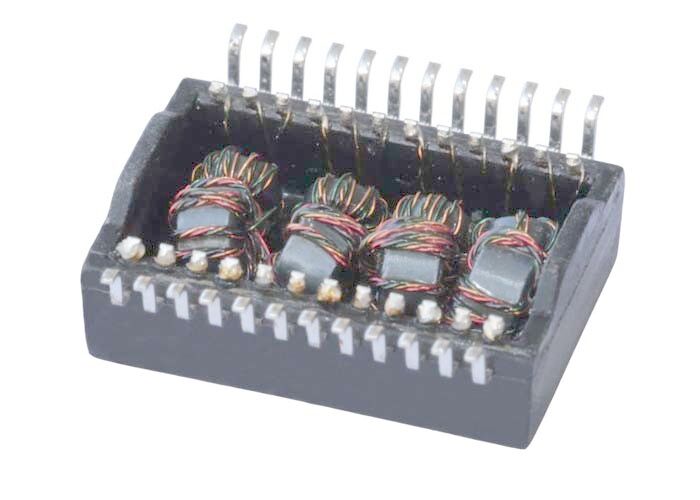

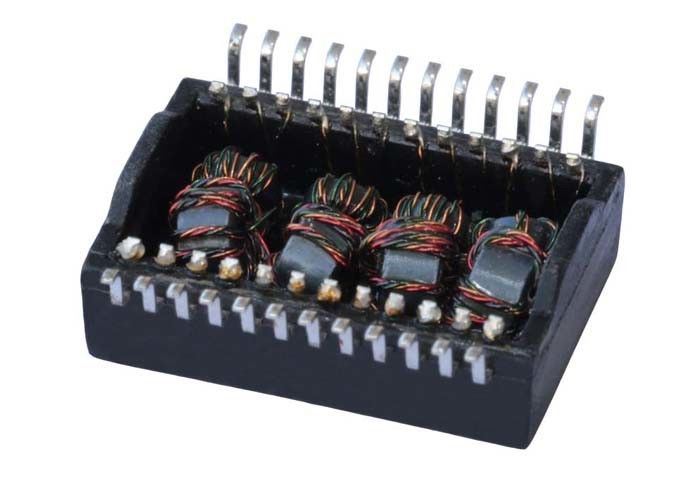

Αριθμό μοντέλου: ΤΡΑΊΝΟ ΥΨΗΛΉΣ ΤΑΧΎΤΗΤΑΣ (HST)-24002SAR ΤΡΑΊΝΟ ΥΨΗΛΉΣ ΤΑΧΎΤΗΤΑΣ (HST)-24001SAR
Όροι πληρωμής & ναυτιλίας
Ποσότητα παραγγελίας min: 400/2000/10K/25K
Τιμή: $0.06-$3.2
Συσκευασία λεπτομέρειες: T&R
Χρόνος παράδοσης: Απόθεμα
Όροι πληρωμής: TT, ημέρες NET30/60/90
Δυνατότητα προσφοράς: 3KK/Month
Specifications: |
HST-24002SAR / HST-24001SAR |
Mounting: |
SMT |
Ethernet Applications: |
Gigabit Ethernet |
Turns Ratio: |
1:1 |
Series: |
1000BASE-T MAGNETICS MODULES |
Standard: |
IEEE 802.3ab |
Specifications: |
HST-24002SAR / HST-24001SAR |
Mounting: |
SMT |
Ethernet Applications: |
Gigabit Ethernet |
Turns Ratio: |
1:1 |
Series: |
1000BASE-T MAGNETICS MODULES |
Standard: |
IEEE 802.3ab |
● Συμμορφώνεται με το πρότυπο IEEE 802.3 για 1000Base-T.
● Πρωτεύουσα επαγωγή (Lp) 350uH min.@ 100KHz, 0.1Vrms, 8mA.
● LL: 0.35uH Max @ 100KHz, 0.1V
● Cww: 35pF Max @ 100KHz, 0.1V
● Πρωτεύουσα DCR: 0.9ΩMax; Δευτερεύουσα DCR: 1.2ΩMax.
● Σχεδιασμένο για συγκόλληση με ροή σε θερμοκρασίες έως 260℃.
● Θερμοκρασία αποθήκευσης -25℃ έως +125℃.
● Συμμόρφωση RoHS.
● Σχεδιασμένο για εφαρμογές Gigabit Ethernet 100/1000Base-T full duplex μεγάλης εμβέλειας.
● Υποστηρίζει 4 ζεύγη καλωδίων Category 5 UTP.
● Διασύνδεση καλωδίου για απομόνωση και χαμηλές εκπομπές κοινού τρόπου.
| Παράμετρος | Προδιαγραφή |
|---|---|
| Λόγος στροφών (±2%) | 1CT : 1CT |
| Απώλεια εισαγωγής | 1–100 MHz: 1.0 dB Max |
| Απώλεια επιστροφής |
1–30 MHz: -18 dB Min 40 MHz: -14.4 dB Min 50 MHz: -13.1 dB Min 60–80 MHz: -12 dB Min 100 MHz: -10 dB Min |
| Διασταυρούμενη ομιλία (NEXT) |
30 MHz: -45 dB Min 60 MHz: -35 dB Min 100 MHz: -30 dB Min |
| DCMR |
30 MHz: -43 dB Min 60 MHz: -37 dB Min 100 MHz: -33 dB Min |
| Hi-Pot (Τάση απομόνωσης) | 1500 Vrms Min |
