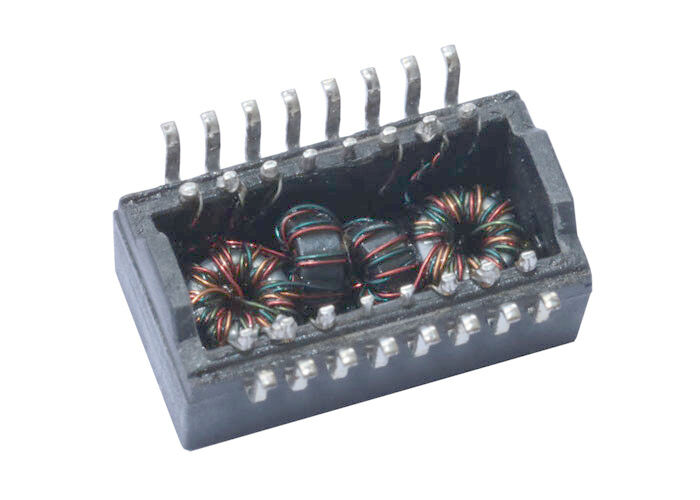

HST-0032SXCR 10/100Base-T 1500 Vrms AutomDX PoE+ Μαγνητικός μετασχηματιστής

Προδιαγραφές του HST-0032SXCR Μετασχηματιστής μαγνητικού

Χαρακτηριστικά του μετασχηματιστή HST-0032SXCR PoE+

● Σχεδιασμένο για να πληροί τις απαιτήσεις του IEEE 802.3.

● Πρωτογενής επαγωγικότητα ((Lp) 350uH min.@ 100KHz,0.1Vrms, 15mA

● Κατάλληλο για εφαρμογές PoE+ ((700mA@57V συνεχές).
● Σχεδιασμένο για επανειλημμένη συγκόλληση σε θερμοκρασίες έως 245 °C

● Συμμόρφωση με το RoHS.

Χάρτης δεδομένων HST-0032SXCR - Σχεδιασμός:

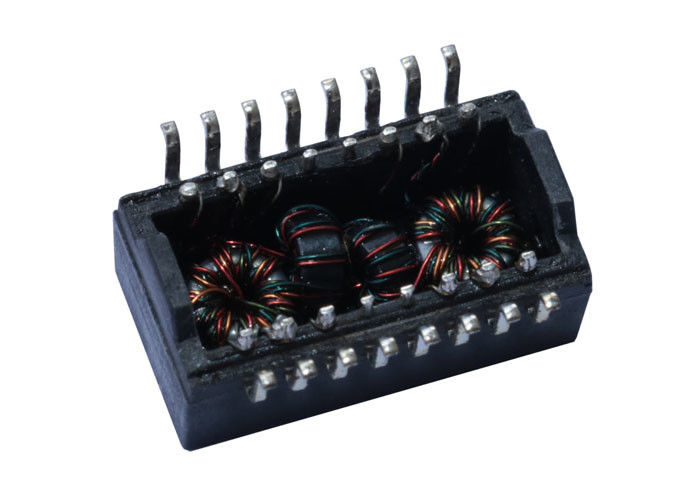

HST-0032SXCR 10/100Base-T 1 Port SMD μετασχηματιστής

Ε: Με ποια πρότυπα Ethernet είναι συμβατό το HST-0032SXCR;
Α1: Ο HST-0032SXCR έχει σχεδιαστεί για εφαρμογές Ethernet 10/100Base-T και συμμορφώνεται πλήρως με τα πρότυπα IEEE 802.3, συμπεριλαμβανομένης της υποστήριξης της λειτουργίας Power over Ethernet Plus (PoE+).

Ε2: Υποστηρίζει το HST-0032SXCR το PoE+ (IEEE 802.3at);
Α2: Ναι, υποστηρίζει το PoE + (IEEE 802.3at), το οποίο επιτρέπει την παροχή ισχύος έως 30W μέσω καλωδίων Ethernet, κατάλληλο για την τροφοδότηση συσκευών όπως κάμερες IP, τηλέφωνα VoIP και σημεία ασύρματης πρόσβασης.

Ε3: Ποια είναι η τάση απομόνωσης αυτού του μετασχηματιστή;
Α3: Το HST-0032SXCR προσφέρει ελάχιστη τάση απομόνωσης Hi-Pot 1500 Vrms, εξασφαλίζοντας ισχυρό ηλεκτρικό διαχωρισμό μεταξύ των κυκλωμάτων.

Ε4: Ποιο είναι το εύρος θερμοκρασίας λειτουργίας για το HST-0032SXCR;
Α4: Αυτός ο μετασχηματιστής λειτουργεί αξιόπιστα σε σκληρά περιβάλλοντα με ευρύ εύρος θερμοκρασιών από -40°C έως +85°C, ιδανικό για βιομηχανικούς και εξωτερικούς εξοπλισμούς δικτύωσης.

Ε5: Ποια είναι η αναλογία στροφών αυτού του μετασχηματιστή;
Α5: Η αναλογία στροφών τόσο για τα κανάλια μετάδοσης (TX) όσο και για τα κανάλια λήψης (RX) είναι 1:1, υποστηρίζοντας αποτελεσματική σύνδεση σήματος και καταστολή EMI.

Ε6: Είναι το HST-0032SXCR συμβατό με το RoHS;
Α6: Ναι, είναι πλήρως συμβατό με το RoHS και κατασκευάζεται σύμφωνα με τα περιβαλλοντικά πρότυπα, καθιστώντας το κατάλληλο για παγκόσμιες εφαρμογές.

Ε7: Ποια είναι η μέγιστη απώλεια εισαγωγής για αυτό το μοντέλο;
Α7: Η τυπική απώλεια εισαγωγής από 1 MHz έως 100 MHz είναι -1,4 dB, η οποία εξασφαλίζει εξαιρετική απόδοση σήματος για τη μετάδοση Ethernet.
