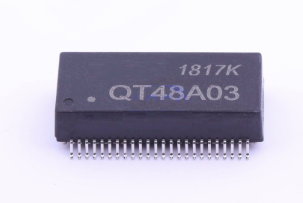

QT48A03 SMT 100/1000 BASE-T Dual Port Transformer Magnetics Module

ΗΜονάδα μετασχηματιστή διπλής θύρας QT48A03 1000Base-Tείναι υψηλής απόδοσηςΜονάδα μετασχηματιστή Gigabit Ethernetσχεδιασμένο για εφαρμογές δικτύωσης διπλής θύρας 10/100/1000Base-T.IEEE 802.3abΟ μικροσκοπικός μετασχηματιστής SMT LAN παρέχει εξαιρετική ακεραιότητα σήματος, ηλεκτρική απομόνωση και καταστολή EMI για τις σύγχρονες διεπαφές Ethernet.

Σχεδιασμένο με48 πινάκια SMTκαι ένα συμπαγές αποτύπωμα, το QT48A03 ενσωματώνει δύο πλήρη κανάλια μετασχηματιστή Gigabit Ethernet σε μια ενιαία μονάδα, βοηθώντας στη μείωση του χώρου PCB, απλοποιώντας τη διάταξη,και βελτίωση της παραγωγικής απόδοσης.

Με έναελάχιστη πρωταρχική επαγωγικότητα 350μH υπό 8mA DC bias,1500Vrms τάση απομόνωσης, και τη συμμόρφωση μεRoHSκαιΑπαιτήσεις για την επαναφυσική συγκόλληση IR 255°C, το QT48A03 είναι μια ιδανική λύση για εξοπλισμό δικτύωσης υψηλής πυκνότητας, συμπεριλαμβανομένων των επιχειρηματικών διακόπτες, βιομηχανικών συσκευών Ethernet, ευρυζωνικών πύλη και συστημάτων επικοινωνίας.

Ηλεκτρική απόδοση μετασχηματιστή διπλής θύρας QT48A03 1000 BASE-T

Βασικά χαρακτηριστικά των μαγνητικών QT48A03 SMT Ethernet:

• Απόδοση Gigabit:Υποστηρίζει 10/100/1000 Base-T Ethernet, σύμφωνα με τις απαιτήσεις IEEE802.3ab.
• Διαμόρφωση διπλής θύρας:Ενσωματώνει δύο θύρες Gigabit σε μία ενιαία μονάδα, βελτιστοποιώντας τη διάταξη της πλακέτας και μειώνοντας τον αριθμό των εξαρτημάτων.
• Ετοιμασία επαναφόρτωσης υψηλής θερμοκρασίας:Σχεδιασμένο για να ανταποκρίνεται στις απαιτήσεις IR 255 °C κορυφαίας θερμοκρασίας, καθιστώντας το ιδανικό για την τυποποιημένη κατασκευή SMT.
• Σκληρή επαγωγικότητα:Εγγυάται ελάχιστη πρωτογενή επαγωγικότητα 350μH με 8mA DC bias, εξασφαλίζοντας σταθερή ακεραιότητα σήματος.
• Περιβαλλοντική συμμόρφωση:100% συμβατό με το RoHS και χωρίς μόλυβδο.
• Ευρύ εύρος λειτουργίας:Λειτουργεί αξιόπιστα σε τυποποιημένα εμπορικά περιβάλλοντα θερμοκρασίας (0 °C έως +70 °C).

Τεχνικές προδιαγραφές του QT48A03 48-pin Ethernet μετασχηματιστή:

Μηχανικές προδιαγραφές

Πίνακας δεδομένων QT48A03:

Στόχος εφαρμογών:

Χάρη στον σχεδιασμό διπλών θύρων και την ανώτερη απομόνωση θορύβου, η μονάδα QT48A03 Ethernet Magnetics είναι το συστατικό επιλογής για ένα ευρύ φάσμα τηλεπικοινωνιακού και δικτυακού υλικού:

* Ψηφιακοί διακόπτες υψηλής απόδοσης και Enterprise Routers
* Δύναμη μέσω Ethernet (PoE) Ενισχυμένες συσκευές (PD)
* Οπτικοί δέκτες και μετατροπείς μέσων ενημέρωσης
* Εξοπλισμός ευρυζωνικής πρόσβασης (ISDN, ADSL, VDSL)
* Διαδραστικά Set-Top Box (STB) και HD Διαδραστικοί Παίκτες
* Εξοπλισμός ψηφιακού δικτύου ολοκληρωμένων υπηρεσιών (ISDN)

Ερωτήσεις και απαντήσεις σχετικά με το QT48A03 SMT Gigabit Magnetics

Ε: Τι είναι μια μονάδα μετασχηματιστή διπλής θύρας Ethernet;

Α: Μονάδα μετασχηματιστή διπλής θύρας Ethernet ενσωματώνει μαγνητικούς μετασχηματιστές για δύο θύρες Ethernet σε ένα ενιαίο πακέτο SMT, παρέχοντας ηλεκτρική απομόνωση, αντιστάθμιση αντίστασης,και καταστολή EMI για διεπαφές Ethernet.

Ε: Είναι το QT48A03 συμβατό με την αυτοματοποιημένη συναρμολόγηση SMT;

Η ενότητα έχει σχεδιαστεί για την τεχνολογία επιφανειακής τοποθέτησης (SMT) και έχει σχεδιαστεί για να αντέχει σε θερμοκρασίες συγκόλλησης IR reflow με μέγιστη απαίτηση 255 °C.

Ε: Ποια είναι τα πλεονεκτήματα ενός μοντέλου μετασχηματιστή διπλής θύρας;

Α: Σε σύγκριση με τους μετασχηματιστές μίας θύρας, μια μονάδα δύο θύρων προσφέρει:

• Μεγαλύτερη πυκνότητα PCB
• Μειωμένος αριθμός συστατικών
• Λιγότερο κόστος συναρμολόγησης
• Απλουστευμένη διαδρομή
• Βελτιωμένη αποδοτικότητα παραγωγής

Ε: Μπορεί αυτή η μονάδα μετασχηματιστή να χρησιμοποιηθεί για εφαρμογές PoE (Power over Ethernet);

Α: Ναι, το QT48A03 είναι εξαιρετικά κατάλληλο για συσκευές PoE Powered (PD) και σχετικό εξοπλισμό δικτύου, παρέχοντας την απαραίτητη απομόνωση σήματος και προστασία Hi-Pot 1500Vrms.

Ε: Ποιο είναι το αποτύπωμα που απαιτείται για τη διάταξη PCB;

Α: Το εξαρτήμα απαιτεί διάταξη 48 καρφιών με πλάτος καρφιάς 1,02 mm. Οι συνολικές διαστάσεις είναι 27,70 x 15,36 x 7,30 mm.Παρακαλείστε να ανατρέξετε στο PDF δελτίο δεδομένων που μπορείτε να κατεβάσετε για τα ακριβή σχήματα διάταξης του pad.

Ε: Ποια τάση απομόνωσης παρέχει το QT48A03;

Α: Η ενότητα παρέχει απομόνωση 1500Vrms, προστατεύοντας τα κυκλώματα Ethernet PHY, βελτιώνοντας παράλληλα την αξιοπιστία του συστήματος.

Ε: Συμμορφώνεται ο μετασχηματιστής με τις απαιτήσεις RoHS;

Α: Ναι. Το QT48A03 συμμορφώνεται πλήρως με τους κανονισμούς RoHS για το περιβάλλον.

Ε: Υπάρχουν διαθέσιμα τεχνικά δείγματα;

Α: Ναι. Η LINK-PP παρέχει τεχνικά δείγματα, φύλλα δεδομένων, τεχνική υποστήριξη και υπηρεσίες προσαρμογής OEM/ODM για την αξιολόγηση προϊόντων και μαζική παραγωγή.
