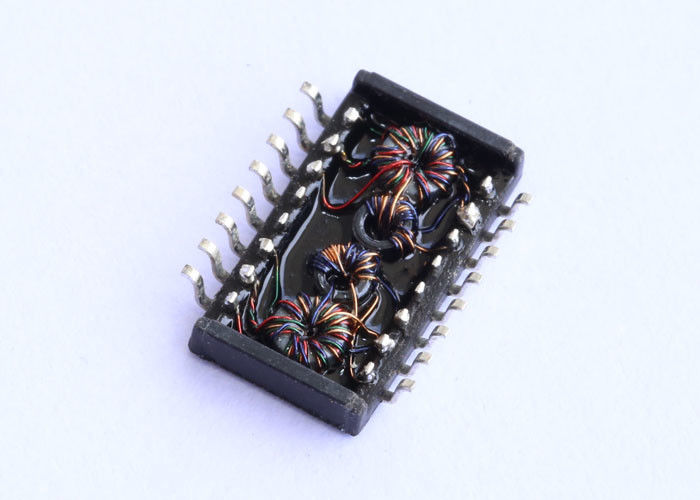

BT16B03 100Base-T 1500Vrms Μονάδα Μετασχηματιστή Απομόνωσης Ethernet

BT16B03 0.5µH 1:1 SMD Pulse Transformer για 100Base-T LAN, μόνωση 1.5kV, 0–70℃, συμμορφώνεται με RoHS. Ιδανικό για διακόπτες, δρομολογητές, PoE, βιομηχανικό Ethernet.

BT16B03 100Base-T Περιγραφή Μετασχηματιστή:

Το BT16B03 είναι ένας μετασχηματιστής παλμού SMD υψηλής απόδοσης 0.5µH, 1:1 μονής θύρας, σχεδιασμένος για εφαρμογές 100Base-T LAN. Εξασφαλίζει αξιόπιστη ακεραιότητα σήματος, πληροί τα πρότυπα IEEE802.3u και παρέχει ισχυρή μόνωση με βαθμολογία 1.5kV. Συμμορφώνεται με RoHS και είναι σχεδιασμένο για εμπορικές και βιομηχανικές συσκευές δικτύου, το BT16B03 είναι ιδανικό για διακόπτες, δρομολογητές, συσκευές PoE και άλλες μονάδες διασύνδεσης Ethernet.

Βασικά Χαρακτηριστικά & Πλεονεκτήματα του Μετασχηματιστή Μόνωσης Ethernet BT16B03:

1. Υψηλή Τάση Μόνωσης: Η μόνωση 1.5kV Vrms εξασφαλίζει ασφαλή λειτουργία σε εφαρμογές PoE και βιομηχανικού Ethernet.

2. Συμπαγές Πακέτο SMD: Ο σχεδιασμός εξοικονόμησης χώρου υποστηρίζει διατάξεις PCB υψηλής πυκνότητας και συναρμολόγηση SMT.

3. Βελτιστοποιημένη Ηλεκτρική Απόδοση:

• Επαγωγή πρωτεύοντος 0.5µH
• Χαμηλή απώλεια εισαγωγής (-1.15 dB max)
• Εξαιρετική απώλεια επιστροφής (-18 dB min στα 30 MHz)
• Εξαιρετικό DMRR (-30 dB min @ 0.5–100 MHz)

4. Συμμόρφωση με τα Βιομηχανικά Πρότυπα: Πληροί τις απαιτήσεις IEEE802.3u και ανοχή IR 255℃ peak reflow.

5. Ευρύ εύρος θερμοκρασίας λειτουργίας: 0℃ έως +70℃, με εύρος αποθήκευσης -25℃ έως +125℃.

6. Συμμόρφωση με RoHS: Φιλικό προς το περιβάλλον, αμόλυβδος σχεδιασμός.

Ηλεκτρικές Προδιαγραφές (@25℃):

Φύλλο δεδομένων BT16B03:

Μηχανικές Διαστάσεις

• Τύπος πακέτου: SMD
• Συνολικό μέγεθος: 12.7 × 9.4 × 5.68 mm
• Βήμα ακίδων: 1.27 mm
• Οδηγίες διάταξης PCB: Δείτε το διάγραμμα σχηματικού και αποτυπώματος παρακάτω για τη συνιστώμενη διάταξη και δρομολόγηση των επιθεμάτων.

Φύλλο δεδομένων BT16B03 - Μηχανικά

Φύλλο δεδομένων BT16B03 - Σχηματικά

Αποτύπωμα PCB BT16B03

Συμμόρφωση & Αξιοπιστία BT16B03:

• Πιστοποιημένο RoHS
• Συμμορφώνεται με IR Reflow έως 255℃ peak
• Υψηλή μόνωση & DMRR για μετριασμό EMI και ακεραιότητα σήματος
• Δοκιμασμένο για μακροχρόνια αξιοπιστία υπό κανονικές θερμοκρασίες λειτουργίας

Γιατί να επιλέξετε τον Μετασχηματιστή Ethernet BT16B03;:

Το BT16B03 εξισορροπεί τον συμπαγή σχεδιασμό SMD, την υψηλή μόνωση και την εξαιρετική απόδοση σήματος για σύγχρονα δίκτυα Ethernet. Με ισχυρές ηλεκτρικές προδιαγραφές και επαληθευμένη συμμόρφωση, μειώνει τους κινδύνους σχεδιασμού PCB και επιταχύνει τους κύκλους ανάπτυξης προϊόντων.

Αιτήματα δειγμάτων & Τεχνική υποστήριξη Διαθέσιμα.

Συχνές ερωτήσεις:

Ε1: Ποιες ταχύτητες Ethernet υποστηρίζει το BT16B03;

A1: Το BT16B03 υποστηρίζει εφαρμογές 100Base-T, ιδανικό για συνδέσεις LAN 100 Mbps.

Ε2: Είναι το BT16B03 συμβατό με συσκευές PoE;

A2: Ναι, με μόνωση 1.5kV, μπορεί να χειριστεί την τυπική τάση PoE και εξασφαλίζει την ασφάλεια της συσκευής.

Ε3: Μπορεί αυτός ο μετασχηματιστής να αντέξει τυπικές διαδικασίες reflow SMT;

A3: Ναι, πληροί τις απαιτήσεις IR 255℃ peak για τυπική συναρμολόγηση επιφανειακής τοποθέτησης.

Ε4: Είναι διαθέσιμα δείγματα και οδηγίες διάταξης PCB;

A4: Ναι, αιτήματα δειγμάτων και συνιστώμενα διαγράμματα αποτυπώματος/διάταξης PCB είναι διαθέσιμα για τον εξορθολογισμό της επαλήθευσης σχεδιασμού.
