Λεπτομέρειες προϊόντων
Τόπος καταγωγής: Κίνα
Μάρκα: LINK-PP
Πιστοποίηση: UL,RoHS,Reach,ISO
Αριθμό μοντέλου: TG5G-HPE6NZ5IF
Όροι πληρωμής & ναυτιλίας
Ποσότητα παραγγελίας min: 400/2000/10K/25K
Τιμή: $0.06-$3.2
Συσκευασία λεπτομέρειες: T&R
Χρόνος παράδοσης: Απόθεμα
Όροι πληρωμής: TT, ημέρες NET30/60/90
Δυνατότητα προσφοράς: 3KK/Month
P/N: |
TG5G-HPE6NZ5IF |
Διεπαφή: |
5G βάση-τ |
καρφίτσες: |
24 |
Εναλλακτική λύση: |
TG5G-HPE6NZ5IF=> LP72456ANL |
Archivi Disponibili: |
PDF/3D/ISG/Stp/Step/Datasheet |
Δείγματα: |
Ελεύθερος |
P/N: |
TG5G-HPE6NZ5IF |
Διεπαφή: |
5G βάση-τ |
καρφίτσες: |
24 |
Εναλλακτική λύση: |
TG5G-HPE6NZ5IF=> LP72456ANL |
Archivi Disponibili: |
PDF/3D/ISG/Stp/Step/Datasheet |
Δείγματα: |
Ελεύθερος |

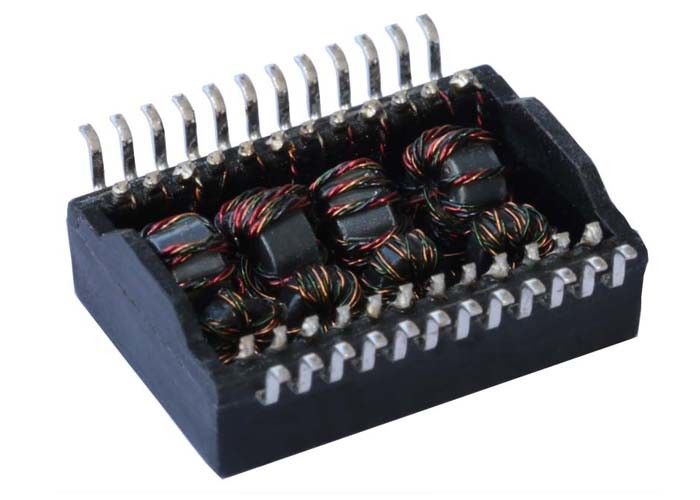

| 5000V μαγνητικός μετασχηματιστής 5G Ethernet, SMT, Rohs απομόνωσης | |
| Σύνδεση-PP αριθμός μερών | LP72456ANL |
| Ταχύτητα | 5G βάση-τ |
| Αριθμός λιμένων | ΕΝΙΑΙΟΣ |
| Εφαρμογή - τοπικό LAN | ETHERNET (PoE+) |
| Συσκευασία | SMD |
| Θερμοκρασία | -40 + σε 85 |
| AutomDX | ΝΑΙ |
| Σχόλιο | ΟΠΩΣ ΤΗΝ ΈΚΔΟΣΗ NL |
| Διαμόρφωση RX | Γ, Τ |
| Διαμόρφωση TX | Γ, Τ |
| Κατασκευή | ΑΝΟΙΚΤΟ ΠΛΑΙΣΙΟ |
| Πυρήνες ανά λιμένα | 8 |
| Αριθμός λιμένων | ΕΝΙΑΙΟΣ |
| Ύψος συσκευασίας (ίντσες) | 0,255 |
| Ύψος συσκευασίας (χιλ.) | 6.48 |
| Μήκος συσκευασίας (ίντσες) | 0,715 |
| Μήκος συσκευασίας (χιλ.) | 18.15 |
| Πλάτος συσκευασίας (ίντσες) | 0,630 |
| Πλάτος συσκευασίας (χιλ.) | 16.00 |
| Αναλογία RX στροφών | 1CT: 1CT |
| Αναλογία TX στροφών | 1CT: 1CT |
ΠΡΟΔΙΑΓΡΑΦΗ:
1 σχεδιασμένος για Ethernet 2.5G βάση-τ, ενιαίες εφαρμογές λιμένων.
2 υποστηρίξεις 4 ζευγάρια της κατηγορίας 5 καλώδιο UTP.
3 διεπαφή καλωδίων για την απομόνωση και τις χαμηλές κοινές εκπομπές τρόπου.
4 σχεδιάστε για να συναντήσετε IEEE 802,3 με ισορροπημένο το 720mA ρεύμα.
5 συμμόρφωση με τις ελεύθερες απαιτήσεις ROHS&Halogen.
6 θερμοκρασία λειτουργίας και αποθήκευσης
7 επίπεδο ευαισθησίας υγρασίας (MSL): 2a
Λειτουργούσα θερμοκρασία: 0°C σε +70°C
Θερμοκρασία αποθήκευσης: -25°C σε +105°C
Εφαρμογή:
1 προϊόντα RapidIO
2 προϊόντα SCSI
3 πίνακες DSP
4 επίπεδες οθόνες
| Ηλεκτρικές προδιαγραφές @25℃ | Τύπος: Χαμηλής διέλευσης σύνθετη αντίσταση 100Ω ισορροπίας |
| Απώλεια εισαγωγής: | 1-50MHz -0,5 DB Max 50-125MHz -1,0 DB Max 125-200MHz -2,0 DB Max |
| Επιστροφής απώλεια: | 1~40MHz -20 DB Minload 100Ω 40-200MHz -20+15*log (Freq MHz/40MHz) DB Minload 100Ω |
| Απεικονισμένο εκατ. στη μετατροπή διαφοράς (REF) | 1MHz -30 DB λ. 50MHz -30 DB λ. 100MHz -27 DB λ. 200MHz -24 DB λ. |
| Εκατ. στη μετατροπή DM (REF) | 1-125MHz -35 DB λ. |
| Απεικονισμένη διαφορά στη μετατροπή εκατ. (REF) | 1-10MHz -48 DB λ. 10-200MHz -48+19*log (Freq MHz/10MHz) DB λ. |
| Εκατ. στη μείωση εκατ. (REF) | 1-200MHz -25 DB λ. |
| Διαγώνια συζήτηση (REF) | 1-125 MHZ -30 DB λ. 125-200 MHZ -25 DB λ. |
| Αυτεπαγωγή | @ 100KHz, 0.1V, συνεχές ρεύμα ΠΡΟΚΑΤΕΙΛΗΜΜΈΝΟ 180uHMin 8mA |
| Δοκιμή HiPot | @ 1500 Vrms |
| Αναλογία στροφών | @ 1:1±5% |
