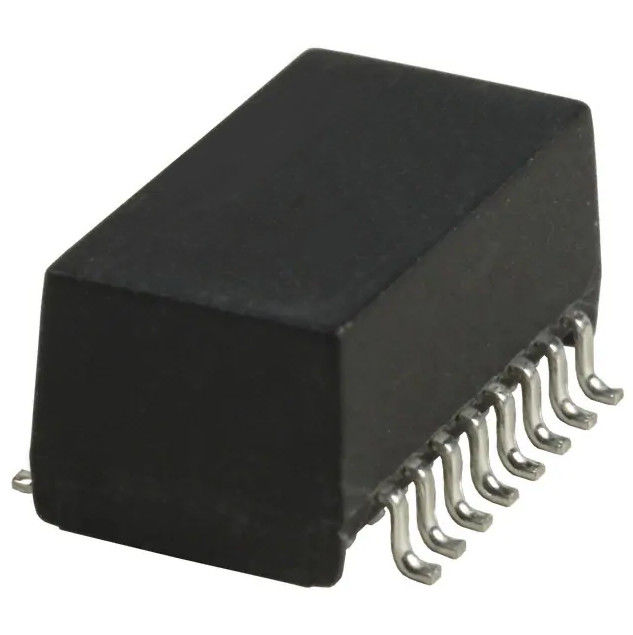

H1260NL / H1260NLT SMT LAN Transformer για 100BASE-TX Ethernet

Ηλεκτρικά Χαρακτηριστικά H1260NL / H1260NLTΣφυγμόςΜετασχηματιστής

H1260NL / H1260NLTEthernetΜετασχηματιστήςΦύλλο δεδομένων

1. Σχέδιο H1260NL / H1260NLT - ΣΧΗΜΑΤΙΚΟ

2. H1260NL / H1260NLT Σχέδιο - Διαστάσεις

Βασικά χαρακτηριστικά και πλεονεκτήματα του H1260NL / H1260NLTSMT LAN Magnetics

1. Συμβατό με IEEE 802.3:Πληροί πλήρως τις αυστηρές ηλεκτρικές προδιαγραφές για συνδεσιμότητα Ethernet.
2. Ανώτερη θερμική σταθερότητα:Λειτουργεί αποτελεσματικά σε εύρος θερμοκρασίας 0-70℃.
3. Συμβατό με RoHS:Κατασκευασμένο με υλικά και διαδικασίες φιλικά προς το περιβάλλον.
4. Κεφαλή υψηλής αντοχής:Χρησιμοποιεί θερμοσκληρυνόμενο πλαστικό υλικό με βαθμό ευφλεκτότητας UL 94V-0 ή καλύτερο.
5. Βιομηχανική-Τυπική συγκόλληση:Συμβατό με J-STD-002, J-STD-020 (MSL Level 1) και J-STD-075 (προφίλ R7) για αξιόπιστη συγκόλληση με επαναροή στους 245°C.

Συχνές ερωτήσεις σχετικά με το 100BASE-TXLAN Magnetics

Εάν χρειάζεστε έναν συμπαγή μετασχηματιστή SMT LAN για 100BASE-TX Ethernet, το H1260NL / H1260NLT προσφέρει έναν πρακτικό συνδυασμό σύζευξης 1:1, απομόνωσης 1500 VRMS, συμμόρφωσης RoHS και διαθεσιμότητας ταινίας και τροχού. Είναι μια σταθερή εφαρμογή για υλικό Ethernet που χρειάζεται αξιόπιστη ακεραιότητα σήματος και βελτιωμένη παραγωγή επιφανειακής τοποθέτησης.

1. Είναι το H1260NL το ίδιο με το H1260NLT;

Ναί.H1260NLTείναι η έκδοση συσκευασίας με ταινία και ρολόH1260NL; το φύλλο δεδομένων αναφέρει ότι προσθέτοντας τοΕπίθημα «Τ».δηλώνει συσκευασία ταινίας και ρολού.

2. Τι ταχύτητα Ethernet υποστηρίζει το H1260NL;

Το φύλλο δεδομένων καθορίζει100BASE-TXυποστήριξη.

3. Ποια είναι η βαθμολογία απομόνωσης;

Το φύλλο δεδομένων παραθέτει1500 VRMS ελάχιστο για 60 δευτερόλεπτακαι επίσης προσδιορίζει την τάση απομόνωσης ως1500 VAC.

4. Είναι αυτός ο μετασχηματιστής κατάλληλος για συναρμολόγηση SMT;

Ναί. Το τμήμα καθορίζεται ως έναSMD / SMTσυσκευή.
