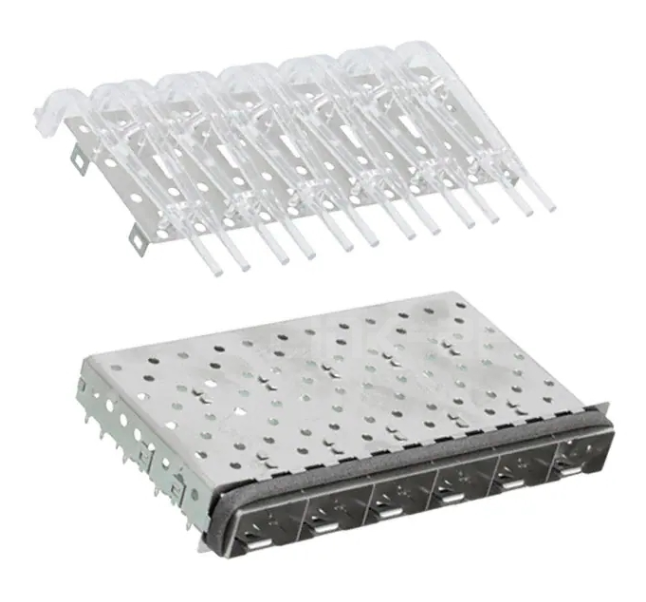

2007169-1 Συγκρότημα κλουβιών SFP+ 1x6 με φωτεινό σωλήνα και ελαστικό EMI

2007169-1 Επισκόπηση συναρμολόγησης κλωβού 1x6 SFP+

Το 2007169-1 είναι ένα υψηλής απόδοσης 1x6 SFP+ Ganged Cage Assembly σχεδιασμένο για απαιτητικές εφαρμογές δικτύωσης, τηλεπικοινωνιών και κέντρων δεδομένων. Σχεδιασμένος για να υποστηρίζει δρομολόγηση σήματος υψηλής ταχύτητας, αυτός ο κλωβός I/O με δυνατότητα σύνδεσης 6 θυρών παρέχει μέγιστες ταχύτητες δεδομένων έως και 16 Gb/s ανά θύρα.

Αυτό το μοντέλο είναι πλήρως εξοπλισμένο με έναν τυπικό ενσωματωμένο σωλήνα φωτός για σαφή οπτική ένδειξη κατάστασης θύρας και ένα ελαστομερές παρέμβυσμα EMI για εξασφάλιση ανώτερης συγκράτησης ηλεκτρομαγνητικών παρεμβολών. Κατασκευασμένο από ανθεκτικό νικέλιο ασήμι και αξιολογημένο για ακραίες θερμοκρασίες λειτουργίας (-55°C έως 105°C), το 2007169-1 παρέχει ασυμβίβαστη αξιοπιστία για τα κρίσιμα για την αποστολή σας σχέδια PCB.

Γιατί να επιλέξετε το 2007169-1 16 Gb/s SFP+ με δυνατότητα σύνδεσης I/O;

• Ένα συγκρότημα κλωβού SFP+ 6 θυρών σε ομαδική διαμόρφωση
• Στεγανοποιήσιμη κατασκευή για πιο προστατευμένες εγκαταστάσεις
• Περιοχή φλάντζας EMI για βελτιωμένη θωράκιση σήματος
• Διαμπερής τερματισμός οπής προσαρμογής για ασφαλή τοποθέτηση PCB
• Μια λύση χαρακτηρισμένη για λειτουργία βιομηχανικής θερμοκρασίας

Προδιαγραφές 2007169-1SFP+ Cage with Light Pipe

2007169-1 Σχέδιο - Προτεινόμενη διάταξη PCB

Σημειώσεις σχεδίασης και ενσωμάτωσης

Αυτό το συγκρότημα κλωβού προορίζεται για εφαρμογές εισόδου/εξόδου με δυνατότητα σύνδεσης SFP+ όπου η μηχανική ευθυγράμμιση, ο έλεγχος EMI και η πυκνότητα θύρας είναι σημαντικά. Η στερέωση δια της οπής που εφαρμόζει με πίεση υποστηρίζει αξιόπιστη προσάρτηση PCB, ενώ το υλικό κλωβού από νικέλιο ασημί βοηθά στην παροχή μιας γερής δομικής βάσης.

Για τον σχεδιασμό της διάταξης, το συνιστώμενο πάχος PCB 1,5 mm θα πρέπει να λαμβάνεται υπόψη κατά τη σχεδίαση της πλακέτας και τη μηχανική επικύρωση. Εφόσον το εξάρτημα δεν είναι συμβατό με ψύκτρα, η θερμική αρχιτεκτονική θα πρέπει να αξιολογηθεί σε επίπεδο συστήματος με βάση την τελική μονάδα και το περιβάλλον του πλαισίου.

Εφαρμογές στοχοθέτησης

Το 2007169-1 SFP+ 1x6 Cage Assembly είναι ιδανικό για δρομολόγηση υψηλής πυκνότητας στις ακόλουθες εφαρμογές:

★ Εταιρικοί διακόπτες και δρομολογητές
★ Διακομιστές και συστοιχίες αποθήκευσης κέντρων δεδομένων
★ Σταθμοί Βάσης Τηλεπικοινωνιών
★ Κάρτες διεπαφής δικτύου (NIC)
★ Εξοπλισμός Βιομηχανικής Δικτύωσης

Συχνές Ερωτήσεις για το 2007169-1ΣυμμορίαΚλουβί SFP+

Η διάταξη κλωβού 2007169-1 1 x 6 SFP+ είναι ένας κλωβός SFP+ με δυνατότητα σφράγισης έξι θυρών με σωλήνα φωτός και στήριξη φλάντζας EMI. Με μέγιστο ρυθμό μετάδοσης δεδομένων 16 Gb/s, τερματισμό μέσω οπής προσαρμογής με πίεση και απόδοση βιομηχανικής θερμοκρασίας, ταιριάζει πολύ σε σχέδια δικτύων και σημάτων υψηλής πυκνότητας.

1. Σε τι χρησιμεύει το 2007169-1;

Χρησιμοποιείται ως συγκρότημα κλωβού 1 x 6 SFP+ για εφαρμογές I/O με δυνατότητα σύνδεσης υψηλής πυκνότητας, ειδικά όπου απαιτείται έλεγχος EMI και ασφαλής τοποθέτηση πλακέτας.

2. Το 2007169-1 περιλαμβάνει σωλήνα φωτός;

Ναί. Αυτό το συγκρότημα κλωβού περιλαμβάνει έναν τυπικό σωλήνα φωτός.

3. Είναι σφραγισμένο το 2007169-1;

Ναί. Το προϊόν προσδιορίζεται ως σφραγιζόμενο.

4. Ποιος είναι ο μέγιστος ρυθμός δεδομένων;

Ο μέγιστος ρυθμός δεδομένων είναι 16 Gb/s.

5. Πώς συνδέεται ο κλωβός στο PCB;

Χρησιμοποιεί τερματισμό με συμπίεση μέσω οπής.

6. Τι εύρος θερμοκρασίας υποστηρίζει;

Το εύρος θερμοκρασίας λειτουργίας είναι -55°C έως 105°C.
