Λεπτομέρειες προϊόντων
Τόπος καταγωγής: Guangdong, Κίνα
Μάρκα: LINK-PP
Πιστοποίηση: ISO 9001,ISO 14001,UL,SGS,REACH168

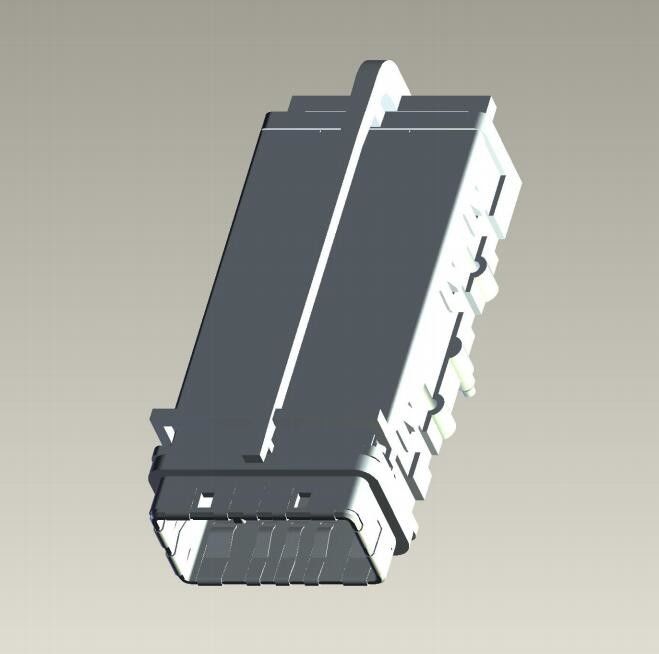

Αριθμό μοντέλου: 2274784-1
Όροι πληρωμής & ναυτιλίας
Ποσότητα παραγγελίας min: 10/100/25K
Τιμή: $0.11-$35
Συσκευασία λεπτομέρειες: 20/Tray
Χρόνος παράδοσης: Απόθεμα
Όροι πληρωμής: TT, ημέρες NET30/60/90
Δυνατότητα προσφοράς: 350K/Month
Προδιαγραφές: |
2274784-1 |
Τύπος ινών: |
Singlemode γυαλί |
Τάση: |
3.3V |
Εφαρμογές: |
Γενικός σκοπός |
Συνδετήρας: |
LC |
Μοντάρισμα: |
Pluggable, CXP |
Περιβάλλον: |
Αμόλυβδος/RoHS υποχωρητικοί |
MSL: |
1 (απεριόριστος) |
Προδιαγραφές: |
2274784-1 |
Τύπος ινών: |
Singlemode γυαλί |
Τάση: |
3.3V |
Εφαρμογές: |
Γενικός σκοπός |
Συνδετήρας: |
LC |
Μοντάρισμα: |
Pluggable, CXP |
Περιβάλλον: |
Αμόλυβδος/RoHS υποχωρητικοί |
MSL: |
1 (απεριόριστος) |
| Θέση μερών | Ενεργός | |
|---|---|---|
| Ύφος συνδετήρων | Δοχείο με το κλουβί | |
| Τύπος συνδετήρων | CXP | |
| Αριθμός θέσεων | 84 | |
| Τοποθετώντας τύπος | Μέσω της τρύπας, σωστή γωνία | |
| Λήξη | Τύπος-τακτοποίηση | |
| Χαρακτηριστικά γνωρίσματα | Οδηγός πινάκων, EMI που προστατεύονται, ελαφρύς σωλήνας |
1.MATERIALS:
ΣΤΕΓΑΣΗ - ΚΡΑΜΑ ΨΕΥΔΑΡΓΥΡΟΥ.
ΣΤΟΛΙΣΜΑ ΤΗΣ EMI - ΔΕΊΤΕ ΤΟΝ ΠΙΝΑΚΑ.
ΚΑΤΟΙΚΙΑ ΔΟΧΕΙΩΝ - LCP, Ο ΜΑΎΡΟΣ, UL 94V-Ο ΠΟΥ ΕΚΤΙΜΆΤΑΙ.
CHICKLET - LCP, Ο ΜΑΎΡΟΣ, UL 94V-Ο ΠΟΥ ΕΚΤΙΜΆΤΑΙ.
ΕΠΑΦΗ - ΧΑΛΚΟΣ ΦΩΣΦΟΡΩΝ.
ΑΝΟΙΞΗ ΤΗΣ EMI - ΚΡΑΜΑ ΧΑΛΚΟΥ.
ΣΤΕΓΑΖΟΝΤΑΣ ΚΑΛΥΨΗ - ΑΝΟΞΕΊΔΩΤΟ.
ΕΛΑΦΡΥΣ ΣΩΛΗΝΑΣ - Ο ΠΟΛΥΑΝΘΡΑΚΑΣ, ΚΑΘΑΡΙΖΕΙ.
2.FINISH:
ΕΠΑΦΗ - ΠΡΟΣΑΡΜΟΖΕΤΑΙ ΣΤΙΣ ΑΠΑΙΤΗΣΕΙΣ TE
ΠΡΟΔΙΑΓΡΑΦΗ 108-2426 ΠΡΟΪΟΝΤΩΝ, ΒΑΣΙΣΜΕΝΗ ΣΕ EIA/ECA-364-1000.01A,
(ΕΛΕΓΧΟΜΕΝΕΣ ΕΦΑΡΜΟΓΕΣ ΠΕΡΙΒΑΛΛΟΝΤΟΣ) ΣΤΟ ΖΕΥΓΑΡΩΜΑ ΤΗΣ ΔΙΕΠΑΦΗΣ,
ΠΙΑΤΟ ΚΑΣΣΙΤΕΡΟΥ ΜΕΤΑΛΛΙΝΩΝ ΠΕΡΑ ΑΠΌ ΤΟ ΠΙΑΤΟ ΝΙΚΕΛΙΟΥ ΣΤΗΝ ΥΠΟΧΩΡΗΤΙΚΗ ΚΑΡΦΙΤΣΑ.
ΣΤΕΓΑΣΗ - ΠΙΑΤΟ ΝΙΚΕΛΙΟΥ.
3.PCB ΠΑΧΟΣ = 1,57 Λ.
4.FOR ΤΟ ΜΕΓΕΘΟΣ ΚΑΙ ΤΑ ΤΕΡΜΑΤΑ ΤΡΥΠΩΝ, ΒΛΈΠΟΥΝ ΤΗΝ ΠΡΟΔΙΑΓΡΑΦΗ 114-13283 ΕΦΑΡΜΟΓΗΣ
5.THE ΟΛΟΚΛΗΡΟΣ ΤΟΜΕΑΣ ΤΟΥ ΙΧΝΟΥΣ ΣΥΝΔΕΤΗΡΩΝ, ΠΟΥ ΥΠΟΔΕΙΚΝΥΕΤΑΙ ΑΠΟ CROSSHATCHING, ΠΟΥ ΘΕΩΡΕΊΤΑΙ ΠΕΡΙΟΧΉ KEEPOUT ΓΙΑ ΤΑ ΣΥΣΤΑΤΙΚΆ ΚΑΙ ΤΑ ΊΧΝΗ ΣΗΜΆΤΩΝ, ΤΟΠ ΠΛΕΥΡΆ ΜΌΝΟ, ΤΟΠ ΔΕΥΤΕΡΕΎΟΝΤΑ ΊΧΝΗ ΠΟΥ ΕΠΙΤΡΈΠΟΝΤΑΙ ΜΈΣΑ ΣΤΟ ΣΧΈΔΙΟ ΤΡΥΠΏΝ ΣΥΝΔΕΤΉΡΩΝ, CROSSHATCHING ΓΙΑ ΝΑ ΕΊΝΑΙ ΑΓΏΓΙΜΟΣ.
6. ΝΑ ΤΟΠΟΘΕΤΗΣΕΙ ΤΟ ΥΛΙΚΟ ΑΠΑΙΤΗΣΕ:
M2x0.4 (4)
ΤΟΠΟΘΕΤΩΝΤΑΣ ΜΗΚΟΣ ΒΙΔΩΝ = ΠΑΧΟΣ ΠΙΝΑΚΩΝ ΣΥΝ 4MM MAX
7.RECEPTACLE Η ΣΥΝΕΛΕΥΣΗ ΚΑΤΟΙΚΙΑΣ ΚΑΙ Ο ΕΛΑΦΡΥΣ ΣΩΛΗΝΑΣ ΣΥΣΚΕΥΑΣΑΝ ΔΙΑΣΚΟΡΠΙΣΜΕΝΟ, ΧΩΡΙΣΤΑ ΣΤΟΥΣ ΔΙΣΚΟΥΣ.
8.RECEPTACLE Η ΣΥΝΕΛΕΥΣΗ ΚΑΤΟΙΚΙΑΣ ΚΑΙ Ο ΕΛΑΦΡΥΣ ΣΩΛΗΝΑΣ ΣΥΣΚΕΥΑΣΑΝ ΣΥΓΚΕΝΤΡΩΜΕΝΟΣ
