1888617-1 Κλουβί QSFP+ με ενιαία θύρα QSFP+ με εσωτερικές/εξωτερικές ελατήρια EMI

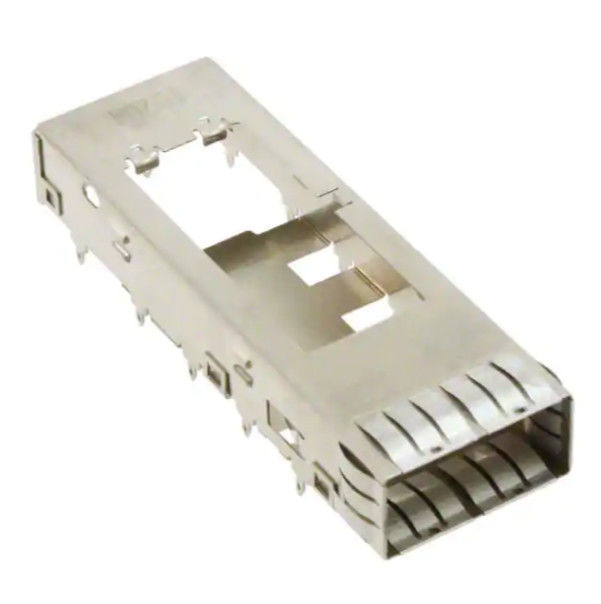

Το TE 1888617-1 QSFP+ Cage είναι ένα συγκρότημα κλουβιών με μία θύρα, με διάμεσο κλουβί που έχει σχεδιαστεί για εφαρμογές I/O που συνδέονται με QSFP+.Είναι σχεδιασμένο για χρήση με QSFP MSA συμβατούς δέκτη και χρησιμοποιεί μια μέθοδο τερματισμού μέσω τρύπας για την τοποθέτηση PCBΤο κλουβί διαθέτει εσωτερικά/εξωτερικά ελατήρια EMI, ένα σώμα κλουβιού από ασήμι νικελίου και συμβατότητα με απορροφητή θερμότητας, καθιστώντας το κατάλληλο για σχεδιασμό δικτύων υψηλής πυκνότητας και επικεντρωμένου σήματος.

Τεχνικές προδιαγραφές του πλαισίου 1888617-1 QSFP+

Γιατί να επιλέξετε τη σύνθεση κλουβιών TE 1888617-1 QSFP+;

Αν ψάχνετε για ένααξιόπιστο κλουβί QSFP+ για συμπαγές σχεδιασμό κυψελών υποδοχής, αυτό το μέρος προσφέρει μια καθαρή εφαρμογή για1 x 1 μήτρα θύραςυλοποίηση και υποστήριξηΕπενδύσεις SFP+ από κοιλιά σε κοιλιάΤο σχέδιο περιλαμβάνει επίσης:Ειδικά χαρακτηριστικά περιορισμού του ΕΜΙκαι αUL 94V-0βαθμολογία εύφλεκτης ικανότητας, βοηθώντας το να ευθυγραμμιστεί με τις απαιτητικές απαιτήσεις υλικού σε επίπεδο συστήματος.

Βασικά χαρακτηριστικά του προϊόντος

• Τύπος προϊόντος I/O που συνδέεται:Κλουβί
• Φόρμα:QSFP+
• Τύπος κλουβίου:Μονό
• Διαμόρφωση θύρας:1 λιμάνι,1 x 1μήτρα
• Συγκράτηση EMI:Εσωτερικά/εξωτερικά ελατήρια EMI
• Μέθοδος λήξης:Μέσα από τρύπα
• Συμβατό με αποχέτευση θερμότητας:- Ναι, ναι.
• Υλικό κλουβιού:Νικέλιο ασήμι
• Επικάλυψη τερματισμού επαφής PCB:Κύπελλο
• Κατηγορία εύφλεκτης ικανότητας:UL 94V-0
• Συσκευή:Κουτί και δίσκο

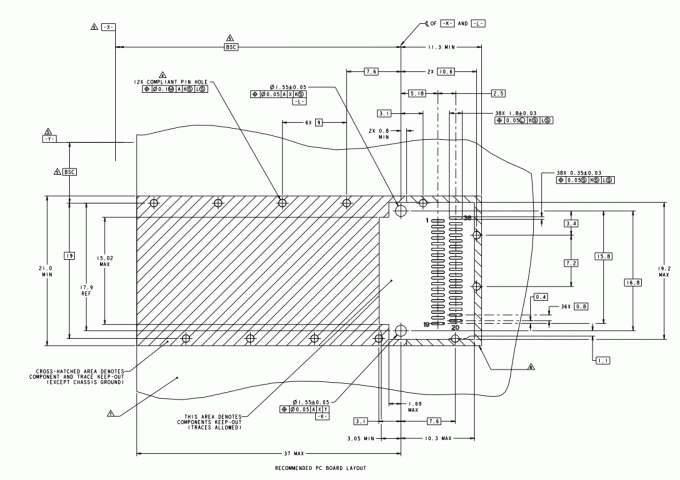

1888617-1 Πίνακας δεδομένων QSFP+ Cage - Συνιστώμενη διάταξη PCB

1888617-1 Σημειώσεις για το QSFP+ Cage

Για το σχεδιασμό της διάταξης, η TE καθορίζειΤεχνική συσκευή τύπωσης διατρητήςΤο σχέδιο προσδιορίζει επίσης το τιμόνι και το τιμόνι που χρησιμοποιούνται για την κατασκευή των PCB.σημείο αναφοράς Α ως η ανώτερη επιφάνεια της πλακέτας υποδοχήςκαι σημειώνει ότι το προϊόν προορίζεται για ειδικούς μηχανικούς περιορισμούς των πινάκων υποδοχής, συμπεριλαμβανομένων των ελάχιστων απαιτήσεων πάχους πινάκων που αναφέρονται ανωτέρω.

Για τη διασφάλιση βέλτιστων επιδόσεων και συναρμολόγησης, ακολουθήστε τις ακόλουθες τεχνικές κατευθυντήριες γραμμές:

1. Απαιτήσεις PCB:Το συνιστώμενο ελάχιστο πάχος πλάκας είναι1.45 mmγια μονομερείς εφαρμογές και2.2 mmγια διπλές εφαρμογές (καρπό-καρπό).
2. Συμβατότητα:Αυτό το κλουβί έχει σχεδιαστεί για να ζευγαρώνει με όλαΠληροφοριακοί υπολογιστές.
3. Τελεία της άνοιξης:Τα ελατήρια EMI διαθέτουν φινίρισμα00,8 μm ελάχιστο ΧάλυβαΤελειώσαμε.00,8 μm ελάχιστο Νικέλιο.
4. Απομακρύνσεις:Επιτρέπεται να υπάρχουν ίχνη επιφάνειας εντός της καθορισμένης περιοχής, υπό την προϋπόθεση ότι δεν έρχονται σε επαφή με τα κλουβιά.
5. Αναγνωρισμός:Κάθε μονάδα περιλαμβάνει2D κωδικός γραμμών και κωδικός ημερομηνίας(YYWWD) για την εξορθολογισμένη παρακολούθηση των αποθεμάτων και τον έλεγχο ποιότητας.

Τυπικές εφαρμογές

Το TE 1888617-1 QSFP+ Cage είναι κατάλληλο για:

• Εξοπλισμός δικτύωσης υψηλής ταχύτητας
• Συμπλέκτες και δρομολογητές
• Σχεδιασμός θύρας QSFP+
• Πίνακες έντασης/εξόδου
• Πλατφόρμες διασύνδεσης σήματος που απαιτούν έλεγχο EMI

Ενημερωτικά ερωτήματα σχετικά με το 1888617-1 QSFP+ Cage

Ε. Η TE 1888617-1 έχει σχεδιαστεί για μονάδες QSFP+;

Το σχέδιο το αναγνωρίζει ως...Εναλλακτικά συστήματα που χρησιμοποιούνται για την παραγωγή ηλεκτρικής ενέργειαςκαι δηλώνει ότι ζευγαρώνει μεΠληροφοριακοί υπολογιστές.

Ε2. Ποια μέθοδος τοποθέτησης χρησιμοποιεί αυτό το κλουβί;

ΧρησιμοποιείΤεχνική συσκευή τύπωσης διατρητήςτερματισμός στο PCB.

Ε3. Περιλαμβάνει το κλουβί προστασία EMI;

Ναι, το κομμάτι περιλαμβάνειεσωτερικά/εξωτερικά ελατήρια EMIγια τον περιορισμό του ΕΜΙ.

Ε4 Ποιο πάχος PCB συνιστάται;

Ειδικότερα:1ελάχιστο.45 mm για μονομερείς πλάκεςκαι2.2 mm για διπλές πλάκες.

Ε5: Είναι συμβατό με τον θερμοπλέκτη;

Ναι, το προϊόν αναφέρεται ωςσυμβατό με απορροφητή θερμότητας.
