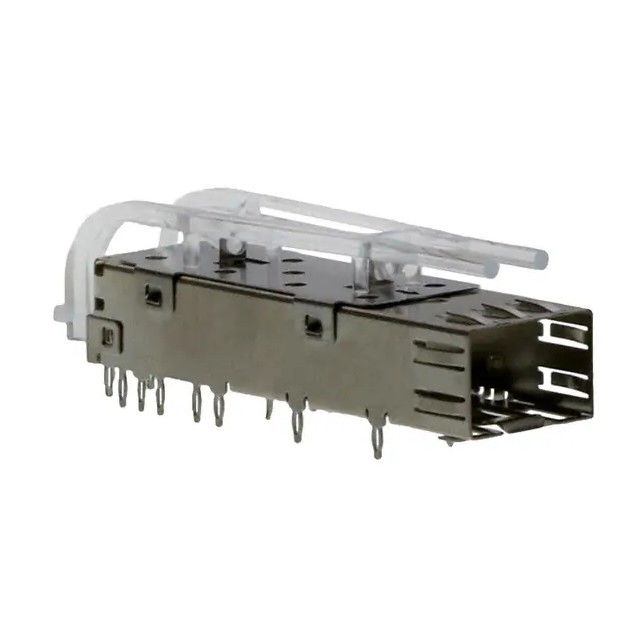

1367629-2 Τοποθεσία SFP Cage Connector Press-Fit μέσω τρύπας με δεξιά γωνία

Η τεχνολογία τερματισμού 1367629-2 είναι μια υψηλής απόδοσης, μονής θύρας διάταξη κλωβού SFP (Small Form-factor Pluggable) σχεδιασμένη για αξιόπιστη μετάδοση δεδομένων υψηλής ταχύτητας. Σχεδιασμένος με στυλ τερματισμού Press-Fit (Through-Hole), αυτός ο κλωβός εξασφαλίζει ασφαλή μηχανική και ηλεκτρική σύνδεση στην πλακέτα PCB χωρίς την ανάγκη πολύπλοκης συγκόλλησης.

Αυτός ο κλωβός SFP 20 θέσεων είναι βελτιστοποιημένος για ακεραιότητα σήματος, διαθέτοντας ενσωματωμένα εσωτερικά και εξωτερικά ελατήρια EMI για ανώτερη συγκράτηση ηλεκτρομαγνητικών παρεμβολών και έναν ενσωματωμένο τυπικό οδηγό φωτός για σαφή ένδειξη κατάστασης θύρας.

Βασικά Χαρακτηριστικά και Τεχνικές Προδιαγραφές του 1367629-2 Συνδετήρα Κλωβού SFP

Οφέλη Μηχανικής Επαγγελματικής Βαθμίδας

1. Στιβαρή Μηχανική Συνδεσιμότητα

Η τεχνολογία τερματισμού Press-Fit επιτρέπει μια ψυχρή, αεροστεγή σύνδεση που αντέχει σε μηχανικές καταπονήσεις καλύτερα από τις παραδοσιακές επιλογές επιφανειακής στήριξης. Με μήκος πείρου τερματισμού 3mm, είναι ιδανικό για τυπικές διατάξεις PCB υψηλής πυκνότητας.

2. Βελτιωμένη Ακεραιότητα Σήματος & Προστασία EMI

Εξοπλισμένος με εσωτερικά και εξωτερικά ελατήρια EMI, ο 1367629-2 παρέχει μια στιβαρή θωράκιση έναντι ηλεκτρομαγνητικών παρεμβολών. Αυτός ο σχεδιασμός διασφαλίζει ότι τα σήματα υψηλής ταχύτητας (έως 4 Gb/s) παραμένουν καθαρά και συμβατά με τα βιομηχανικά πρότυπα για τη μείωση του θορύβου.

3. Ενσωματωμένα Οπτικά Διαγνωστικά

Σε αντίθεση με τις βασικές διατάξεις κλωβών, αυτό το μοντέλο περιλαμβάνει έναν εργοστασιακά εγκατεστημένο τυπικό οδηγό φωτός. Αυτό απλοποιεί τη διαδικασία συναρμολόγησης για τους μηχανικούς υλικού, παρέχοντας μια ενσωματωμένη διαδρομή για τα LED ώστε να σηματοδοτούν την κατάσταση σύνδεσης και τη δραστηριότητα απευθείας στη διεπαφή της θύρας.

4. Αξιοπιστία σε Ακραίο Περιβάλλον

Σχεδιασμένος να λειτουργεί σε ένα ευρύ φάσμα θερμοκρασιών από -55°C έως +85°C, αυτός ο κλωβός SFP είναι κατάλληλος για βιομηχανική δικτύωση, τηλεπικοινωνίες και αεροδιαστημικές εφαρμογές όπου η θερμική σταθερότητα είναι κρίσιμη.

Τυπικές Εφαρμογές Κλωβού SFP 1367629-2

Η διάταξη κλωβού SFP 1367629-2 ταιριάζει απόλυτα για:

• Εξοπλισμός δικτύωσης SFP
• Μονάδες μετάδοσης σήματος
• Υλικό επικοινωνιών
• Βιομηχανικά ηλεκτρονικά
• Συναρμολογήσεις PCB που απαιτούν κλωβούς SFP press-fit
• Εξοπλισμός που επωφελείται από τη συγκράτηση EMI και την ενσωμάτωση οδηγού φωτός

Διαστάσεις & Εγκατάσταση

• Προτεινόμενο Πάχος PCB: 1.5 mm [0.059 in]
• Βήμα: 0.8 mm
• Σφραγίσιμο: Όχι
• Συμβατό με Ψύκτρα: Όχι (Τυπικό προφίλ για διατάξεις με περιορισμένο χώρο)
