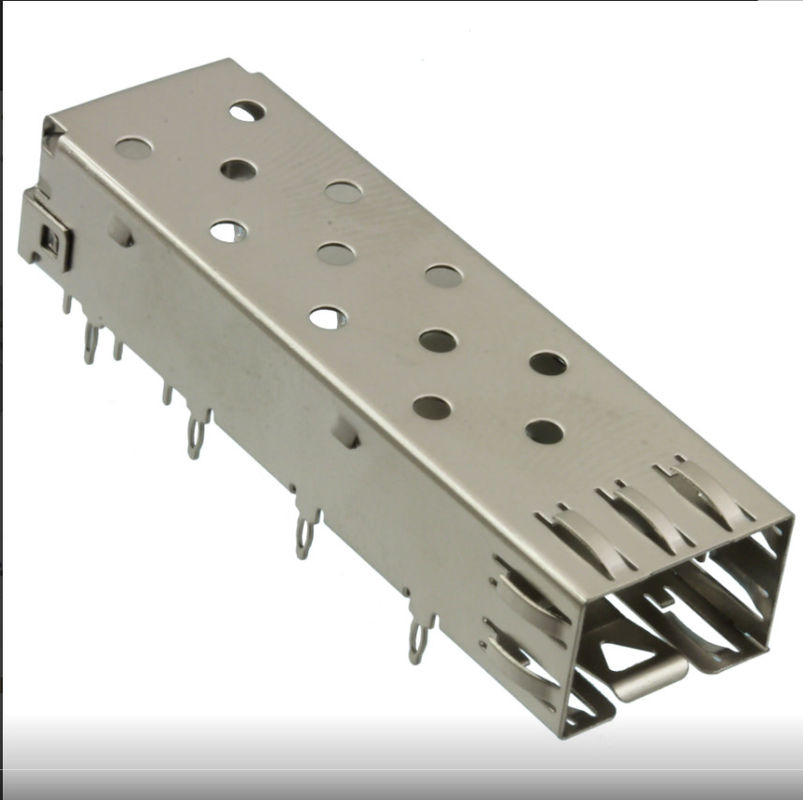

2227302-1 4Gb/S SFP Cage Single Piece Press-Fit Connector

Ο2227302-1 Κλουβί SFPείναι αΥποδοχή κλωβού 1x1 SFP μονής θύραςσχεδιασμένο για συμπαγές, υψηλής αξιοπιστίας υλικό δικτύωσης. Χτισμένο με αΣτυλ στερέωσης με πίεση μέσα από την οπήκαιυλικό κλουβιού από ανοξείδωτο χάλυβα, αυτός ο κλωβός SFP υποστηρίζει ασφαλή ενσωμάτωση PCB, ισχυρή προστασία EMI και σταθερή μηχανική απόδοση σε απαιτητικά περιβάλλοντα συστήματος.

Με αμέγιστος ρυθμός μετάδοσης δεδομένων 4 Gb/s, ο κλωβός 2227302-1 είναι κατάλληλος για εφαρμογές που απαιτούν αξιόπιστη διατήρηση της οπτικής μονάδας, αποτελεσματική θωράκιση και συμβατότητα μεΠομποδέκτες συμβατοί με SFP MSA. Τουχωρίς σωλήνα φωτόςΗ διαμόρφωση το καθιστά μια απλή επιλογή για σχέδια που δεν απαιτούν ενσωματωμένα κανάλια οπτικής ένδειξης.

Τεχνικές προδιαγραφές 2227302-1 SFP Cage

1. Φυσική Διαμόρφωση

2. Απόδοση & Περιβαλλοντική

Χαρακτηριστικά του 2227302-1 Press-Fit SFP Cage

1. Συμπαγής διαμόρφωση θύρας 1x1: Το 2227302-1 είναι ένακλωβός SFP μονής θύραςσχεδιασμένο για δικτυακό εξοπλισμό με συνείδηση ​​του χώρου. Το συμπαγές του αποτύπωμα το καθιστά εξαιρετική επιλογή για συστήματα όπου η ακίνητη περιουσία PCB είναι περιορισμένη.

2. Τοποθέτηση Press-Fit Through-Hole Mounting: Αυτό το κλουβί χρησιμοποιεί αΣτυλ τοποθέτησης PCB με οπή με πίεση, συμβάλλοντας στη διασφάλιση ισχυρής μηχανικής συγκράτησης και σταθερής απόδοσης συναρμολόγησης. Η εγκατάσταση press-fit υποστηρίζει επίσης αξιόπιστες ροές εργασιών κατασκευής σε παραγωγή μεγάλου όγκου.

3. Κατασκευή από ανοξείδωτο χάλυβα: Το κλουβί είναι κατασκευασμένο απόΑνοξείδωτο ατσάλι πάχους 0,25 mm, παρέχοντας μια ισχυρή και ανθεκτική μηχανική δομή. Το υλικό βοηθά στη διατήρηση της σταθερότητας του συνδετήρα ενώ υποστηρίζει την απόδοση θωράκισης EMI.

4. Θωρακισμένη Δομή EMI: Ο σχεδιασμός περιλαμβάνειεσωτερικά και εξωτερικά ελατήρια EMIγια τη μείωση των ηλεκτρομαγνητικών παρεμβολών και τη βελτίωση της ακεραιότητας του σήματος σε ευαίσθητες εφαρμογές δικτύωσης.

5. Συμμόρφωση SFP MSA: Ο κλωβός έχει σχεδιαστεί για ναΣυνδυάστε με πομποδέκτες συμβατούς με SFP MSA, καθιστώντας το κατάλληλο για τυπικά σχέδια πλατφορμών που βασίζονται σε SFP.

6. No Light Pipe: Αυτή η έκδοση παρέχεταιχωρίς σωλήνα φωτός, το οποίο είναι ιδανικό για εφαρμογές που χρησιμοποιούν εναλλακτικές διατάξεις LED ή δεν απαιτούν ενσωματωμένες οπτικές ενδείξεις.

2227302-1 ΜονοτεμάχιοΣχέδιο SFP Cage

Απαιτήσεις σχεδίασης και ενσωμάτωσης PCB:

Για να εξασφαλιστεί η βέλτιστη απόδοση και η μηχανική εφαρμογή, συνιστώνται οι ακόλουθες προδιαγραφές PCB:

• Ελάχιστο πάχος PCB (μονής όψης):1,50 mm [,059 in]
• Ελάχιστο πάχος PCB (διπλής όψης):3,00 χλστ
• Γείωση:Απαιτούνται ενσωματωμένα τακάκια και vias για τη γείωση του πλαισίου για τη διατήρηση των προτύπων καταστολής EMI.
• Προστασία ESD:Αποστέλλεται σε εξειδικευμένη συσκευασία δίσκου ESD για την αποφυγή ζημιάς των εξαρτημάτων κατά τη μεταφορά και το χειρισμό.

Σημειώσεις μηχανικής και συναρμολόγησης

Ο κλωβός 2227302-1 SFP έχει σχεδιαστεί για αξιόπιστη συναρμολόγηση σε επίπεδο πλακέτας και μακροχρόνια χρήση. Σύμφωνα με τις παρεχόμενες προδιαγραφές:

• Το κλουβί είναι κατασκευασμένο απόΑνοξείδωτο ατσάλι πάχους 0,25 mm
• Το φινίρισμα είναιεπινικελωμένη συνολικά
• Επιτρέπονται μη επιμεταλλωμένα άκρα
• Τα μαξιλαράκια και τα vias προορίζονται ωςγείωση πλαισίου
• Το κλουβί στηρίζειεγκατάσταση με οπή προσαρμογής
• Το συνιστώμενο πάχος PCB είναι1,5 χλστ
• Το ελάχιστο πάχος σανίδας είναι1,50 mm για σανίδες μονής όψηςκαι3,00 mm για σανίδες διπλής όψης

Αυτές οι λεπτομέρειες καθιστούν τον κλωβό κατάλληλο για συστήματα όπου τόσο η ηλεκτρική γείωση όσο και η μηχανική αξιοπιστία έχουν σημασία.

Συχνές ερωτήσεις σχετικά με το 2227302-1 SFP Cage

Ο2227302-1 Κλουβί SFPείναι μια συμπαγής, προσαρμοσμένη στην πίεση, υποδοχή κλωβού SFP μονής θύρας, σχεδιασμένη για αξιόπιστες εφαρμογές δικτύωσης υψηλής απόδοσης. Μεκατασκευή από ανοξείδωτο χάλυβα,Θωράκιση EMI,στερέωση με συμπίεση μέσω οπής, καιΣυμβατότητα SFP MSA, παρέχει μια σταθερή μηχανική και ηλεκτρική βάση για την ενσωμάτωση οπτικών μονάδων.

Εάν το έργο σας απαιτεί αΥποδοχή κλωβού 1x1 SFPμε καθαρό σχεδιασμό που εξοικονομεί χώρο και αξιόπιστη απόδοση σε επίπεδο πλακέτας, το2227302-1 Κλουβί SFPείναι μια δυνατή επιλογή.

1. Σε τι χρησιμεύει το 2227302-1 SFP Cage;

Το 2227302-1 SFP Cage χρησιμοποιείται ως μηχανική διασύνδεση και διασύνδεση θωράκισης EMI γιαΠομποδέκτες SFPστον εξοπλισμό δικτύωσης και επικοινωνίας.

2. Είναι το 2227302-1 SFP Cage συμβατό με τυπικές μονάδες SFP;

Ναί. Έχει σχεδιαστεί για ναΣυνδυάστε με πομποδέκτες συμβατούς με SFP MSA.

3. Αυτός ο κλωβός SFP περιλαμβάνει σωλήνα φωτός;

Όχι, αυτή η έκδοση προσδιορίζεται ωςχωρίς σωλήνα φωτός.

4. Ποιος είναι ο μέγιστος υποστηριζόμενος ρυθμός δεδομένων;

Το κλουβί υποστηρίζει αμέγιστος ρυθμός μετάδοσης δεδομένων 4 Gb/s.

5. Ποιο είναι το συνιστώμενο πάχος PCB;

Το συνιστώμενο πάχος PCB είναι1,5 χλστ.
