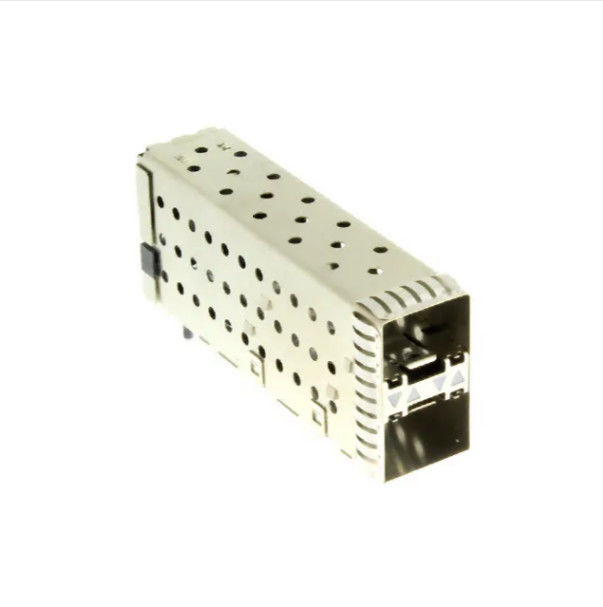

1-2007492-5 2x1 Εγκαταστάθηκε SFP + Κλουβί Συνέλευση Μέσω τρύπας Τύπου-Fit

Η1-2007492-5είναιΣυγκρότημα κλουβιών SFP+ στοίβασης με ενσωματωμένο σύνδεσμοσχεδιασμένο για εφαρμογές I/O υψηλής πυκνότητας που απαιτούν αξιόπιστη απόδοση σήματος, ισχυρό περιορισμό EMI και ανθεκτική τοποθέτηση PCB.2 x 1 μήτρα θύρας,Τερματισμός με τρύπα-πυροσβεστικό, καιΕνισχυμένη ΕΜΕΟ κατασκευαστής, αυτός ο συλλογισμός κλουβιών είναι κατασκευασμένος για συμπαγές εξοπλισμό δικτύωσης και επικοινωνίας όπου η μηχανική σταθερότητα και η ακεραιότητα του σήματος έχουν σημασία.

Το μοντέλο αυτό διαθέτειΚλουβί από ασήμι νικελίου,εσωτερικά/εξωτερικά ελατήρια EMI, και έναΣυμπεριλαμβάνεται φωτεινή σωλήνα, καθιστώντας την μια πρακτική επιλογή για τους μηχανικούς που σχεδιάζουν προηγμένα συστήματα διασύνδεσης σε επίπεδο πλακέτων.ευρύ εύρος θερμοκρασίας λειτουργίας από -55 έως 105 °Cυποστηρίζει επίσης απαιτητικά βιομηχανικά περιβάλλοντα και περιβάλλοντα δικτύωσης.

1-2007492-5 2x1 SFP+ Κλουβί Βασικά χαρακτηριστικά

• Υψηλή πυκνότητα λιμένων:Η διαμόρφωση 2x1 στοιβαγμένης μήτρας παρέχει δύο θύρες σε ένα συμπαγές αποτύπωμα.
• Επιδόσεις υψηλής ταχύτητας:Βελτιστοποιημένο για ταχύτητες δεδομένων έως και16 Gb/s.
• Ενσωματωμένος σχεδιασμός:Παρέχεται με μια ολοκληρωμένη 40-θέση συνδέσμου και συμπεριλαμβάνεταιΦωτοσωλήνεςγια σαφή σήμανση κατάστασης.
• Προχωρημένη προστασία EMI:Διαθέτει εσωτερικά και εξωτερικά ελατήρια EMI για να εξασφαλίζει την καθαρότητα του σήματος και να πληροί αυστηρά πρότυπα ηλεκτρομαγνητικής παρεμβολής.
• Σκληρή κατασκευή:Κατασκευάζεται από ασημένιο νικέλιο με χρυσό ή χρυσό φλας πάνω από επικάλυψη από παλλάδιο-νικέλιο για μέγιστη αγωγιμότητα και αντοχή στη διάβρωση.

- Δεν ξέρω.

Τεχνικές προδιαγραφές 1-2007492-5 Συγκρότημα κλουβιών SFP+

1-2007492-5 Σχέδιο κλουβιού SFP+

1-2007492-5 Μηχανικές και υλικές λεπτομέρειες

• Υλικό κλουβιού:Νικέλιο ασήμι (υπεροπές θερμικές και ΕΜΙ ιδιότητες).
• Ζώνη ζευγαρώματος επαφής:Χρυσός ή χρυσός φλας πάνω από παλλάδιο νικέλιο (δυναμικότητα 0,76 μm).
• Επικάλυψη ουράς:Τσιμέντο πάνω από νικέλιο.
• Διάρκεια της γραμμής τερματισμού:3 χιλιοστά.
• Συμπεριλαμβάνονται:- Ναι, ναι.

Τυπικές εφαρμογές στο SFP+ Cage

Το 1-2007492-5 είναι ιδανικό για εφαρμογές "EMI Enhanced" που απαιτούν μεταφορά σήματος υψηλής ταχύτητας, συμπεριλαμβανομένων:

• Επικοινωνίες και δρομολογητές
• Δίκτυα περιοχής αποθήκευσης (SAN)
• Κάρτες διεπαφής δικτύου (NIC)
• Υπολογιστική υψηλής απόδοσης (HPC)
• Σταθμοί βάσης τηλεπικοινωνιών

Σημειώσεις σχεδιασμού και επιδόσεων για το 1-2007492-5 SFP+ κλουβί με Φωτοσωλήνα

ΗΜέγιστη ταχύτητα δεδομένων 16 Gb/sΤο σύστημα αυτό είναι κατάλληλο για εφαρμογές SFP+ που χρειάζονται αξιόπιστες υψηλής ταχύτητας επιδόσεις.Περιοχή λειτουργίας -55 έως 105 °CΗ εν λόγω μέθοδος υποστηρίζει τη χρήση σε σκληρότερα περιβάλλοντα, ενώ ηυλικό κλουβιών από ασήμι νικελίουσυμβάλλει στην ανθεκτική μηχανική δομή.

Η00,8 mm κεντρική γραμμήκαιΔιαμόρφωση 40 θέσεωνΓια τις ομάδες που εργάζονται για την προσαρμογή του περιβλήματος, τη δρομολόγηση του σήματος και τον έλεγχο EMI,Αυτές οι λεπτομέρειες έχουν την ίδια σημασία με τις ηλεκτρικές προδιαγραφές.

Συχνές ερωτήσεις σχετικά με το 1-2007492-5 Press-Fit Κλουβί SFP+

Η1-2007492-5 2x1 στοιβαγμένο SFP+ κλουβίείναι ένα συμπαγές, ευαίσθητο στα EMI, συνδυασμό κλουβιών που είναι σχεδιασμένο για αξιόπιστες εφαρμογές διασύνδεσης υψηλής ταχύτητας.και ευρύ εύρος θερμοκρασίας λειτουργίας, είναι μια πρακτική επιλογή για τους μηχανικούς που κατασκευάζουν πυκνό δίκτυο και εξοπλισμό επικοινωνίας.

1Τι είναι το 1-2007492-5;

Η1-2007492-5είναιΣυγκρότημα κλουβιών SFP+ 2x1 στοιβαγμένο με ενσωματωμένο σύνδεσμοσχεδιασμένα για εφαρμογές I/O υψηλής ταχύτητας.

2Ποιο ρυθμό δεδομένων υποστηρίζει αυτό το SFP+ κλουβί;

Η μέγιστη ταχύτητα δεδομένων που αναφέρεται είναι16 Gb/s.

3Πώς το κλουβί είναι τοποθετημένο στο PCB;

ΧρησιμοποιείΤερματισμός με τρύπα-πυροσβεστικό.

4Είναι κατάλληλο αυτό το κλουβί για ευαίσθητα σε EMI σχέδια;

Ναι, ορίζεται ωςΕνισχυμένη ΕΜΕκαι περιλαμβάνειεσωτερικά/εξωτερικά ελατήρια EMI.

5Αυτό το κομμάτι περιλαμβάνει φωτεινή πίπα;

Ναι, οι κατάλογοι προδιαγραφώνΣυμπεριλαμβανομένου Lightpipe: Ναι.
