Λεπτομέρειες προϊόντων
Τόπος καταγωγής: ΚΙΝΑ
Μάρκα: LINK-PP
Πιστοποίηση: UL,ROHS,Reach,ISO
Αριθμό μοντέλου: E5288-006-02-λ
Όροι πληρωμής & ναυτιλίας
Ποσότητα παραγγελίας min: 50/500/1000/25K
Τιμή: $0.5-$0.85
Συσκευασία λεπτομέρειες: 50PCS/tray 1200PCS/carton
Χρόνος παράδοσης: στο Stock Ship σήμερα
Όροι πληρωμής: TT, ημέρες NET30/60/90
Δυνατότητα προσφοράς: 4000K/month
Αριθμός ανταλλακτικού: |
E5288-006-02-L |
Τύπος σύνδεσης: |
RJ45 (8P8C) |
Διαμόρφωση θύρας: |
1x1 (Μια μόνο πύλη) |
Προσανατολισμός: |
Κορυφαία είσοδος / Κάθετη |
Στυλ τοποθέτησης: |
Επιφανειακή βάση |
Θωράκιση: |
Αθωρακισμένος |
LED: |
Χωρίς LED |
Ρυθμός δεδομένων: |
Γάτα 3 |
Εκτίμηση τάσης: |
125 VAC RMS |
Τρέχουσα βαθμολογία: |
1.5 AMP |
Αριθμός ανταλλακτικού: |
E5288-006-02-L |
Τύπος σύνδεσης: |
RJ45 (8P8C) |
Διαμόρφωση θύρας: |
1x1 (Μια μόνο πύλη) |
Προσανατολισμός: |
Κορυφαία είσοδος / Κάθετη |
Στυλ τοποθέτησης: |
Επιφανειακή βάση |
Θωράκιση: |
Αθωρακισμένος |
LED: |
Χωρίς LED |
Ρυθμός δεδομένων: |
Γάτα 3 |
Εκτίμηση τάσης: |
125 VAC RMS |
Τρέχουσα βαθμολογία: |
1.5 AMP |

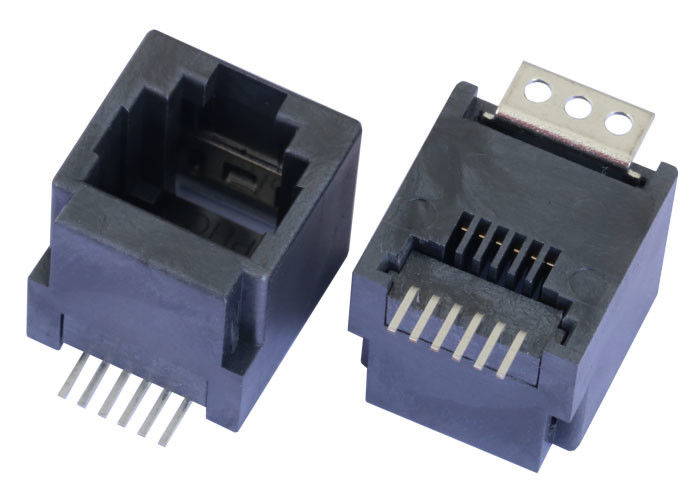

ΟE5288-006-02-Lείναι μια αρθρωτή υποδοχή RJ45 premium, μονής θύρας (1x1) σχεδιασμένη για εφαρμογές τηλεπικοινωνιών και δικτύωσης υψηλής αξιοπιστίας. Σχεδιασμένο με αΚορυφαία είσοδος (Κάθετη)προσανατολισμός καιΤεχνολογία επιφανειακής τοποθέτησης (SMT)συμβατότητα, αυτός ο σύνδεσμος είναι βελτιστοποιημένος για διατάξεις PCB με περιορισμένο χώρο όπου απαιτείται κάθετη σύνδεση καλωδίων.
Με αΚΑΤΑ 3βαθμολογία ταχύτητας δεδομένων και ισχυρό εύρος θερμοκρασίας λειτουργίας-40°C έως +85°C, είναι ιδανική λύση τόσο για εμπορική δικτύωση όσο και για ανθεκτικά βιομηχανικά περιβάλλοντα.
| Είδος | Προσδιορισμός |
|---|---|
| P/N | E5288-006-02-L |
| Τύπος σύνδεσης | RJ45 Modular Jack |
| Διαμόρφωση θύρας | 1x1 |
| Ρυθμός δεδομένων | ΚΑΤΑ 3 |
| Γωνία εισόδου | Κορυφαία Είσοδος |
| Θωρακισμένος | Οχι |
| Στυλ τοποθέτησης | SMT / SMD |
| LED | Οχι |
| RoHS | Ναί |
| Είδος | Προσδιορισμός |
|---|---|
| Εκτίμηση τάσης | 125 VAC RMS |
| Τρέχουσα βαθμολογία | 1,5 Α |
| Επικοινωνήστε με την Αντίσταση | 30 mΩ μέγ |
| Αντίσταση μόνωσης | 1000 MΩ min @ 500 VDC |
| Διηλεκτρική Αντοχή | 1000 VDC RMS, 60 Hz, 1 λεπτό |
| Είδος | Προσδιορισμός |
|---|---|
| Υλικό Στέγασης | PA10T UL94V-0, Μαύρο |
| Εισαγωγή υλικού | Υψηλή θερμοκρασία UL94V-0 |
| Υλικό Επικοινωνίας | Φώσφορος Χάλκινος, t=0,35 χλστ |
| Επιμετάλλωση επαφής | Επίχρυση επένδυση νικελίου στην περιοχή επαφής |
| Καρφίτσες συγκόλλησης | Ματ Sn επιμετάλλωση |
| Λειτουργική ζωή | 750 κύκλοι min |
| Μετακόλληση συγκράτησης PCB | 18 λίβρες min |
| Είδος | Προσδιορισμός |
|---|---|
| Θερμοκρασία αποθήκευσης | -40°C έως +85°C |
| Θερμοκρασία λειτουργίας | -40°C έως +85°C |
| Ανώτατη θερμοκρασία συγκόλλησης IR Reflow | 255°C έως 265°C (5–10 δευτερόλεπτα) |
| Συμμόρφωση | Συμβατό με RoHS |
Το E5288-006-02-L χρησιμοποιείται ευρέως σε διάφορους τομείς που απαιτούν αξιόπιστη συνδεσιμότητα φωνής και δεδομένων:
ΟE5288-006-02-L CAT 3 Top Entry RJ45 Modular Jackείναι μια αξιόπιστη και αποδοτική υποδοχή για εφαρμογές που χρειάζονται μια απλή, ανθεκτική και συμβατή με RoHS διεπαφή RJ45. Με το1x1 top entry design,Τοποθέτηση SMT, καιβιομηχανική ανοχή θερμοκρασίας, ταιριάζει πολύ σε ενσωματωμένα συστήματα επικοινωνίας, τηλεπικοινωνιακό εξοπλισμό και άλλα συμπαγή ηλεκτρονικά σχέδια.
Η διαμόρφωση κορυφαίας εισόδου υποστηρίζει διατάξεις PCB όπου προτιμάται η κατακόρυφη πρόσβαση σύνδεσης. Αυτό καθιστά το E5288-006-02-L μια πρακτική επιλογή για περιβλήματα συμπαγούς εξοπλισμού και πυκνά σχέδια σανίδων.
Ο σχεδιασμός επιφανειακής βάσης απλοποιεί την αυτοματοποιημένη παραγωγή και συμβάλλει στη βελτίωση της συνέπειας της συναρμολόγησης, ειδικά σε περιβάλλοντα παραγωγής μεγάλου όγκου.
Με επιχρυσωμένες επιφάνειες επαφής και ανθεκτική δομή επαφής από φωσφορομπρούτζο, ο σύνδεσμος είναι κατασκευασμένος για να διατηρεί σταθερή μετάδοση σήματος και μακροπρόθεσμη απόδοση.
Ο σύνδεσμος έχει βαθμολογηθεί για ελάχιστο750 κύκλοι ζευγαρώματος, δίνοντας στους σχεδιαστές εμπιστοσύνη σε περιβάλλοντα επαναλαμβανόμενης χρήσης.
Το E5288-006-02-L είναιΣυμβατό με RoHSκαι κατασκευασμένο με υλικά υψηλής θερμοκρασίας, επιβραδυντικά φλόγας για υποστήριξη αξιόπιστης λειτουργίας σε βιομηχανικά και εμπορικά περιβάλλοντα. Πληροί επίσης τα απαιτούμενα ηλεκτρικά και μηχανικά πρότυπα για αρθρωτό ζευγάρωμα βυσμάτων σύμφωνα μεFCC Μέρος 68, Τμήμα ΣΤ.
