Λεπτομέρειες προϊόντων
Τόπος καταγωγής: Guangdong, Κίνα
Μάρκα: LINK-PP
Πιστοποίηση: UL,RoHS,Reach,ISO
Αριθμό μοντέλου: LP6008ANL
Όροι πληρωμής & ναυτιλίας
Ποσότητα παραγγελίας min: 400/2000/10K/25K
Τιμή: $0.06-$3.2
Συσκευασία λεπτομέρειες: T&R
Χρόνος παράδοσης: Απόθεμα
Όροι πληρωμής: TT, ημέρες NET30/60/90
Δυνατότητα προσφοράς: 3KK/Month

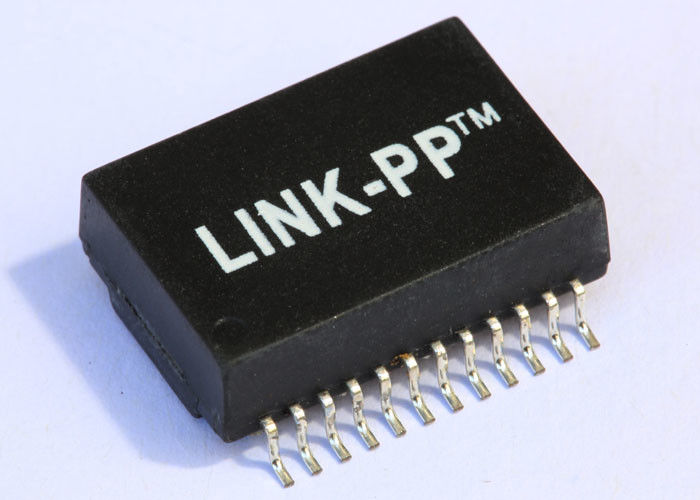

Στοιχείο αριθ.: |
LP6008ANL |
Κατηγορία: |
Μετασχηματιστής Gigabit Rj45 |
Αναλογία στροφών: |
1CT: 1CT |
Μοντάρισμα: |
η επιφάνεια τοποθετεί |
Μέγεθος/διάσταση: |
18.15mm Λ Χ 12.2mm W Χ 6.25mm Χ |
Archivi Disponibili: |
PDF/3D/ISG/Stp/Step/Datasheet |
Στοιχείο αριθ.: |
LP6008ANL |
Κατηγορία: |
Μετασχηματιστής Gigabit Rj45 |
Αναλογία στροφών: |
1CT: 1CT |
Μοντάρισμα: |
η επιφάνεια τοποθετεί |
Μέγεθος/διάσταση: |
18.15mm Λ Χ 12.2mm W Χ 6.25mm Χ |
Archivi Disponibili: |
PDF/3D/ISG/Stp/Step/Datasheet |
| Αριθμός λιμένων | Εφαρμογές | Αναλογία στροφών | Δύναμη πάνω σε Ethernet |
| LP6008ANL | Τοπικό LAN Ethernet (PoE+) | 1:1 | IEEE 802.3/IEEE 802.3af |
| Συσκευασία | Πυρήνες ανά λιμένα | Τοποθετώντας τύπος | Θερμοκρασία |
| Εξέλικτρο, χαρτοκιβώτιο | 8 | SMT/SMD | -40 + σε 85 |
| Αριθμός καρφιτσών | Προστατευτικό κάλυμμα | Τάση απομόνωσης | Χρώμα οδηγήσεων |
| 24 καρφίτσες | -- | 1500 Vrms | - |
Ηλεκτρική προδιαγραφή @25℃
| 1.Insertion απώλεια (DB Max): | 0.3-1MHz: -1.1 1-65MHz: -0.8 |
| 65-100MHz: -1.0 100-125MHz: -1.2 | |
| 2.Return απώλεια (ελάχιστο @100 ΩΜ DB): | 0.5-40MHz: -18 |
| 40-100MHz: -12-20LOG (f/80MHz) | |
| 3.Crosstalk (DB λ.): | 0.3-100MHz: -33-20LOG (f/100MHz) |
| 4.CM ΣΤΟ ΕΚΑΤ. REJ: | 0.3-100MHz: -30dB λ. |
| 5.CM ΣΤΟ DM REJ: | 0.3-100MHz: -35dB λ. |
| 6.Turns αναλογία: | PRI: SEC= 1CT: 1CT ±2% |
| 7.Inductance (100KHz/το 0.1V@11mA): | 350uH λ. |
| 8.Balanced ρεύμα ΣΥΝΕΧΩΝ γραμμών: | 350mA ανώτατο @ 57VDC συνεχές |
| 9.Hipot: | 1500Vrms/0.5mA |
| 10.Operating θερμοκρασία: | -40℃~+85℃. |
ΣΗΜΕΙΩΣΕΙΣ:
1.Gigabit ενότητες μετασχηματιστών με τη δύναμη πάνω στην επιλογή Ethernet
2.Meets IEEE 802.3af speciffcation
το μέρος 3.For RoHS προσθέτει το επίθημα NL
4.RoHS εκτίμηση 260℃%%P5℃ ύλης συγκολλήσεως " NL» μέγιστη.
Εφαρμογές:
Ανταγωνιστικό πλεονέκτημα
☛ Σχεδιαστής και κατασκευαστής για 18 έτη.
☛ 2500 εργασίες, 4 εγκαταστάσεις
☛ Σίγουρα συσκευή ανάλυσης δικτύων τρηματωδών σκωλήκων περασμάτων
☛ Απόθεμα ή 4 εβδομάδες.
☛ Εύκαμπτο σχέδιο σύμφωνα με τα απαραίτητα informations των πελατών χωρίς οποιαδήποτε exral αμοιβή.
