Λεπτομέρειες προϊόντων
Τόπος καταγωγής: ΚΙΝΑ
Μάρκα: LINK-PP
Πιστοποίηση: UL,RoHS,Reach,ISO
Αριθμό μοντέλου: JT7-1119NL
Έγγραφο: LPJK9093AONL.pdf
Όροι πληρωμής & ναυτιλίας
Ποσότητα παραγγελίας min: 50/500/1000/25K
Τιμή: $0.5-$2.3
Συσκευασία λεπτομέρειες: ΔΙΣΚΟΣ
Χρόνος παράδοσης: Σε αποθεματικό πλοίο εντός 3 ημερών
Όροι πληρωμής: TT, ημέρες NET30/60/90
Δυνατότητα προσφοράς: 500 χιλ./μήνα
Αριθμός ανταλλακτικού: |
JT7-1119NL |
Συμβατό P/N: |
LPJK9093AONL |
Τύπος προϊόντων: |
10GBASE-T RJ45 MagJack |
Διαμόρφωση θύρας: |
1×1 Μονό λιμάνι |
Στυλ τοποθέτησης: |
Μέσα από τρύπα (THT) |
Ικανότητα Poe: |
4-Pair PoE, 90W |
Τάση απομόνωσης: |
2250 VDC |
Επιμετάλλωση επαφής: |
50μ" Χρυσός |
Αριθμός ανταλλακτικού: |
JT7-1119NL |
Συμβατό P/N: |
LPJK9093AONL |
Τύπος προϊόντων: |
10GBASE-T RJ45 MagJack |
Διαμόρφωση θύρας: |
1×1 Μονό λιμάνι |
Στυλ τοποθέτησης: |
Μέσα από τρύπα (THT) |
Ικανότητα Poe: |
4-Pair PoE, 90W |
Τάση απομόνωσης: |
2250 VDC |
Επιμετάλλωση επαφής: |
50μ" Χρυσός |

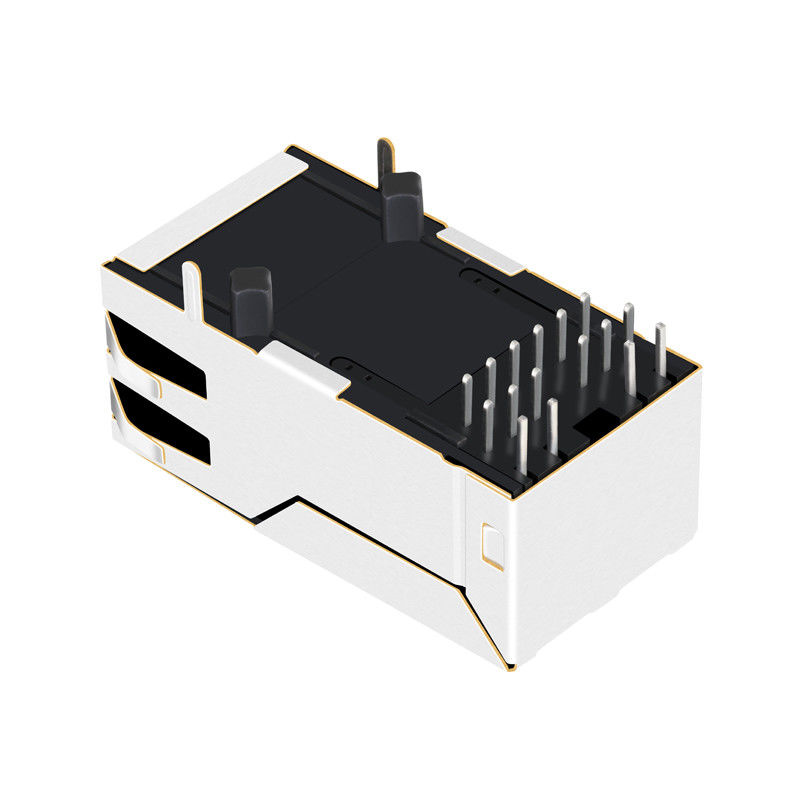

Το JT7-1119NL είναι ένας σύνδεσμος 1x1 10GBASE-T RJ45 με ενσωματωμένο μαγνητικό, υποστήριξη PoE 4 ζευγών 90W, απομόνωση 2250V, πράσινα / κίτρινα & πράσινα LED και συμμόρφωση IEEE 802.3.Βιομηχανική Ethernet, και εξοπλισμού δικτύωσης PoE.
Ο JT7-1119NL από την Pulse Electronics είναι ένας κορυφαίος, υψηλής απόδοσης σύνδεσμος 10GBASE-T RJ45 που έχει σχεδιαστεί για τον επόμενο γενιά εξοπλισμού δικτύωσης.Ενσωματωμένα μαγνητικά, και ισχυρές δυνατότητες PoE 4-Pair 90W, αυτός ο σύνδεσμος Side-entry Through-Hole Technology (THT) έχει σχεδιαστεί για να ανταποκρίνεται στις αυστηρές απαιτήσεις των προδιαγραφών IEEE 802.3.50 μ" χρυσοπελεωτική επικάλυψη για τη μέγιστη αντοχή, και ένα συμπαγές ορθογώνιο αποτύπωμα, το JT7-1119NL είναι η ιδανική λύση για υψηλής ταχύτητας διακομιστές, διακόπτες, δρομολογητές και σταθμούς βάσης.
Το JT7-1119NL υποστηρίζει σύγχρονες εφαρμογές Power over Ethernet που απαιτούν σημαντικά υψηλότερη παροχή ισχύος από τις παραδοσιακές λύσεις PoE.
| Παράμετρος | Αξία |
| Τύπος PoE | 4 ζευγάρια PoE |
| Μέγιστη ισχύς. | 90W |
| Συνεχή ρεύμα | 900 mA ανά ζευγάρι |
| ρεύμα κύματος | 1A ανά ζευγάρι για 75 ms |
| Κατηγορία | Προδιαγραφές | Λεπτομέρειες |
|---|---|---|
| Γενικά & Μηχανικά | Αριθμός τμήματος | JT7-1119NL |
| Αριθμός λιμένων | 1x1 (Μια μόνο πύλη) | |
| Ταχύτητα | 10GBASE-T | |
| Τύπος συσκευασίας | Τεχνολογία THT (Through-Hole) | |
| Γωνία τοποθέτησης PCB | Πλευρική είσοδος (δεξιά γωνία) | |
| Προσανατολισμός κλειδαριού | Κράτα το. | |
| Μέγεθος (L × W × H) | 340,29 mm × 16,51 mm × 13,33 mm (1,350" × 650" × 525") | |
| Διάστημα πιν | 30,43 mm (0,135") | |
| Κούτ-αντ του πίνακα | 17.27 mm × 13.72 mm (.680" ×.540") | |
| Ηλεκτρικά χαρακτηριστικά | Αναλογία στροφών | 1Ως εκ τούτου, η μέθοδος αυτή πρέπει να χρησιμοποιείται για την αξιολόγηση των επιπτώσεων. |
| Δυνατότητα επαγωγής (OCL) | 120 μH MIN @ 100 kHz, 100 mV | |
| Αξιολόγηση PoE | 4 ζεύγη PoE, 90W (900 mA MAX συνεχές ρεύμα ανά στριμμένο ζεύγος) | |
| Απομόνωση εισόδου-εξόδου | 2250 VDC MIN @ 60 δευτερόλεπτα | |
| Απώλεια εισαγωγής | -3,0 dB MAX @ 100 KHz· -2,0 dB MAX (-1,4 dB TYP) @ 1~400 MHz |
|
| Επιστροφή απώλειας (Z OUT = 100 OHM ± 1%) | -22 dB MIN @ 1~100 MHz· -22 + 20,75×LOG ((f/100) dB MIN @ 100~500 MHz |
|
| Διαπεραστική ακρόαση (παρακείμενα κανάλια) | -28 dB MIN (1~100 MHz) -19 dB MIN (100~500 MHz) |
|
| Συνήθης αναλογία απόρριψης λειτουργίας (CMRR) | -26 dB MIN @ 100~500 MHz | |
| Υλικά και επιχρίωση | Επικάλυψη περιοχής ζευγαρώματος επαφής | 50 μ' χρυσού (Au) πάνω από 50 μ' MIN νικελίου (Ni) υποπίνακας |
| Επεξεργασία με έλξη | 200 ̊500 μ' 100% Ματ Τήνιο | |
| Επαφές Βασικό υλικό | Φωσφόρος Χάλκινος | |
| Κουτί από πλαστικό | Θερμοπλαστικό υλικό, βαθμολογία εύφλεκτης επιφάνειας UL 94V-0 | |
| Μεταλλική ασπίδα | Σύνθετο χαλκού με νικελική επικάλυψη | |
| Διαμόρφωση LED | Αριστερό LED | Διχρωματικό πράσινο/κίτρινο (565-575 nm / 585-595 nm) |
| Δικαίωμα LED | Μονόχρωμο πράσινο (568 nm) | |
| Προσωρινή τάση (VF) | 2.1V ~ 2.7V @ 20mA | |
| Δυναμική διάσπαση (Pd) | 105 mW MAX (αριστερά) / 68 mW MAX (δεξιά) | |
| Περιβαλλοντική & Σωλήνωση | Θέρμανση λειτουργίας | 0°C έως +70°C |
| Θέρμανση αποθήκευσης | -20°C έως +125°C | |
| Κατάσταση RoHS | Ναι, συμμόρφωση με το RoHS-6 | |
| Δυνατότητα συγκόλλησης (J-STD-002) | 245°C Δοκιμαστικό βύθιση και εμφάνιση | |
| Δοκιμαστικό υλικό | W2, 270°C Μέγιστο διάχυτο κύμα | |
| Ευαισθησία στην υγρασία (J-STD-020) |
Επίπεδο 1 (MSL 1 - Δεν είναι ευαίσθητο στην υγρασία) |
Ο συνδετήρας JT7-1119NL 90W PoE RJ45 περιλαμβάνει ενσωματωμένα LED κατάστασης για απλοποιημένη διάγνωση δικτύου.
| Θέση LED | Χρώμα | Τυπική λειτουργία |
| Αριστερό LED | Πράσινο | Δραστηριότητα σύνδεσης |
| Αριστερό LED | Κίτρινο | Ταχύτητα/Κατάσταση |
| Δικαίωμα LED | Πράσινο | Κατάσταση τροφοδοσίας/σύνδεσης |
| Παράμετρος | Πράσινο (αριστερά) | Κίτρινο (αριστερά) | Πράσινο (δεξιά) |
| Διάστημα κύματος | 565-575 nm | 585-595 nm | 568 nm |
| Μέγιστη διάσπαση ισχύος | 105 mW | 105 mW | 68 mW |
| Πιο υψηλό ρεύμα προς τα εμπρός | 140 mA | 140 mA | 150 mA |
| Προωθητική τάση @20mA | 2.2-2.5V | 2.1-2.5V |
2.2-2.7V |
Το JT7-1119NL συμμορφώνεται με:
| Παράμετρος | Αξία |
| Θέρμανση λειτουργίας | 0°C έως +70°C |
| Θέρμανση αποθήκευσης | -20°C έως +125°C |
| Ευαισθησία στην υγρασία | Επίπεδο 1 |
| Θερμοκρασία συγκόλλησης κυμάτων | Μέχρι 270°C |
Ψάχνω για ένα αξιόπιστοΣυνδέτης 10GBASE-T RJ45 με ενσωματωμένη μαγνητική και υποστήριξη PoE 90W?
Το JT7-1119NL παρέχει εξαιρετική ακεραιότητα σήματος, ισχυρή προστασία απομόνωσης και αποδεδειγμένη απόδοση Ethernet για απαιτητικές εφαρμογές δικτύου.Επικοινωνήστε με την ομάδα μηχανικών και πωλήσεων σήμερα για τιμές, δείγματα, φύλλα δεδομένων, συστάσεις PCB και υποστήριξη παραγωγής σε όγκο.
Ο συνδετήρας JT7-1119NL είναι ένας 10GBASE-T RJ45 με ενσωματωμένο μαγνητικό που έχει σχεδιαστεί για εξοπλισμό δικτύωσης Ethernet υψηλής ταχύτητας που απαιτεί απόδοση 10 Gigabit και υποστήριξη PoE.
Ο συνδετήρας υποστηρίζει 4-pair PoE με παροχή ισχύος έως 90W, καθιστώντας τον κατάλληλο για εφαρμογές PoE ++.
Η ενσωματωμένη μαγνητική μονάδα παρέχει ελάχιστη τάση απομόνωσης 2250VDC για 60 δευτερόλεπτα.
Το προϊόν είναι πλήρως σύμφωνο με τις περιβαλλοντικές απαιτήσεις RoHS-6.
Χρησιμοποιείται συνήθως σε διακόπτες, δρομολογητές, σημεία πρόσβασης, βιομηχανικές συσκευές Ethernet, συστήματα παρακολούθησης και άλλους εξοπλισμούς δικτύωσης 10 Gigabit.
