Λεπτομέρειες προϊόντων
Τόπος καταγωγής: Guangdong, Κίνα
Μάρκα: LINK-PP
Πιστοποίηση: UL,RoHS,Reach,ISO
Αριθμό μοντέλου: S16-2019
Όροι πληρωμής & ναυτιλίας
Ποσότητα παραγγελίας min: 400/2000/10K/25K
Τιμή: $0.06-$3.2
Συσκευασία λεπτομέρειες: T&R
Χρόνος παράδοσης: Απόθεμα
Όροι πληρωμής: TT, ημέρες NET30/60/90
Δυνατότητα προσφοράς: 3KK/Month

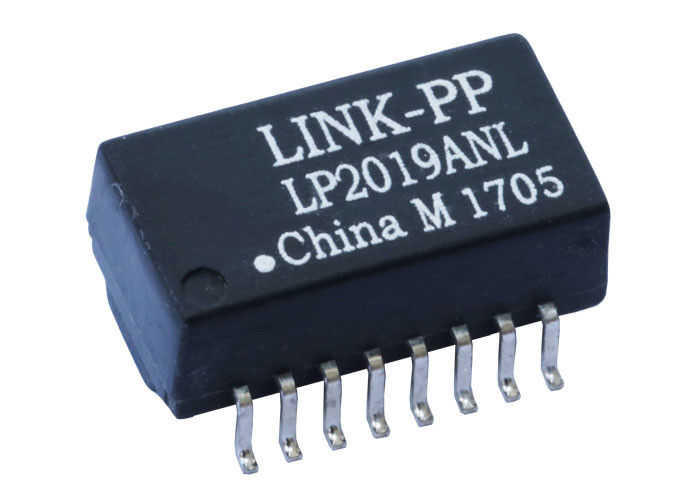

Αριθμός ανταλλακτικού: |
LP2019ANL συμβατό με το S16-2019 |
Αναλογία στροφών: |
1CT: 1CT |
Ethernet: |
10/100Base-T |
Υποστήριξη Poe: |
PoE+ |
Τάση απομόνωσης: |
1500V |
Θερμοκρασία λειτουργίας: |
- 40 έως + 85°C |
Αριθμός ανταλλακτικού: |
LP2019ANL συμβατό με το S16-2019 |
Αναλογία στροφών: |
1CT: 1CT |
Ethernet: |
10/100Base-T |
Υποστήριξη Poe: |
PoE+ |
Τάση απομόνωσης: |
1500V |
Θερμοκρασία λειτουργίας: |
- 40 έως + 85°C |
Ο Μετασχηματιστής Ethernet PoE S16-2019 είναι μια μονάδα μαγνητικών για δίκτυο LAN μονής θύρας, σχεδιασμένη για διεπαφές Ethernet 10/100Base-T. Παρέχει απομόνωση σήματος, αντιστοίχιση σύνθετης αντίστασης και καταστολή EMI μεταξύ του PHY Ethernet και του συνδετήρα RJ45.
Αυτός ο μετασχηματιστής Ethernet χρησιμοποιείται ευρέως σε routers, switches, κάμερες IP, τηλέφωνα VoIP και σημεία ασύρματης πρόσβασης, ειδικά σε σχεδιασμούς που απαιτούν δυνατότητα τροφοδοσίας μέσω Ethernet (PoE).
Με ενσωματωμένα μαγνητικά βελτιστοποιημένα για δίκτυα Fast Ethernet, ο μετασχηματιστής LAN S16-2019 υποστηρίζει σταθερή μετάδοση δεδομένων, ενώ πληροί τις απαιτήσεις απομόνωσης και απόδοσης του IEEE Ethernet.
Οι μηχανικοί ενσωματώνουν συνήθως αυτό το εξάρτημα σε υλικό Ethernet για να διασφαλίσουν υψηλή ακεραιότητα σήματος, ηλεκτρομαγνητική συμβατότητα και αξιόπιστη συνδεσιμότητα δικτύου.
|
Παράμετρος |
Προδιαγραφή |
Τιμή |
Μονάδα |
Συνθήκη |
|---|---|---|---|---|
|
Λόγος Σπειρών |
TX |
1CT:1CT |
- |
- |
|
Λόγος Σπειρών |
RX |
1CT:1CT |
- |
- |
|
Απώλεια Εισαγωγής |
0.1-100MHz |
-1.0 |
dB |
MAX |
|
Απώλεια Επιστροφής |
0.1-30MHz |
-18 |
dB |
MIN |
|
Απώλεια Επιστροφής |
30-60MHz |
-13 |
dB |
MIN |
|
Απώλεια Επιστροφής |
60-80MHz |
-12 |
dB |
MIN |
|
Διασταυρούμενη παρεμβολή |
0.1-100MHz |
-35 |
dB |
MIN |
|
DCMR (Απόρριψη Διαφορικού προς Κοινό Σήμα) |
30MHz |
-42 |
dB |
MIN |
|
DCMR |
60MHz |
-36 |
dB |
MIN |
|
DCMR |
100MHz |
-33 |
dB |
MIN |
|
CMRR (Λόγος Απόρριψης Κοινού Σήματος) |
1-100MHz |
-40 |
dB |
TYP |
|
Επαγωγή (L) |
1-3, 6-8 |
350 |
µH |
MIN στα 100KHz, 0.1V, 8mA DC |
|
Αντίσταση DC (DCR) |
1-3, 6-8 |
0.9 |
OHM |
MAX |
|
Επαγωγή Διαρροής (LK) |
1-3 (Tie: 16+14) |
0.5 |
µH |
MAX στα 100KHz, 0.1V |
|
Επαγωγή Διαρροής (LK) |
6-8 (Tie: 11+9) |
0.5 |
µH |
MAX στα 100KHz, 0.1V |
|
Χωρητικότητα μεταξύ περιελίξεων (Cw/w) |
(1-3), (16-14) |
28 |
pF |
MAX στα 100KHz, 0.1V |
|
Χωρητικότητα μεταξύ περιελίξεων (Cw/w) |
(6-8), (11-9) |
28 |
pF |
MAX στα 100KHz, 0.1V |
|
Τάση Απομόνωσης |
- |
1500 |
V |
- |
|
Θερμοκρασία Λειτουργίας |
- |
-40 έως +85 |
°C |
- |
|
Ικανότητα Ρεύματος PoE |
- |
350 |
mA |
- |
| Παράμετρος | Τιμή |
|---|---|
| Τύπος Συσκευασίας | Επιφανειακή Στήριξη (SMD) |
| Αριθμός Ακίδων | 16 Ακίδες |
| Κατασκευή | Ανοιχτό Πλαίσιο |
| Δομή Πυρήνα | 6 Πυρήνες ανά Θύρα |
| Μήκος | ~12.7 mm |
| Πλάτος | ~9.3 mm |
| Ύψος | ~6.2 mm |
| Τύπος Στήριξης | SMT |
Η συμπαγής επιφάνεια SMD επιτρέπει στη μονάδα μαγνητικών S16-2019 να ενσωματωθεί σε σχεδιασμούς συσκευών Ethernet με περιορισμένο χώρο.
Η μονάδα μαγνητικών Ethernet S16-2019 υποστηρίζει εφαρμογές τροφοδοσίας μέσω Ethernet (PoE), επιτρέποντας στα καλώδια δικτύου να μεταδίδουν τόσο δεδομένα όσο και ηλεκτρική ενέργεια.
Οι συμβατά πρότυπα PoE περιλαμβάνουν:
Αυτό καθιστά τον μετασχηματιστή κατάλληλο για συσκευές όπως:
Ο μονάδα μετασχηματιστή S16-2019 τοποθετείται μεταξύ του τσιπ PHY Ethernet και του συνδετήρα RJ45.
Τυπική διαδρομή σήματος:
Οι κύριες λειτουργίες του περιλαμβάνουν:
Ο μετασχηματιστής LAN S16-2019 ανήκει σε μια κοινή κατηγορία μονάδων μαγνητικών Ethernet 10/100Base-T, και ισοδύναμα μέρη είναι διαθέσιμα από πολλούς κατασκευαστές.
Τυπικά συμβατά μοντέλα περιλαμβάνουν:
Αυτά τα εξαρτήματα μοιράζονται παρόμοια ηλεκτρική απόδοση και διαμόρφωση ακίδων για σχεδιασμούς διεπαφών Ethernet.
