Λεπτομέρειες προϊόντων
Τόπος καταγωγής: Guangdong, Κίνα
Μάρκα: LINK-PP
Πιστοποίηση: UL,RoHS,Reach,ISO
Αριθμό μοντέλου: Arjm24a1-a12-AA-CW2
Όροι πληρωμής & ναυτιλίας
Ποσότητα παραγγελίας min: 50/500/1000/60K
Τιμή: $0.11-$24
Συσκευασία λεπτομέρειες: ΔΙΣΚΟΣ
Χρόνος παράδοσης: Απόθεμα
Όροι πληρωμής: TT, ημέρες NET30/60/90
Δυνατότητα προσφοράς: 180K/Month
Midcom PN: |
Arjm24a1-a12-AA-CW2 |
Made in China: |
SM-LPJxxxNL |
εφαρμογή: |
Διακόπτης Ethernet βιομηχανίας |
Ασπίδα: |
Προστατευμένο Wo/LEDs |
Θύρα: |
2X4 |
HiPot: |
1500v |
Midcom PN: |
Arjm24a1-a12-AA-CW2 |
Made in China: |
SM-LPJxxxNL |
εφαρμογή: |
Διακόπτης Ethernet βιομηχανίας |
Ασπίδα: |
Προστατευμένο Wo/LEDs |
Θύρα: |
2X4 |
HiPot: |
1500v |

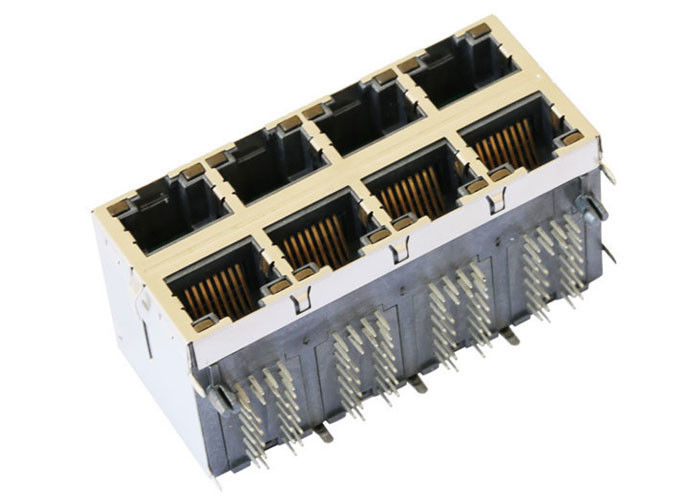

| 2X4 θηλυκός συνδετήρας λιμένων 8P8C RJ45 με το 10/100 βάση-τ μετασχηματιστή, πράσινων/πράσινων οδηγήσεων, ετικέττα Up/Down, RoHS | |
| Σύνδεση-PP αριθμός μερών | LPJxxxxNL |
| Αριθμός μερών Abracon LLC |
Arjm24a1-a12-AA-CW2
|
| Εφαρμογή-τοπικό LAN | ETHERNET (μη σημείο εισόδου) |
| AutomDX | ΝΑΙ |
| Κύκλωμα ΒΣΤ | ΝΑΙ |
| Διαμόρφωση RX | Τ, Γ |
| Διαμόρφωση TX | Τ, Γ |
| Επένδυση περιοχής ζευγαρώματος επαφών | ΧΡΥΣΟ 6u»/15u»/30u» |
| Πυρήνες ανά λιμένα | 4 |
| Δίοδοι | ΚΑΜΙΑ ΔΙΟΔΟΣ |
| Επιλογή οδηγήσεων | Πράσινο/πράσινο LEDS |
| Σύρτης | ΕΤΙΚΕΤΤΑ UP/TAB ΚΆΤΩ |
| Αριθμός λιμένων | 2X4 |
| PCB | FR4 |
| Τα PCB τοποθετούν τη γωνία | ΔΕΥΤΕΡΕΥΟΥΣΑ ΕΙΣΟΔΟΣ |
| PCB που διατηρεί τη θέση | ΘΈΣΗ Τ |
| Ύψος συσκευασίας (ίντσες) | 1,004 |
| Ύψος συσκευασίας (χιλ.) | 25.50 |
| Μήκος συσκευασίας (ίντσες) | 1,108 |
| Μήκος συσκευασίας (χιλ.) | 28.14 |
| Πλάτος συσκευασίας (ίντσες) | 2,326 |
| Πλάτος συσκευασίας (χιλ.) | 59.08 |
| Τύπος καρφιτσών | ΎΛΗ ΣΥΓΚΟΛΛΉΣΕΩΣ THT |
| RoHS υποχωρητικό | Ναι-RoHS-5 ΜΕ το ΜΟΛΥΒΔΟ στην ΑΠΑΛΛΑΓΗ ΥΛΗΣ ΣΥΓΚΟΛΛΉΣΕΩΣ |
| Αναζήτηση | ΝΑΙ |
| Ετικέττες της EMI ασπίδων | ΜΕ |
| Ταχύτητα | 10/100 βάση-τ |
| Θερμοκρασία | 0°C ~ 70°C |
| Αναλογία RX στροφών | 1CT: 1CT |
| Αναλογία TX στροφών | 1CT: 1CT |
1.Turns αναλογία:
TX=1: 1 RX=1: 1
2.Inductance (ΣΥΝΕΧΉΣ ΠΡΟΚΑΤΆΛΗΨΗ 100KHz, 0.1V, 8mA):
350uH λ.
3.Transmitter & φίλτρο δεκτών
Απώλεια εισαγωγής:
1~100MHz: - 1.0dB MAX
100~125MHz: - 1.2dB MAX
Επιστροφής απώλεια:
1~30MHz: - 18dB MIN.load 100Ω
30~60MHz: - 16dB MIN.load 100Ω
60~80MHz: - 12dB MIN.load 100Ω
80~100MHz: - 10dB MIN.load 100Ω
4.Crosstalk:
1~100MHz: - 30dB λ.
5.Common απόρριψη τρόπου:
1~100MHz: - 30dB λ.
6.HiPot δοκιμή: 1500Vac, 60sec
7.Operating σειρά θερμοκρασίας: 0℃~70℃.
Εφαρμογές για τον τελικό χρήστη
Χρησιμοποιημένος για τους εξοπλισμούς δικτύωσης και επικοινωνίας όπως η ΠΛΗΜΝΗ, κάρτα PC, διακόπτης, δρομολογητής, PC Mainboard, SDH, PDH, τηλέφωνο IP, xDSL διαποδιαμορφωτής, λύσεις τηλεφωνικών κέντρων, σύνθετοι μετασχηματιστές, οργάνωση πυλών VOIP, πρωτόκολλο πυλών συνόρων, γρήγορος διακόπτης ethernet…
Ανταγωνιστικό πλεονέκτημα
18 έτη εμπειρίας παραγωγής,
2600 προσωπικό,
100% δοκιμή
Εύκαμπτος χρόνος παράδοσης
Κύριος πελάτης
Σχέδιο για το Tj, Intel, Samsung, τρηματώδης σκώληκας, Jabil, Flextronics, κυπαρίσσι, Freescale, EKF .......
Εφαρμογή EMS
Εύκαμπτη συνέλευση PCB Άκαμπτος-εύκαμπτη συνέλευση PCB Μικροηλεκτρονικό, τσιπ κτυπήματος Μικροηλεκτρονικός, τσιπ εν πλω Οπτικοηλεκτρονική συνέλευση RF/ασύρματη συνέλευση Μέσω της συνέλευσης τρυπών Η επιφάνεια τοποθετεί τη συνέλευση Συνέλευση συστημάτων Τυπωμένη συνέλευση πινάκων κυκλωμάτων
