Λεπτομέρειες προϊόντων
Τόπος καταγωγής: Guangdong, Κίνα
Μάρκα: LINK-PP
Πιστοποίηση: UL,ROHS,Reach,ISO
Αριθμό μοντέλου: Arjm11a1-805-nn-EW2
Όροι πληρωμής & ναυτιλίας
Ποσότητα παραγγελίας min: 50/500/1000/25K
Τιμή: $0.09-$1.85
Συσκευασία λεπτομέρειες: 50PCS/Tray, 1200pcs/Carton
Χρόνος παράδοσης: Απόθεμα
Όροι πληρωμής: TT, ημέρες NET30/60/90
Δυνατότητα προσφοράς: 250000-320000/Month
μέρος αριθμού: |
Arjm11a1-805-nn-EW2 |
Αρχικό Munafactuer: |
Σύνδεση-PP |
εφαρμογή: |
2.5G βάση-τ |
Λήξη: |
Ύλη συγκολλήσεως |
Φωτεινές ενδείξεις LED: |
Προαιρετικό |
Τοποθετήστε το ύφος: |
ΕΜΒΥΘΙΣΗ/δευτερεύουσα είσοδος |
μέρος αριθμού: |
Arjm11a1-805-nn-EW2 |
Αρχικό Munafactuer: |
Σύνδεση-PP |
εφαρμογή: |
2.5G βάση-τ |
Λήξη: |
Ύλη συγκολλήσεως |
Φωτεινές ενδείξεις LED: |
Προαιρετικό |
Τοποθετήστε το ύφος: |
ΕΜΒΥΘΙΣΗ/δευτερεύουσα είσοδος |

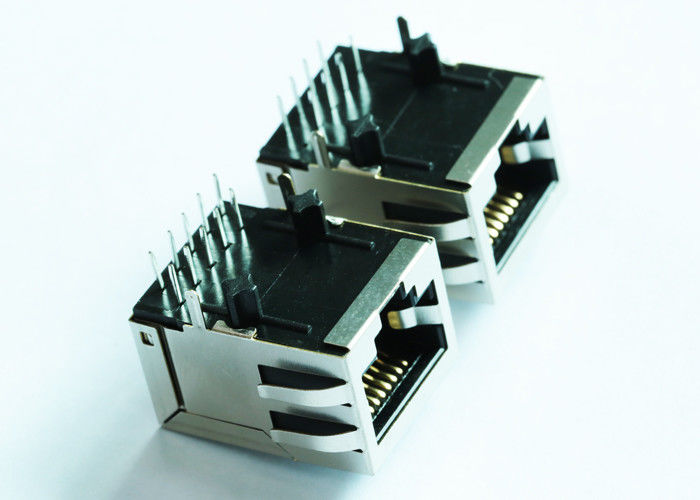

2.5G ΒΆΣΗ-Τ ΣΥΝΔΕΤΉΡΑΣ MAGNETICS RJ45 1 X 1 ΕΝΣΩΜΑΤΩΜΈΝΟΣ
1.RJ-45 πρέπει να είναι αντιστοιχημένα πρότυπα της FCC
2.Complies με την απαίτηση των προτύπων IEEE802.3u.
συνδετήρας 3.RJ 45 με 2.5G βάση-TX μαγνητικό.
4.Comply με το απαίτηση-ολόκληρο Cd αριθμού μερών RoHS, κανένα Hg, κανένα Cr6+, κανένα PBB και PBDE και κανένα PB στις εξωτερικές καρφίτσες.
5.Operating σειρά θερμοκρασίας: 0℃ σε +70℃.
6.Storage σειρά θερμοκρασίας: -25℃ σε +125℃
7.Designing πρότυπο: 【Arjm11a1-805-nn-EW2】
8.Mass πρότυπο παραγωγής: 【】
MAG.REVERSE ΣΥΡΤΗΣ,
Οδηγήσεων προαιρετικών Emi-δάχτυλο προαιρετικό.
Θέση μερών | Ενεργός | |
---|---|---|
Τύπος συνδετήρων | RJ45 | |
Αριθμός λιμένων | 1 | |
Αριθμός σειρών | 1 | |
Εφαρμογές | 2.5G βάση-τ, AutoMDIX | |
Τοποθετώντας τύπος | Μέσω της τρύπας | |
Προσανατολισμός | 90° γωνία (δεξιά) | |
Λήξη | Ύλη συγκολλήσεως | |
Ύψος επάνω από τον πίνακα | 0,535» (13.59mm) | |
Χρώμα οδηγήσεων | Δεν περιέχει τις οδηγήσεις | |
Αριθμός πυρήνων ανά Jack | 8 | |
Προστατευτικό κάλυμμα | Προστατευμένος, δάχτυλο της EMI | |
Χαρακτηριστικά γνωρίσματα | Κλειδαριά πινάκων | |
Κατεύθυνση ετικεττών | Κάτω από | |
Υλικό επαφών | - | |
Η επαφή τελειώνει | Χρυσός | |
Λειτουργούσα θερμοκρασία | -40°C ~ 85°C | |
Η επαφή τελειώνει το πάχος | 6.00µin (0.152µm) | |
Υλικό ασπίδων | - | |
Διηλεκτρικό υλικό | - |
Συνέταιρος
• Texas Instruments
Τα σύνδεση-PP είναι ο προτιμημένος προμηθευτής του Tj.
Καλωσορίστε για να επισκεφτείτε τον ιστοχώρο Tj: το http://www.ti.com/tool/beaglebk#0
Θα εξετάσετε το λογότυπό μας «σύνδεση-PP» στον πίνακα BeagleBone.
1. Χαρακτηριστικά γνωρίσματα τύπων προϊόντων:
1) Τύπος προϊόντων = συνδετήρας
2) Τύπος του Jack = RJ45
3) Σχεδιάγραμμα = πρότυπα
4) Τοποθετώντας προσανατολισμός PCB = δευτερεύουσα είσοδος εισόδων (σωστή γωνία) /Top (κάθετη)
2. Μηχανική σύνδεση:
1) Διαμόρφωση του Jack = 1 X 1
3. Ηλεκτρικά χαρακτηριστικά:
1) Προστατευμένος = ναι
4. Σχετικά με τη λήξη χαρακτηριστικά γνωρίσματα:
1) Δάχτυλο της EMI - κατώτατο σημείο = χωρίς
2) Μέθοδος λήξης = ύλη συγκολλήσεως
5. Σχετικά με το σώμα χαρακτηριστικά γνωρίσματα:
1) Διαμόρφωση λιμένων = ενιαίος/πολυ
2) Δάχτυλα της EMI - κορυφή και πλευρές = με χωρίς
3) Προσανατολισμός συρτών = πρότυπα - σύρτης κάτω
4) Μήκος ουρών PCB
6. Σχετικά με την επαφή χαρακτηριστικά γνωρίσματα:
1) Φορτωμένος εκ των προτέρων = ναι
2) Ο τύπος λήξης επαφών = μέσω της τρύπας/η επιφάνεια τοποθετεί
7. Στεγάζοντας σχετικά χαρακτηριστικά γνωρίσματα:
1) Ύφος συνδετήρων = Jack
8. Βιομηχανικά τυποποιημένοι:
1) RoHS/ELV συμμόρφωση = RoHS υποχωρητικό, ELV υποχωρητικό
2) Η αμόλυβδη ύλη συγκολλήσεως επεξεργάζεται = ύλη συγκολλήσεως κυμάτων ικανή σε 240°C,
Ύλη συγκολλήσεως κυμάτων ικανή σε 260°C, ύλη συγκολλήσεως κυμάτων ικανή σε 265°C
Επανακυκλοφορία-συγκόλληση προαιρετική
3) RoHS/ELV η ιστορία συμμόρφωσης = πάντα ήταν RoHS υποχωρητικό
9. Προσδιορισμός που χαρακτηρίζει:
1) Χρώμα των αριστερών οδηγήσεων (θέση #1) = πράσινος - αντιστάτης 250 ωμ
2) Χρώμα των σωστών οδηγήσεων (θέση #2) = πράσινος - αντιστάτης 250 ωμ
10. Όροι για τη χρήση:
1) Ισχύει = τυπωμένος πίνακας κυκλωμάτων
2) Περιβαλλοντικές συνθήκες = γραφείο/εγκαταστάσεις
3) Λειτουργούσα θερμοκρασία (°C) = 0 - 70/-40 - +85
11.Hipot:
1500Vrms λ.
Εφαρμογές για τον τελικό χρήστη
Σχεδιασμένος για να υποστηρίξει τις εφαρμογές, όπως ADSL οι διαποδιαμορφωτές, LAN--μητρική κάρτα. Εξοπλισμοί δικτύωσης και επικοινωνίας όπως η ΠΛΗΜΝΗ, κάρτα PC, διακόπτης, δρομολογητής, PC Mainboard, SDH, PDH, τηλέφωνο IP, xDSL διαποδιαμορφωτής, λύσεις τηλεφωνικών κέντρων, σύνθετοι μετασχηματιστές, οργάνωση πυλών VOIP, πρωτόκολλο πυλών συνόρων, γρήγορος διακόπτης ethernet…
