Λεπτομέρειες προϊόντων
Τόπος καταγωγής: Guangdong, Κίνα
Μάρκα: LINK-PP
Πιστοποίηση: UL,RoHS,Reach,ISO
Αριθμό μοντέλου: SM91502AL
Όροι πληρωμής & ναυτιλίας
Ποσότητα παραγγελίας min: 400/2000/10K/25K
Τιμή: $0.06-$3.2
Συσκευασία λεπτομέρειες: T&R
Χρόνος παράδοσης: Απόθεμα
Όροι πληρωμής: TT, ημέρες NET30/60/90
Δυνατότητα προσφοράς: 3KK/Month
Αριθμός ανταλλακτικού: |
SM91502AL |
Αναλογία στροφών: |
1:1 ±2 % |
OCL (100 kHz, 0,1 V): |
150 μΗ min. έως 450 μΗ μέγ. |
Τάση εργασίας: |
1000 VDC |
Hi-Pot (απομόνωση): |
4300 VDC (1 mA, 60 sec.) |
Θερμοκρασία λειτουργίας: |
-40 °C έως +125 °C |
Αριθμός ανταλλακτικού: |
SM91502AL |
Αναλογία στροφών: |
1:1 ±2 % |
OCL (100 kHz, 0,1 V): |
150 μΗ min. έως 450 μΗ μέγ. |
Τάση εργασίας: |
1000 VDC |
Hi-Pot (απομόνωση): |
4300 VDC (1 mA, 60 sec.) |
Θερμοκρασία λειτουργίας: |
-40 °C έως +125 °C |

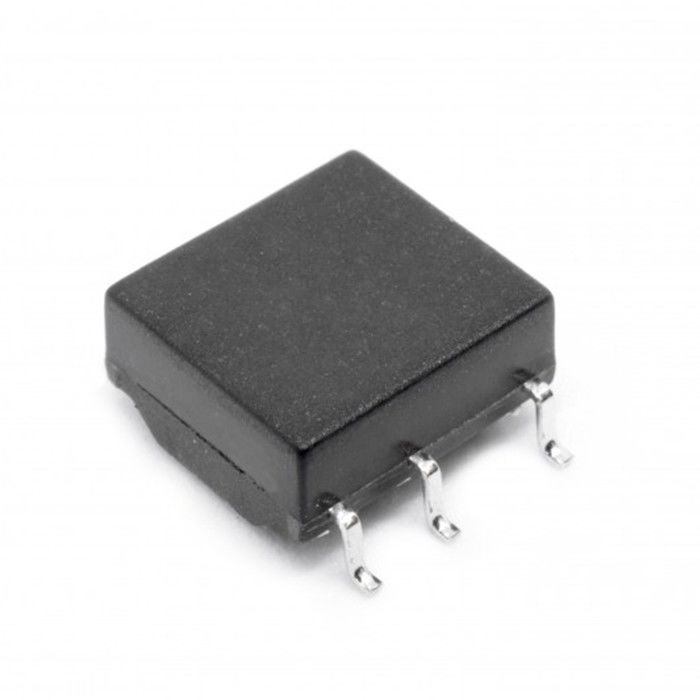

Το Bourns SM91502AL είναι ένα μονό-καναλιό μετασχηματιστή απομόνωσης συστήματος διαχείρισης μπαταρίας (BMS) που διαθέτει ενσωματωμένο common mode choke για ανώτερη καταστολή θορύβου.Ειδικά σχεδιασμένα για τις απαιτήσεις υψηλής ασφάλειας των ηλεκτρικών οχημάτων (EV) και των συστημάτων αποθήκευσης ενέργειας (ESS), το SM91502AL υποστηρίζει την επικοινωνία σε σειριακή αλυσίδα μαριονέτας/isoSPITM.εξασφαλίζει ισχυρή ακεραιότητα σήματος και γαλβανική απομόνωση στα πιο απαιτητικά περιβάλλοντα.
Ο SM91502AL ξεχωρίζει ως μια πρακτική επιλογή για την απομόνωση επικοινωνίας BMS, επειδή συνδυάζει ηλεκτρικές επιδόσεις με αξιοπιστία έτοιμη για παραγωγή.Οι προδιαγραφές του το καθιστούν κατάλληλο για συστήματα που απαιτούν αξιόπιστη σύνδεση σήματος και ισχυρά χαρακτηριστικά απομόνωσης.
| Παράμετρος | Προδιαγραφές |
|---|---|
| Δυνατότητα επαγωγής ανοικτού κυκλώματος (OCL) | 150 μH ελάχιστο / 450 μH μέγιστο. |
| Προϋπόθεση δοκιμής για OCL | 100 kHz, 0,1 V, -40 °C έως +125 °C |
| Ινδυτικότητα διαρροής | 0.5 μH το πολύ. |
| Προϋπόθεση δοκιμής επαγωγικότητας διαρροής | 100 kHz, 0,1 V |
| DCR - Μετασχηματιστής πλευράς | 0.45 Ω μέγιστο. |
| DCR - CM πλευρά πνιγμού | 0.85 Ω μέγιστο. |
| Αναλογία στροφών | 11 ± 2% |
| Απώλεια εισαγωγής | -0,25 dB μέγιστο. @ 4 MHz |
| Απώλεια επιστροφής (Z out = 100 ohms) | -22 dB min. @ 4 MHz |
| Συντελεστής απόρριψης κοινής λειτουργίας | -35 dB min. @ 1 ∆100 MHz |
| Συντελεστής απόρριψης κοινής λειτουργίας | -28 dB min. @ 100~200 MHz |
| Υψηλή ισχύς (1 mA, 60 δευτερόλεπτα) | 4300 VDC |
| Εργασιακή τάση | 1000 VDC |
| Παράμετρος | Προδιαγραφές |
|---|---|
| Λειτουργική μόνωση | - Ναι, ναι. |
| Περιοχή θερμοκρασίας λειτουργίας | -40 °C έως +125 °C |
| Περιοχή θερμοκρασίας αποθήκευσης | -25 °C έως +85 °C |
| Επίπεδο ευαισθησίας στην υγρασία | 1 |
| Κλάση ESD (HBM) | Α/Χ |
| Συσκευή | Ταινία & Ρολ |
| Ποσότητα τροχιάς | 800 τεμάχια / 13 ιντσών τροχό |
| Τερματισμός | Cu/Ni/Sn |
| Συμμόρφωση | Συμμόρφωση με το RoHS |
Ο μετασχηματιστής SM91502AL BMS είναι κατάλληλος για σχέδια που απαιτούν απομόνωση και σταθερή επικοινωνία μέσα σε δίκτυα παρακολούθησης μπαταριών.
Σε ένα σύστημα διαχείρισης μπαταρίας, η ακεραιότητα και η ασφάλεια του σήματος είναι αδιαπραγμάτευτες.που το καθιστά κατάλληλο για περιβάλλοντα αυτοκινήτου κάτω από το καπόΗ χαμηλή επαγωγικότητα διαρροής (0,5 μH μέγιστο) εξασφαλίζει ακρίβεια δεδομένων υψηλής ταχύτητας, ενώ το υψηλό CMRR προστατεύει το σύστημά σας από θόρυβο κοινής λειτουργίας που παράγεται από μετατροπείς υψηλής ισχύος.
Ο SM91502AL είναι ένας μετασχηματιστής BMS που χρησιμοποιείται σε κυκλώματα επικοινωνίας και απομόνωσης συστημάτων διαχείρισης μπαταριών, ειδικά σε IsoSPI και σε σειρά σχεδιασμών αλυσίδας.
Ο SM91502AL είναι σύμφωνος με την AEC-Q200, οπότε είναι κατάλληλος για εφαρμογές αυτοκινήτου.
Η τάση λειτουργίας είναι 1000 VDC.
Η ικανότητα υψηλής τάσης είναι 4300 VDC για 60 δευτερόλεπτα σε 1 mA.
Υποστηρίζει σχέδια αναφοράς με τις αναλογικές συσκευές LTC6804-1 / LTC6811 και MC33771 / MC33772.
