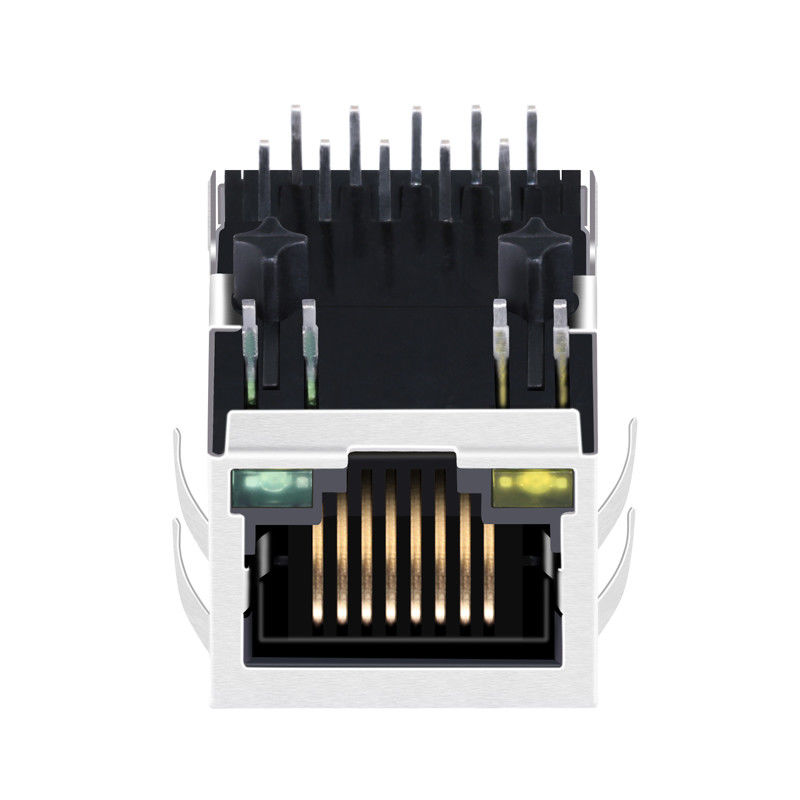

HR861153C 1×1 10/100Base-TX PoE RJ45 MagJack LPJ0284GDNL

HR861153C RJ45 με Ενσωματωμένα Μαγνητικά Βασικά Χαρακτηριστικά

• Αριθμός Μέρους: HR861153C
• Θύρες RJ45: 1×1 Μονή Θύρα
• Ταχύτητα Ethernet: 10/100Base-TX
• Υποστήριξη PoE: Συμβατό με IEEE 802.3af
• Ενσωματωμένα Μαγνητικά: Ναι
• Τύπος Στερέωσης: Μέσω Οπής (THT)
• Προσανατολισμός Κλειδώματος: Κάτω
• Θωράκιση EMI: Μεταλλική ασπίδα με ελατήρια EMI
• Ενδείξεις LED: Πράσινο & Κίτρινο
• Θερμοκρασία Λειτουργίας: 0°C έως +70°C
• Συμβατό με RoHS (Χωρίς Pb)
• Αναγνωρισμένο εξάρτημα UL (Αρχείο No. E330599)

​

Ηλεκτρικές Προδιαγραφές (@25°C)

Σχεδιασμένο για να πληροί τις απαιτητικές απαιτήσεις Ethernet και PoE, το HR861153C παρέχει σταθερή ηλεκτρική απόδοση:

• Τάση Μόνωσης: 2250 VDC, 60 δευτ., 0,5 mA (J1–8 έως P1–7, ανά IEEE 802.3)
• OCL: ≥ 350 µH @ 100 kHz, 100 mV, 8 mADC
• Απώλεια Εισαγωγής: ≤ -1,0 dB @ 1–100 MHz

Απώλεια Επιστροφής (Ελάχιστη)

• 1–30 MHz: -16 dB
• 40 MHz: -14 dB
• 50 MHz: -12 dB
• 60–80 MHz: -10 dB

EMI & Ακεραιότητα Σήματος

• Απόρριψη Διαφορικής σε Κοινό Τρόπο: ≥ -33 dB @ 1–100 MHz
• CMRR: ≥ -30 dB @ 1–100 MHz
• Διασταύρωση: ≥ -30 dB @ 1–100 MHz

HR861153C Προδιαγραφές LED

Τα διπλά LED παρέχουν σαφή οπτική ένδειξη σύνδεσης, δραστηριότητας και κατάστασης, βελτιώνοντας τη διάγνωση κατά την εγκατάσταση και τη συντήρηση.

Προδιαγραφές Υλικών των HR861153C PoE Συνδετήρων RJ45

1. Κέλυφος: PA66 GF, Μαύρο, UL94 V-0

2. Ένθετο: PA66 GF, Μαύρο, UL94 V-0

3. Υλικό Επαφής: Φωσφορούχος χαλκός, πάχος 0,35 mm

4. Επιμετάλλωση Επαφής:

• Περιοχή Επαφής: 30 µin Χρυσός πάνω από 50 µin Νικέλιο
• Περιοχή Συγκόλλησης: 100 µin Κασσίτερος πάνω από 50 µin Νικέλιο

5. Ασπίδα: Ορείχαλκος, πάχος 0,20 mm

6. Επιμετάλλωση Ασπίδας: 30 µin Νικέλιο

Αυτά τα υλικά εξασφαλίζουν εξαιρετική αντοχή στη διάβρωση, συγκολλησιμότητα, μηχανική αντοχή και καταστολή EMI.

HR861153C Φύλλο Δεδομένων

HR861153C RJ45 MagJack Σύνοψη

Συσκευασία & Αποστολή Συνδετήρα RJ45

Συσκευασία:

Οι συνδετήρες RJ45 συσκευάζονται σε δίσκους ή σωλήνες ασφαλείς για ESD για την προστασία των επαφών, της θωράκισης και των LED κατά τον χειρισμό και τη μεταφορά. Κάθε συσκευασία επισημαίνεται καθαρά με αριθμό εξαρτήματος, ποσότητα, κωδικό παρτίδας/ημερομηνίας και συμμόρφωση RoHS.

Αποστολή:

Τα προϊόντα αποστέλλονται σε ενισχυμένα χαρτοκιβώτια εξαγωγής με αντιστατική και απορροφητική προστασία κραδασμών.
Οι διαθέσιμες μέθοδοι αποστολής περιλαμβάνουν DHL, FedEx, UPS, αεροπορικές μεταφορές και θαλάσσιες μεταφορές, υποστηρίζοντας τόσο δείγματα όσο και μαζικές παραγγελίες.

Χρόνος Παράδοσης:

• Δείγματα: 3–5 εργάσιμες ημέρες
• Μαζική παραγωγή: 2–3 εβδομάδες
