G5009CG Μία θύρα SMT Gigabit Ethernet Μαγνητικός Σταυρός LP82440ANL

Επισκόπηση της μαγνητικής μονάδας G5009CG Gigabit Ethernet

Μετασχηματιστής Ethernet G5009CGείναι υψηλής απόδοσηςΜετασχηματιστής απομόνωσης 1000BASE-T Gigabit EthernetΗ συσκευή αυτή έχει σχεδιαστεί για μονοφόρες διεπαφές Ethernet.Σχεδιασμοί Gigabit Ethernet PHYσε διακόπτες, δρομολογητές, κάρτες διεπαφής δικτύου και βιομηχανικό εξοπλισμό επικοινωνίας.

Το μοντέλο αυτό χρησιμοποιείται ευρέως ωςισοδύναμη αντικατάσταση για LP82440ANL, προσφέροντας πλήρη συμμόρφωση IEEE 802.3ab και σταθερή απόδοση σε εμπορικές και βιομηχανικές περιοχές θερμοκρασίας.

Βασικά χαρακτηριστικά

✔ Συμμόρφωση μεIEEE 802.3ab 1000BASE-Tπρότυπο

✔1CT:1CT αναλογία στροφών, βελτιστοποιημένο για Gigabit PHYs

✔ Εξαιρετικάαπώλεια εισαγωγής, απώλεια επιστροφής και απόδοση διασταύρωσης

✔ Υψηλή1500 Vrms τάση απομόνωσηςγια την ασφάλεια του συστήματος

✔Επιφανειακή τοποθέτηση (SMT)Πακέτο για αυτοματοποιημένη συναρμολόγηση

✔ Ευρεία θερμοκρασία λειτουργίας:-40°C έως +85°C

✔ Κατάλληλο για:Σχεδιασμοί Ethernet με δυνατότητα PoE

G5009CG 1000Base-T Χαρακτηριστικά της μαγνητικής μονάδας:

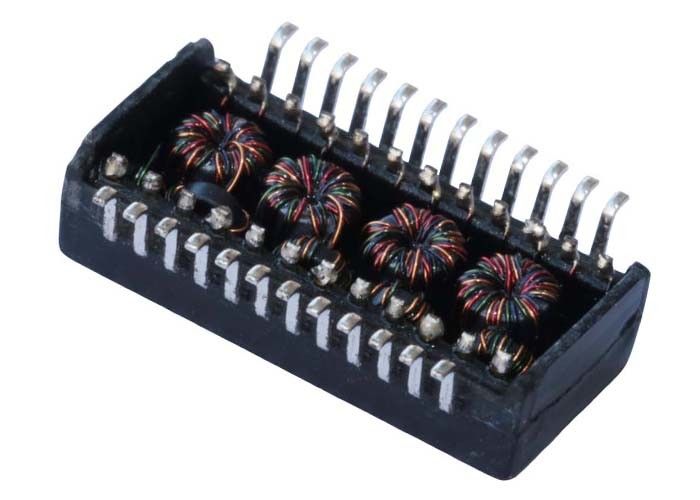

Εικόνα μετασχηματιστή LP82440ANL (G5009CG)

LP82440ANL.pdf

Σημειώσεις συμβατότητας και σχεδιασμού

• Πλήρως συμβατό με το κύριο ρεύμαΧρονοδιαγράμματα PHY των Gigabitαπό τις εταιρείες Broadcom, Marvell, Realtek, Microchip και παρόμοιους προμηθευτές
• Βελτιστοποιημένο γιαδιαδρομή εντοπισμού PCB μικρού εύρουςμεταξύ PHY και μαγνητικών
• Συνιστάται να ακολουθούνται οι τυποποιημένες κατευθυντήριες γραμμές διάταξης Ethernet για EMI και βελτιστοποίηση απώλειας επιστροφής
• Μπορεί να χρησιμοποιηθεί σεδιακριτές μαγνητικές κατασκευέςή συνδυασμένα με συνδέσεις RJ45 (μη ενσωματωμένες αρχιτεκτονικές MagJack)

G5009CG 1000Base-T εφαρμογές μαγνητικού:

• NIC (Κάρτα Διασύνδεσης Δικτύου): Βελτιώνει τις επιδόσεις και τη σταθερότητα του δικτύου.
• Κέντρο:Παρέχει αξιόπιστη σύνδεση Ethernet για κόμβους δικτύωσης.
• Κλείστρο:Διασφαλίζει την αποτελεσματική μετάδοση δεδομένων σε διακόπτες δικτύου.
• Δρομολογητής:Υποστηρίζει γρήγορες και ασφαλείς συνδέσεις σε δρομολογητές.
• Σύστημα PC:Βελτιώνει την ταχύτητα και την αξιοπιστία του δικτύου σε προσωπικούς υπολογιστές.
• Εκτυπωτής:Επιτρέπει την εκτύπωση σε δίκτυο με σταθερές συνδέσεις.
• Σέρβερ:Εξασφαλίζει υψηλής ταχύτητας μεταφορά δεδομένων και επικοινωνία σε περιβάλλοντα διακομιστών.
