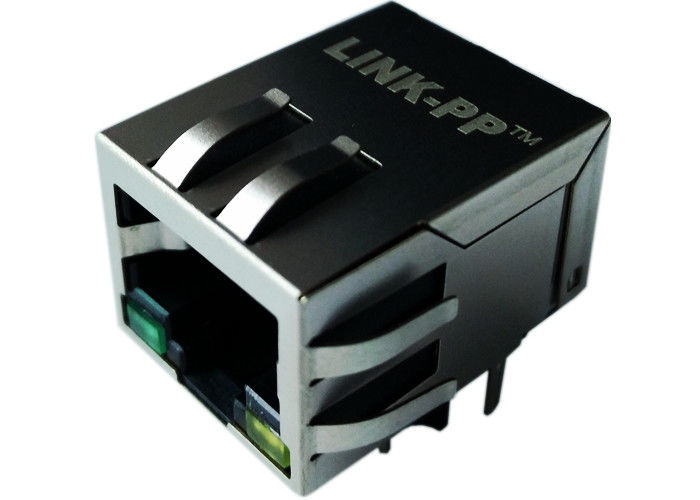

Λεπτομέρειες προϊόντων
Τόπος καταγωγής: Κίνα
Μάρκα: LINK-PP
Πιστοποίηση: UL,ROHS,Reach,ISO
Αριθμό μοντέλου: HR921157C
Όροι πληρωμής & ναυτιλίας
Ποσότητα παραγγελίας min: 50/500/1000/25K
Τιμή: $0.05-$1.28
Συσκευασία λεπτομέρειες: 50PCS/Tray, 1200pcs/Carton
Χρόνος παράδοσης: Απόθεμα
Όροι πληρωμής: TT, ημέρες NET30/60/90
Δυνατότητα προσφοράς: 4200K-PCS/Month
Συμμόρφωση: |
Συμμορφώνεται με τις προδιαγραφές IEEE802.3 |
LED: |
Αριστερά: Πράσινο, Δεξιά: Κίτρινο |
hipot δοκιμή: |
1500Vrms |
Δυνατότητα έντασης: |
350 μH MIN |
Αναλογία στροφής: |
1CT:1CT ((± 2%) |
Περιοχή θερμοκρασίας λειτουργίας: |
0°C έως 70°C |
Συμμόρφωση: |
Συμμορφώνεται με τις προδιαγραφές IEEE802.3 |
LED: |
Αριστερά: Πράσινο, Δεξιά: Κίτρινο |
hipot δοκιμή: |
1500Vrms |
Δυνατότητα έντασης: |
350 μH MIN |
Αναλογία στροφής: |
1CT:1CT ((± 2%) |
Περιοχή θερμοκρασίας λειτουργίας: |
0°C έως 70°C |
| Κατηγορία | Προδιαγραφές |
|---|---|
| Προδιαγραφές LED | |
| Διαμόρφωση LED | Δύο (Αριστερά: Πράσινο, Δεξιά: Κίτρινο) |
| Εκπομπή χρώματος | Πράσινο: 565nmΚίτρινο: 585nm |
| Επικεφαλής τάση (VF) | 1.8 ∆2.8V @ IF = 20mA (και στα δύο χρώματα) |
| Αντίστροφο ρεύμα (IR) | Μέγιστο 10μA @ VR = 5V (και στα δύο χρώματα) |
| Μηχανικές προδιαγραφές | |
| Μέγεθος (mm) | Δύση: 15,93 ύψος: 13,80 βάθος: 21.25 |
| Διαμόρφωση PCB | 2.54 χιλιοστών |
| Τύπος στερέωσης | Μέσα από τρύπα (THT) |
| Προσανατολισμός | Εισόδου μπροστά |
| Προδιαγραφές υλικού | |
| Διαμονή | Θερμοπλαστική PBT + 30% γυάλινες ίνες (UL94V-0) |
| Επικοινωνία | Φωσφόρος Χάλκινος C5210R-EH, πάχος = 0,35 mm |
| Πινάκια | Κάλκινο C2680R-H, πάχος = 0,35 mm |
| Ασπίδα | SUS 201-1/2H, πάχος = 0,2 mm |
| Επικάλυψη επαφής | Χρυσός 6 μικρο-ιντσών Min. στην περιοχή επαφής |
| Θερμοκρασία συγκόλλησης | Μαξ 265°C για 5 δευτερόλεπτα (Συζήτηση κυμάτων) |
| Συμμόρφωση | |
| Περιβαλλοντική συμμόρφωση | Συμμόρφωση με το RoHS |
| Συμμόρφωση με τα πρότυπα | Συμμορφώνεται με τις προδιαγραφές IEEE802.3 |
| Ηλεκτρικές προδιαγραφές (@25°C) | |
| Αναλογία περιστροφής (± 2%) | TX = 1CT:1CT, RX = 1CT:1CT |
| Δυνατότητα έντασης | 350μH Min @ 100MHz / 0,1V, 8mA DC Bias |
| Απώλεια εισαγωγής | -1,0 dB Max (0,3 ̇100MHz) |
| Απώλεια επιστροφής (dB Min @ 100Ω) | 1·30MHz: -18, 40MHz: -16, 50MHz: -14, 60·80MHz: -12 |
| Διασταυρούμενη ακοή (dB Min) | 30 MHz: -45, 60 MHz: -40, 100 MHz: -35 |
| Απέρριψη κοινής λειτουργίας (dB Min) | 30MHz: -35, 60MHz: -30, 100MHz: -25 |
| Δοκιμή υποθρόνης | 1500Vrms |
| Περιοχή θερμοκρασίας λειτουργίας | 0°C έως +70°C |
Το LPJ0017GENL έχει σχεδιαστεί ειδικά για εφαρμογές που απαιτούν συνδεσιμότητα Ethernet 10/100 Base-T, συμπεριλαμβανομένων:
Το ολοκληρωμένο σχεδιασμό μαγνητικών απλοποιεί την εφαρμογή σε αυτές τις εφαρμογές με την εξάλειψη της ανάγκης για ξεχωριστά στοιχεία μετασχηματιστή, μειώνοντας τον αριθμό των εξαρτημάτων, την πολυπλοκότητα συναρμολόγησης,και πιθανά σημεία αποτυχίας.
