Λεπτομέρειες προϊόντων
Τόπος καταγωγής: Κίνα
Μάρκα: LINK-PP
Πιστοποίηση: ISO 9001,ISO 14001,UL,SGS,REACH168

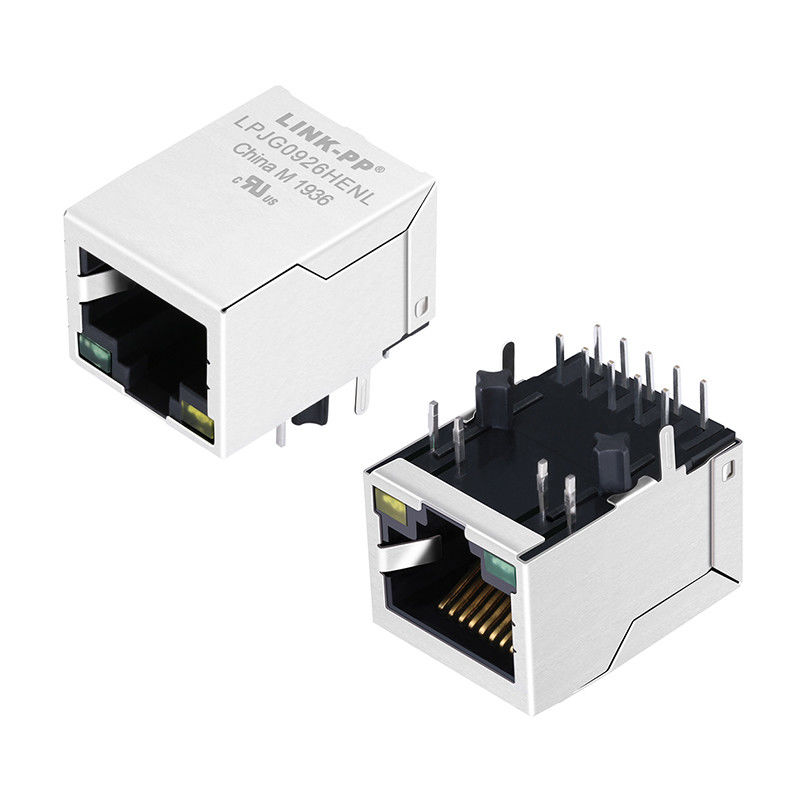

Αριθμό μοντέλου: LPJG0926HENL
Έγγραφο: LPJG0926HENL.pdf
Όροι πληρωμής & ναυτιλίας
Ποσότητα παραγγελίας min: 50pcs, δωρεάν δείγμα είναι διαθέσιμο
Τιμή: $0.09-$1.85
Συσκευασία λεπτομέρειες: 50 pcs/1tray, χαρτοκιβώτιο 20 tray/1, 32*30*31cm, 8KGS (1000pcs)/1 χαρτοκιβώτιο
Χρόνος παράδοσης: το συντομότερο δυνατόν
Όροι πληρωμής: TT,NET30/60/90 Ημέρες, L/C
Δυνατότητα προσφοράς: 6000 χιλιάδες PCS το μήνα
Σύνδεσμος φύλο: |
RJ45 ο θηλυκός Jack |
Ταχύτητα: |
1000 Βάση-Τ |
PoE+: |
Υποστήριξη |
Τύπος δείκτη κατάστασης: |
LED |
Μηχανολογική κλειδαριά: |
Ετικέττα κάτω |
Ο μορφωματικοί Jack & τύπος διεπαφών βουλωμάτων: |
RJ45 με ενσωματωμένο Magnetics |
Διαμόρφωση λιμένων: |
Ενιαίο λιμάνι |
Διαμόρφωση μητρών λιμένων: |
1 X 1 |
Ελάχιστη θερμοκρασία λειτουργίας: |
0 ℃ |
Μέγιστη θερμοκρασία λειτουργίας: |
70℃ |
Προσανατολισμός: |
Γωνία 90° (δεξιά) |
Τα PCB τοποθετούν τον τύπο: |
Δευτερεύουσα είσοδος |
Σύνδεσμος φύλο: |
RJ45 ο θηλυκός Jack |
Ταχύτητα: |
1000 Βάση-Τ |
PoE+: |
Υποστήριξη |
Τύπος δείκτη κατάστασης: |
LED |
Μηχανολογική κλειδαριά: |
Ετικέττα κάτω |
Ο μορφωματικοί Jack & τύπος διεπαφών βουλωμάτων: |
RJ45 με ενσωματωμένο Magnetics |
Διαμόρφωση λιμένων: |
Ενιαίο λιμάνι |
Διαμόρφωση μητρών λιμένων: |
1 X 1 |
Ελάχιστη θερμοκρασία λειτουργίας: |
0 ℃ |
Μέγιστη θερμοκρασία λειτουργίας: |
70℃ |
Προσανατολισμός: |
Γωνία 90° (δεξιά) |
Τα PCB τοποθετούν τον τύπο: |
Δευτερεύουσα είσοδος |
Με στιβαρή κατασκευή και προηγμένα χαρακτηριστικά, το LPJG0926HENL προσφέρει αξιοπιστία και αποτελεσματική μετάδοση δεδομένων:
1. Το Magjack είναι ένα θηλυκό βύσμα RJ45, παρέχοντας μια αξιόπιστη και ασφαλή σύνδεση.
2. Υποστηρίζει μεταφορά δεδομένων με ταχύτητα 1000 Base-T για περιβάλλοντα δικτύου υψηλής ταχύτητας.
3. Είναι συμβατό με PoE+, επιτρέποντάς του να παρέχει τόσο δεδομένα όσο και ρεύμα σε συνδεδεμένες συσκευές.
4. Εξοπλισμένο με LED, αυτός ο σύνδεσμος παρέχει οπτικές ενδείξεις κατάστασης.
5. Ο σχεδιασμός κλειδώματος με γλώσσα προς τα κάτω απλοποιεί την εγκατάσταση και τη συντήρηση.
6. Αυτός ο σύνδεσμος διαθέτει ενσωματωμένα μαγνητικά, τα οποία βοηθούν στο φιλτράρισμα και την απομόνωση των σημάτων.
7. Με διαμόρφωση μήτρας θυρών 1 X 1, έχει σχεδιαστεί για ένα μόνο σημείο σύνδεσης.
8. Το LPJG0926HENL λειτουργεί από 0°C έως 70°C, καθιστώντας το κατάλληλο για μια ποικιλία περιβαλλόντων.
Οι σύνδεσμοι RJ45 με μετασχηματιστές διαδραματίζουν κρίσιμο ρόλο στη μετάδοση δεδομένων. Αυτοί οι σύνδεσμοι χρησιμοποιούνται σε HUBs, κάρτες PC, διακόπτες, δρομολογητές, μητρικές πλακέτες PC, SDH, PDH, τηλέφωνα IP και μόντεμ xDSL.
Αυτοί οι σύνδεσμοι διευκολύνουν τη μετάδοση δεδομένων σε σύγχρονα συστήματα επικοινωνίας. Για παράδειγμα, επιτρέπει σε πολλές συσκευές να συνδέονται με διακόπτες δικτύου. Στις μητρικές πλακέτες υπολογιστών, το LPJG0926HENL επιτρέπει ενσύρματες συνδέσεις στο Internet. Τα SDH και PDH μεταδίδουν φωνή και δεδομένα μέσω του δικτύου με το RJ45 Mag Jack. Επιπλέον, οι επικοινωνίες φωνής μέσω IP (VoIP) διασφαλίζονται ότι είναι καθαρές και αδιάλειπτες. Τα μόντεμ xDSL παρέχουν υπηρεσίες Internet υψηλής ταχύτητας μέσω Magjacks. Αυτοί οι σύνδεσμοι είναι απαραίτητοι για τη διατήρηση μιας σταθερής και γρήγορης σύνδεσης στο Internet.
| Επισκόπηση | Σύνδεσμος RJ45 με Μαγνητικά για Εφαρμογή PoE+ |
|---|---|
| Αριθμός εξαρτήματος Link-pp | LPJG0926HENL |
| Λόγος στροφών (TX) | 1CT:1CT |
| Λόγος στροφών (RX) | 1CT:1CT |
| Επαγωγή OCL |
350uH MIN στα 100KHz/0.1V, 8mA DC Bias |
| Απώλεια εισαγωγής |
-1.0 dB MAX στα 1-100MHz |
| Απώλεια επιστροφής |
- 16dB MIN στα 1-40MHz |
| Διασταυρούμενη ομιλία | - 30dB MIN στα 1-100MHz |
| Απόρριψη κοινού τρόπου | - 30dB MIN στα 1-100MHz |
| Δοκιμή Hipot | 1500Vrms MIN |
| DCR | 1.2Ω MAX |
| Μήκος συνδέσμου | 21.25mm/0.8inch |
| Πλάτος συνδέσμου | 15.93mm/0.627inch |
| Ύψος συνδέσμου |
13.30mm/0.524inch |
| Μέγιστη θερμοκρασία | 260±5℃ |
| Επιμετάλλωση επαφής | Χρυσός 6 "u", Χρυσός 15 "u" |
| Αγκύλες EMI | Χωρίς |
| Κατηγορία απόδοσης | Cat 5 |
| Στυλ τερματισμού | Συγκόλληση |
| Ονομαστική ένταση ρεύματος | 8 mA |
| Χρώματα ένδειξης LED | Πράσινο (Αριστερά) και Κίτρινο (Δεξιά) |
| Συσκευασία | Δίσκος |
| Επιμετάλλωση επαφής | Χρυσός 6 μικροίντσες min. Στην περιοχή επαφής. |
Η Link-PP διασφαλίζει τη συμμόρφωση με τα πρότυπα σε κάθε στάδιο της παραγωγής. Ξεκινά με την επιθεώρηση των πρώτων υλών, ακολουθούμενη από κοπή και εμβάπτιση κασσίτερου και αξιολόγηση της αντίστασης συγκόλλησης και της χωρητικότητας. Περαιτέρω επιθεωρήσεις περιλαμβάνουν την ποιότητα του πηνίου συγκόλλησης, τη δοκιμή ημικατεργασμένων προϊόντων, τις ακίδες, τις κόλλες κ.λπ.
Η διαδικασία συνεχίζεται με τη δοκιμή LED, την αξιολόγηση της γείωσης συγκόλλησης και τη δοκιμή αντοχής τάσης και χωρητικότητας γείωσης. Οι δοκιμές υψηλής συχνότητας εξασφαλίζουν βέλτιστη απόδοση. Τέλος, η επιθεώρηση του τελικού προϊόντος εξασφαλίζει την καλύτερη ποιότητα πριν από την προσεκτική συσκευασία για παράδοση.
