Λεπτομέρειες προϊόντων
Τόπος καταγωγής: Guangdong, Κίνα
Μάρκα: LINK-PP
Πιστοποίηση: UL,RoHS,Reach,ISO
Αριθμό μοντέλου: LP44009NL
Όροι πληρωμής & ναυτιλίας
Ποσότητα παραγγελίας min: 400/2000/10K/25K
Τιμή: $0.06-$3.2
Συσκευασία λεπτομέρειες: T&R
Χρόνος παράδοσης: Απόθεμα
Όροι πληρωμής: TT, ημέρες NET30/60/90
Δυνατότητα προσφοράς: 3KK/Month
Προδιαγραφές: |
LP44009NL |
P/N: |
LP44009NL |
Ethernet: |
4x 100Base-τ |
ΜΕΤΡΟ: |
28.58x16.26x5.84mm |
Μοντάρισμα: |
SMT |
δείγματα: |
ελεύθερο |
Disponibili Archivi: |
PDF/3D/ISG/Stp/Step/Datasheet |
Προδιαγραφές: |
LP44009NL |
P/N: |
LP44009NL |
Ethernet: |
4x 100Base-τ |
ΜΕΤΡΟ: |
28.58x16.26x5.84mm |
Μοντάρισμα: |
SMT |
δείγματα: |
ελεύθερο |
Disponibili Archivi: |
PDF/3D/ISG/Stp/Step/Datasheet |

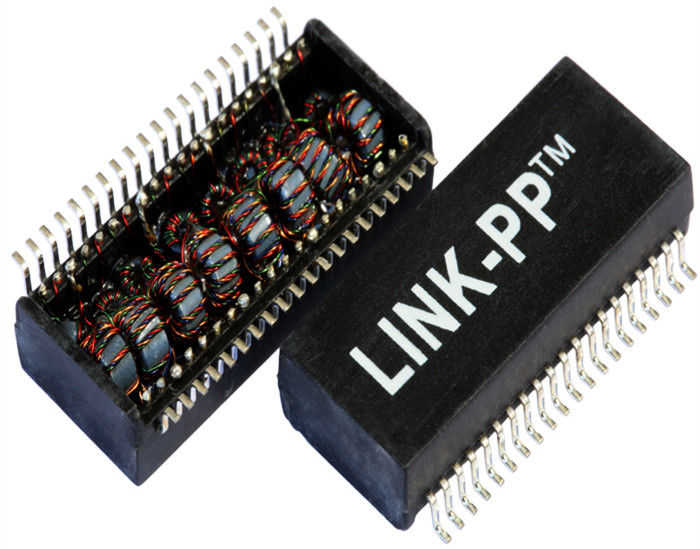

1. Ethernet 4x10/100Mbps LP44009NL
2. Τάση απομόνωσης: 1500Vrms
3.Type: SMT
4. Δομή σπειρών: Σπειροειδής
ιδιαίτερος μετασχηματιστής 1500vrms Ethernet με τον ενιαίο λιμένα για το τηλέφωνο IP
| Λιμένας τετραγώνων, ενότητες 10/100 μετασχηματιστών βάση-τ Ethernet, SMD, Rohs | |
| Σύνδεση-PP αριθμός μερών | LP44009NL |
| Αριθμός μερών Bothhand | 40SS1041RX HF |
| Ταχύτητα | 10/100base-τ |
| Αριθμός λιμένων | ΤΕΤΡΑΓΩΝΟ |
| Εφαρμογή - τοπικό LAN | ETHERNET (ΜΗ σημείο εισόδου) |
| Συσκευασία | SMD |
| Θερμοκρασία | 0 + σε 70 |
| AutomDX | ΝΑΙ |
| Σχόλιο | ΟΠΩΣ ΤΗΝ ΈΚΔΟΣΗ NL |
| Διαμόρφωση RX | Τ, Γ, S |
| Διαμόρφωση TX | Τ, Γ, S |
| Κατασκευή | ΑΝΟΙΚΤΟ ΠΛΑΙΣΙΟ |
| Πυρήνες ανά λιμένα | 16 |
| Ύψος συσκευασίας (ίντσες) | 0,260 |
| Ύψος συσκευασίας (χιλ.) | 6.60 |
| Μήκος συσκευασίας (ίντσες) | 1,125 |
| Μήκος συσκευασίας (χιλ.) | 28.58 |
| Πλάτος συσκευασίας (ίντσες) | 0,63 |
| Πλάτος συσκευασίας (χιλ.) | 16.00 |
| Αναλογία RX στροφών | 1CT: 1CT |
| Αναλογία TX στροφών | 1CT: 1CT |
Ηλεκτρικές προδιαγραφές (25):
1. Στροφές Ratio50KHz, 0.5V
Πλευρά τσιπ: Γραμμή side=1CT: 1CT+_2%
2. Αυτεπαγωγή (LS) 100KHz, 0.1V, ΣΥΝΕΧΉΣ προκατάληψη 12mA:
Πλευρά τσιπ: 350uH λ.
3. Εισαγωγή Loss1-100MHz: -1.4dB Max
4. Επιστροφή Loss1-30MHz: -16dB λ.
40MHz: -14.4dB λ.
50MHz: -13.1dB λ.
60-80MHz: -12dB λ.
100MHz: -10dB λ.
5. Διαφορικό στην κοινή απόρριψη τρόπου:
30MHz: -45dB λ.
60MHz: -40dB λ.
100MHz: -35dB λ.
6. Crosstalk30MHz: -40dB λ.
60MHz: -35dB λ.
100MHz: -30dB λ.
7. Γεια-δοχείο: 1500Vrms, 0.5mA, 1Sec
Πλευρά τσιπ στην πλευρά γραμμών
Εφαρμογές:
Χρησιμοποιημένος για τους εξοπλισμούς δικτύωσης και επικοινωνίας όπως η ΠΛΗΜΝΗ, κάρτα PC, διακόπτης,
Δρομολογητής, PC Mainboard, SDH, PDH, τηλέφωνο IP, xDSL διαποδιαμορφωτής
Ανταγωνιστικό πλεονέκτημα:
1100 προσωπικό,
100% δοκιμή
Εύκαμπτος χρόνος παράδοσης
