Λεπτομέρειες προϊόντων
Τόπος καταγωγής: Guangdong, Κίνα
Μάρκα: LINK-PP
Πιστοποίηση: UL,RoHS,Reach,ISO

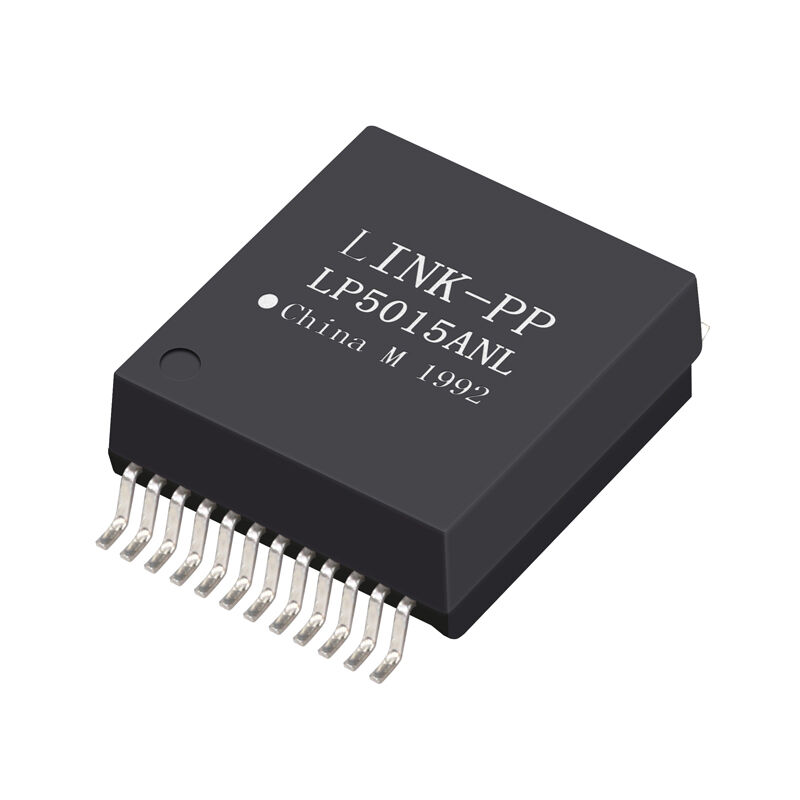

Αριθμό μοντέλου: LP5015ANL
Έγγραφο: LP5015ANL.pdf
Όροι πληρωμής & ναυτιλίας
Ποσότητα παραγγελίας min: 400/2000/10K/25K
Τιμή: $0.06-$0.65
Συσκευασία λεπτομέρειες: T&R
Χρόνος παράδοσης: Σε αποθεματικό πλοίο εντός 3 ημερών
Όροι πληρωμής: TT, ημέρες NET30/60/90
Δυνατότητα προσφοράς: 3KK/Month
P/N: |
LP5015ANL |
Μέγεθος: |
13,64x18,80x5,72mm |
Ρυθμός δεδομένων: |
1000Base-T |
Αριθμός Διάδρομων/Λιμένων: |
μονόκλινο |
PoE: |
Μη |
Τύπος τοποθέτησης: |
smt |
Αναλογία στροφών: |
1:1 |
Εύρος θερμοκρασίας λειτουργίας: |
-40°C έως +85°C |
P/N: |
LP5015ANL |
Μέγεθος: |
13,64x18,80x5,72mm |
Ρυθμός δεδομένων: |
1000Base-T |
Αριθμός Διάδρομων/Λιμένων: |
μονόκλινο |
PoE: |
Μη |
Τύπος τοποθέτησης: |
smt |
Αναλογία στροφών: |
1:1 |
Εύρος θερμοκρασίας λειτουργίας: |
-40°C έως +85°C |
| Σύνδεση-PP αριθμός μερών | LP5015ANL |
| Αριθμός μερών Belfuse | S558-5999-αβ-φ |
| Ταχύτητα | 1000 βάση-τ |
| Αριθμός λιμένων | ΕΝΙΑΙΟΣ |
| Εφαρμογή | Τοπικό LAN Ethernet |
| Συσκευασία | SMD |
| Αριθμός ΚΑΡΦΙΤΣΩΝ | 24 |
| Θερμοκρασία | - 40 + σε 85 |
| Ύψος συσκευασίας (χιλ.) | 5.72 |
| Μήκος συσκευασίας (χιλ.) | 18.80 |
| Πλάτος συσκευασίας (χιλ.) | 13.64 |
Ηλεκτρικές προδιαγραφές (25):
1. Στροφές Ratio50KHz, 0.5V
Πλευρά τσιπ: Γραμμή side=1CT: 1CT+_2%
2. Αυτεπαγωγή (LS) 100KHz, 0.1V, ΣΥΝΕΧΉΣ προκατάληψη 12mA:
Πλευρά τσιπ: 350uH λ.
3. Εισαγωγή Loss1-100MHz: -1.4dB Max
4. Επιστροφή Loss1-30MHz: -16dB λ.
40MHz: -14.4dB λ.
50MHz: -13.1dB λ.
60-80MHz: -12dB λ.
100MHz: -10dB λ.
5. Διαφορικό στην κοινή απόρριψη τρόπου:
30MHz: -45dB λ.
60MHz: -40dB λ.
100MHz: -35dB λ.
6. Crosstalk30MHz: -40dB λ.
60MHz: -35dB λ.
100MHz: -30dB λ.
7. Γεια-δοχείο: 1500Vrms, 0.5mA, 1Sec
Πλευρά τσιπ στην πλευρά γραμμών
Εφαρμογές:
Χρησιμοποιημένος για τους εξοπλισμούς δικτύωσης και επικοινωνίας όπως η ΠΛΗΜΝΗ, κάρτα PC, διακόπτης,
Δρομολογητής, PC Mainboard, SDH, PDH, τηλέφωνο IP, xDSL διαποδιαμορφωτής
