Λεπτομέρειες προϊόντων
Τόπος καταγωγής: Guangdong, Κίνα
Μάρκα: LINK-PP
Πιστοποίηση: UL,RoHS,Reach,ISO
Αριθμό μοντέλου: LP5004NLE
Όροι πληρωμής & ναυτιλίας
Ποσότητα παραγγελίας min: 400/2000/10K/25K
Τιμή: $0.06-$3.2
Συσκευασία λεπτομέρειες: T&R
Χρόνος παράδοσης: Απόθεμα
Όροι πληρωμής: TT, ημέρες NET30/60/90
Δυνατότητα προσφοράς: 3KK/Month
Προδιαγραφές: |
LP5004NLE |
Ethernet: |
1000 βάση-τ |
Μοντάρισμα: |
smd |
ΜΕΤΡΟ: |
17.70x15.80x6.60mm |
δείγματα: |
ελεύθερο |
θερμοκρασία: |
0℃ σε +70℃ |
Disponibili Archivi: |
PDF/3D/ISG/Stp/Step/Datasheet |
Προδιαγραφές: |
LP5004NLE |
Ethernet: |
1000 βάση-τ |
Μοντάρισμα: |
smd |
ΜΕΤΡΟ: |
17.70x15.80x6.60mm |
δείγματα: |
ελεύθερο |
θερμοκρασία: |
0℃ σε +70℃ |
Disponibili Archivi: |
PDF/3D/ISG/Stp/Step/Datasheet |
Αναλυτικές πληροφορίες:

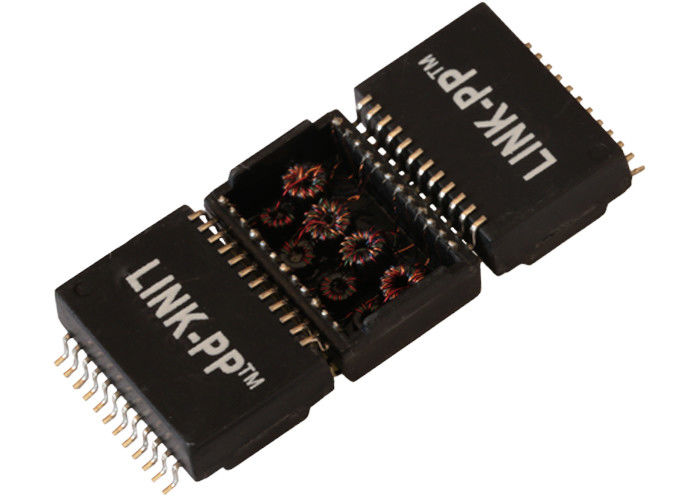

| Μετασχηματιστής 1 LP5004NLE Gigabit Magnetics μοντάρισμα επιφάνειας λιμένων | |
| Σύνδεση-PP αριθμός μερών | LP5004NLE |
| Ταχύτητα | 1000base-τ |
| Αριθμός λιμένων | ΕΝΙΑΙΟΣ |
| Εφαρμογή - τοπικό LAN | ETHERNET (μη σημείο εισόδου) |
| Συσκευασία | SMD |
| Θερμοκρασία | 0℃ σε +70℃ |
| AutomDX | ΝΑΙ |
| Σχόλιο | ΟΠΩΣ ΤΗΝ ΈΚΔΟΣΗ NL |
| Διαμόρφωση RX | Τ, Γ, S |
| Διαμόρφωση TX | Τ, Γ, S |
| Κατασκευή | ΑΝΟΙΚΤΟ ΠΛΑΙΣΙΟ |
| Πυρήνες ανά λιμένα | 8 |
| Ύψος συσκευασίας (ίντσες) | 0,260 |
| Ύψος συσκευασίας (χιλ.) | 6.60 |
| Μήκος συσκευασίας (ίντσες) | 0,697 |
| Μήκος συσκευασίας (χιλ.) | 17.7 |
| Πλάτος συσκευασίας (ίντσες) | 0,496 |
| Πλάτος συσκευασίας (χιλ.) | 12.6 |
| Αναλογία RX στροφών | 1CT: 1CT |
| Αναλογία TX στροφών | 1CT: 1CT |
Γιατί μας επιλέξτε
Προμηθευτής παγκόσμιων ηγετών του ενσωματωμένου συνδετήρα RJ45 και των ιδιαίτερων μαγνητικών μετασχηματιστών
Επαγγελματική πιστοποίηση
•ISO 9001:2008
•UL πιστοποίηση
•Προσιτότητα Cetitifaction
•Συμμόρφωση RoHS
•Ενεργός πολιτική για το περιβάλλον
100% ποιότητα εγγύησης
•Κατασκευασμένος υπό αυστηρούς ελέγχους.
•100% δοκιμασμένος (όχι μόνο batch δοκιμασμένη)
•Σύνδεση-PP είναι cOem TE (Tyco) για 9 έτη
•Επιτυχής πελάτης: Texas Instruments Samsung Cisco Siemens και Intel…
•Σύνδεση-PP είναι ο προτιμημένος προμηθευτής του Tj (Texas Instruments)
•Ποιοτική εγγύηση: 6 έτη
Ανταγωνιστικές τιμή και υπηρεσία
•Ανταγωνιστικότερη τιμή από το φωτοστέφανο και Amphenol Tyco σφυγμού
•Χρόνος παράδοσης: 2-3 εβδομάδες μετά από τις διαταγές
•Τα ελεύθερα δείγματα είναι διαθέσιμα
•Παρέχετε το νέο σχέδιο για τις απαιτήσεις πελατών
•90% από τα έξοδα αποστολής από DHL UPS DEDEX ή TNT
Σύνδεση-PP εταιρική πολιτική
•Ο εταιρικός στόχος είναι να επιτευχθεί το πιό υψηλό επίπεδο ικανοποίησης πελατών
Μέσω των συνεχών βελτιώσεων στην ποιότητα, την παράδοση και την υπηρεσία
• Σύνδεση-PP είναι δεσμευμένος και αναμένει την ποιοτική απόδοση από κάθε υπάλληλο
• Τα πρότυπα επιχείρησης είναι ατέλεια - ελεύθερες προϊόντα και υπηρεσίες
| Περιγραφή δοκιμής | ΠΡΟΔΙΑΓΡΑΦΗ | 1 | 2 | 3 | ΔΟΚΙΜΗ FREQ. | |||||||||||
| T1 | T2 | T3 | T4 | T1 | T2 | T3 | T4 | T1 | T2 | T3 | T4 | |||||
| OCL (δοκιμή από TH2818) | 350uH λ. | 620 | 609 | 580 | 594 | 602 | 597 | 605 | 600 | 576 | 563 | 578 | 580 | 100KHz 0.1V 8mA | ||
| Αναλογία στροφής (δοκιμή από TH2818) | 1CT∶1CT | ΕΝΤΆΞΕΙ | ΕΝΤΆΞΕΙ | ΕΝΤΆΞΕΙ | ΕΝΤΆΞΕΙ | ΕΝΤΆΞΕΙ | ΕΝΤΆΞΕΙ | ΕΝΤΆΞΕΙ | ΕΝΤΆΞΕΙ | ΕΝΤΆΞΕΙ | ΕΝΤΆΞΕΙ | ΕΝΤΆΞΕΙ | ΕΝΤΆΞΕΙ | - | ||
| Απώλεια εισαγωγής (δοκιμή από HP8712ET) | -1.0dB MAX | -0.30 | -0.29 | -0.27 | -0.25 | -0.38 | -0.35 | -0.33 | -0.35 | -0.30 | -0.28 | -0.31 | -0.29 | 1-100MHz | ||
| Επιστροφής απώλεια (δοκιμή από HP8712ET) | -18dB λ. | -22.7 | -23.4 | -22.2 | -21.8 | -23.0 | -22.9 | -23.4 | -21.8 | -20.6 | -21.2 | -21.4 | -20.2 | 1-40MHz | ||
| -16dB λ. | -19.4 | -17.9 | -18.6 | -19.3 | -17.9 | -17.8 | -18.3 | -18.5 | -18.7 | -18.0 | -18.4 | -18.0 | 50MHz | |||
| -12dB λ. | -16.1 | -15.6 | -15.5 | -15.8 | -15.8 | -15.1 | -15.8 | -15.5 | -15.3 | -15.2 | -15.6 | -15.4 | 60-80MHz | |||
| -10dB λ. | -15.0 | -15.1 | -15.0 | -15.0 | -14.9 | -14.3 | -14.1 | -14.3 | -15.2 | -15.0 | -15.0 | -15.1 | 100MHz | |||
| Λογομαχία (δοκιμή από HP8712ET) | -45dB λ. | -52.1 | -50.3 | -49.8 | -48.9 | -49.3 | -50.3 | 30MHz | ||||||||
| -40dB λ. | -44.7 | -43.9 | -44.0 | -42.9 | -43.4 | -44.2 | 60MHz | |||||||||
| -35dB λ. | -39.8 | -38.6 | -38.1 | -38.7 | -39.5 | -38.9 | 100MHz | |||||||||
| DCMR (δοκιμή από HP8712ET) | -43dB λ. | -58.3 | -57.6 | -56.4 | -56.0 | -58.7 | -56.9 | -57.2 | -56.7 | -50.2 | -51.6 | -50.9 | -51.3 | 30MHz | ||
| -37dB λ. | -44.6 | -44.2 | -40.9 | -39.8 | -43.1 | -42.7 | -45.0 | -43.9 | -42.5 | -41.8 | -42.5 | -41.8 | 60MHz | |||
| -33dB λ. | -38.2 | -37.5 | -35.9 | -35.6 | -37.3 | -36.0 | -38.7 | -38.3 | -37.9 | -37.6 | -38.2 | -37.9 | 100MHz | |||
| Hipot (δοκιμή από WB2670A) | 1500Vrms | ΕΝΤΆΞΕΙ | ΕΝΤΆΞΕΙ | ΕΝΤΆΞΕΙ | ΕΝΤΆΞΕΙ | ΕΝΤΆΞΕΙ | ΕΝΤΆΞΕΙ | ΕΝΤΆΞΕΙ | ΕΝΤΆΞΕΙ | ΕΝΤΆΞΕΙ | ΕΝΤΆΞΕΙ | ΕΝΤΆΞΕΙ | ΕΝΤΆΞΕΙ | PRI ΣΤΟ SEC | ||
