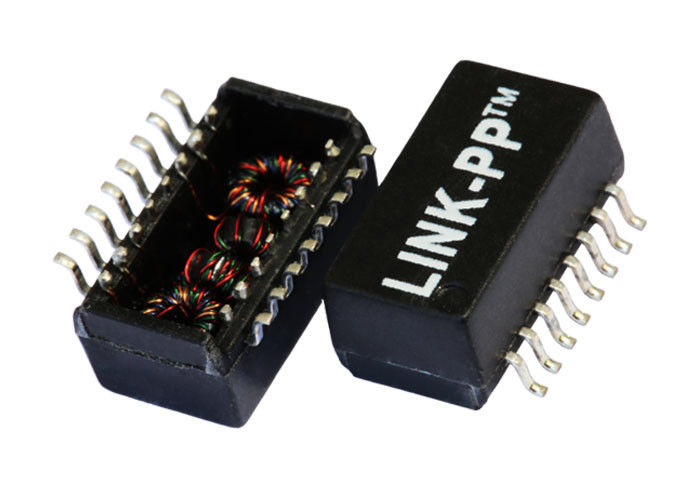

Λεπτομέρειες προϊόντων
Τόπος καταγωγής: Guangdong, Κίνα
Μάρκα: LINK-PP
Πιστοποίηση: UL,RoHS,Reach,ISO
Αριθμό μοντέλου: 000-7421-30
Όροι πληρωμής & ναυτιλίας
Ποσότητα παραγγελίας min: 400/2000/10K/25K
Τιμή: $0.06-$3.2
Συσκευασία λεπτομέρειες: T&R
Χρόνος παράδοσης: Απόθεμα
Όροι πληρωμής: TT, ημέρες NET30/60/90
Δυνατότητα προσφοράς: 3KK/Month
Προδιαγραφές: |
000-7421-30 |
Διαγώνιο RF: |
000-7421-30 => LP41640NL |
ΜΕΤΡΟ: |
12.7x7.15x6.20mm |
Μοντάρισμα: |
smd |
Ethernet: |
1x100Base-Tx |
Disponibili Archivi: |
PDF/3D/ISG/Stp/Step/Datasheet |
Προδιαγραφές: |
000-7421-30 |
Διαγώνιο RF: |
000-7421-30 => LP41640NL |
ΜΕΤΡΟ: |
12.7x7.15x6.20mm |
Μοντάρισμα: |
smd |
Ethernet: |
1x100Base-Tx |
Disponibili Archivi: |
PDF/3D/ISG/Stp/Step/Datasheet |
|
|
| Προδιαγραφές | 000-7421-30 |
| ΠΡΟΣΙΤΟΤΗΤΑ υποχωρητική | Ναι |
| ΕΕ RoHS υποχωρητικό | Ναι |
| Διαγώνιο συμβατό σύστημα | LP41640NL |
| Τύπος μετασχηματιστών | DATACOM ΜΕΤΑΣΧΗΜΑΤΙΣΤΗΣ |
| Εφαρμογή | ΓΕΝΙΚΟΣ ΣΚΟΠΟΣ |
| Εγκρίσεις | UL |
| Απώλεια εισαγωγής | 1,0 DB |
| Τάση απομόνωσης | 1500.0 Β |
| Τοποθετώντας χαρακτηριστικό γνώρισμα | Η ΕΠΙΦΑΝΕΙΑ ΤΟΠΟΘΕΤΕΙ |
| Λειτουργούν συχνότητα-λ. | 100.0 kHz |
| Λειτουργία συχνότητα-Max | 125000.0 kHz |
| Λειτουργούν θερμοκρασία-λ. | 0,0 CEL |
| Λειτουργία θερμοκρασία-Max | 70.0 CEL |
| Αρχική αυτεπαγωγή | 350 |
| Αναλογία στροφών (NP: NS) | 1:1 1:1 |
| Ύψος (χιλ.) | 6,20 χιλ. |
| Μήκος (χιλ.) | 12,70 χιλ. |
| Πλάτος (χιλ.) | 7,15 χιλ. |
Ηλεκτρική προδιαγραφή @25℃
1.Turns αναλογία (±2%):
(1-3): (16:14) =1:1
(6-8): (11-9) =1:1
2.Inductance OCL: 350uH λ.
@100KHz, 0.1Vrms, 8mADC
3.Dielectic εκτίμηση:
1500VAC για 1 λεπτό
4.Insertion απώλεια:
1-100MHz: - 1.2dB Max
5.Return απώλεια (DB λ.):
1-30MHz: - 16
30-40MHz: - 14
40-50MHz: - 13
50-80MHz: - 12
6.Crosstalk:
1-100MHz: - 35dB λ.
7.DCMR:
1-100MHz: - 35dB λ.
8.Designed για να χειριστεί 350mADC και να συναντήσει 802.3af
9.Operating σειρά θερμοκρασίας: 0~70℃
