Λεπτομέρειες προϊόντων
Τόπος καταγωγής: Guangdong, Κίνα
Μάρκα: LINK-PP
Πιστοποίηση: UL,RoHS,Reach,ISO
Αριθμό μοντέλου: RM5-1SSA9V1F
Όροι πληρωμής & ναυτιλίας
Ποσότητα παραγγελίας min: 50/500/1000/60K
Τιμή: $0.11-$24
Συσκευασία λεπτομέρειες: ΔΙΣΚΟΣ
Χρόνος παράδοσης: Απόθεμα
Όροι πληρωμής: TT, ημέρες NET30/60/90
Δυνατότητα προσφοράς: 180K/Month
μέρος αριθμού: |
RM5-1SSA9V1F |
η μαζική παραγωγή: |
LPJG47542A47NL |
Τύπος σύνδεσης: |
RJ45 |
Εφαρμογές: |
10/100/1000 βάση-τ |
Τοποθετώντας τύπος: |
Μέσω της τρύπας |
Θωράκιση: |
Προστατευμένος, δάχτυλο της EMI |
μέρος αριθμού: |
RM5-1SSA9V1F |
η μαζική παραγωγή: |
LPJG47542A47NL |
Τύπος σύνδεσης: |
RJ45 |
Εφαρμογές: |
10/100/1000 βάση-τ |
Τοποθετώντας τύπος: |
Μέσω της τρύπας |
Θωράκιση: |
Προστατευμένος, δάχτυλο της EMI |

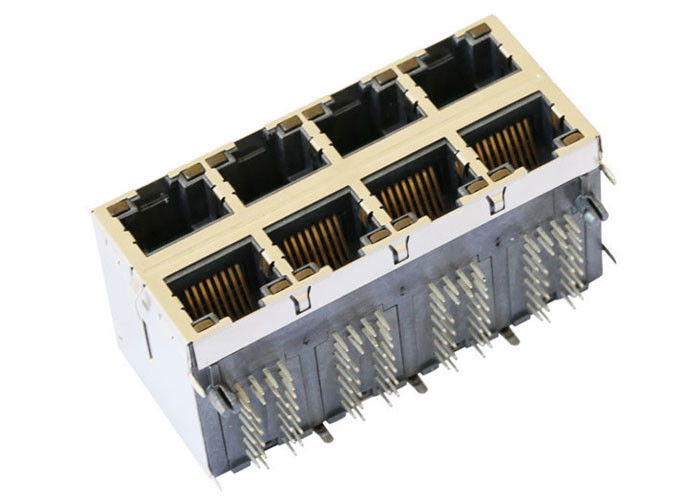

Σχεδιασμός του προτύπου: RM5-1SSA9V1F
1 σχεδιασμένος για την εφαρμογή καρτών διεπαφών δικτύων.
2 σχεδιασμένος για να καλύψει την απαίτηση IEEE802.3u.
3 διαθέσιμος σε όλες αναλογίες στροφής που χρησιμοποιούνται από το τοπικό LAN ICmanufactures.
4 απλούστερο μαγνητικό συστατικό που τοποθετεί androute στο PCB.
5 συντηρεί την ελαχιστοποίηση του διαστήματος PCB.
6 πρότυπο μαζικής παραγωγής: LPJG47542A47NL
7 10/100/1000 gigabit ethernet
8 Magnetics Rj45
9 ενσωματωμένο Rj45 magnetics
10 οδηγήσεων προαιρετικών, Emi-δάχτυλο προαιρετικό
Σύνδεση-PP αριθμός μερών | LPJG47542A47NL |
Σχεδιασμός του προτύπου | RM5-1SSA9V1F |
Εφαρμογή-τοπικό LAN | ETHERNET |
Επένδυση περιοχής ζευγαρώματος επαφών | ΧΡΥΣΟ 6u»/15u»/30u» |
Πυρήνες ανά λιμένα | 12 |
Επιλογή οδηγήσεων | ΚΙΤΡΙΝΟΣ, GREEN/YELLOW, ΠΡΆΣΙΝΟ |
Σύρτης | ΕΤΙΚΕΤΤΑ UP/DOWN |
Αριθμός λιμένων | 2X4 |
Τα PCB τοποθετούν τη γωνία | ΔΕΥΤΕΡΕΥΟΥΣΑ ΕΙΣΟΔΟΣ |
Ύψος συσκευασίας (χιλ.) | 25.79 |
Μήκος συσκευασίας (χιλ.) | 59.18 |
Πλάτος συσκευασίας (χιλ.) | 28.35 |
Ετικέττες της EMI ασπίδων | ΜΕ |
Ταχύτητα | 10/100/1000 βάση-τ |
Θερμοκρασία | 0 σε 70℃ |
Αναλογία RX στροφών | 1CT: 1CT |
Αναλογία TX στροφών | 1CT: 1CT |
Περιγραφή
1. Χαρακτηριστικά γνωρίσματα τύπων προϊόντων:
1) Τύπος προϊόντων = συνδετήρας
2) Τύπος του Jack = RJ45
3) Σχεδιάγραμμα = πρότυπα
4) Τοποθετώντας προσανατολισμός PCB = δευτερεύουσα είσοδος (σωστή γωνία)
2. Μηχανική σύνδεση:
1) Διαμόρφωση του Jack = 2 X 4
3. Ηλεκτρικά χαρακτηριστικά:
1) Προστατευμένος = ναι
4. Σχετικά με τη λήξη χαρακτηριστικά γνωρίσματα:
1) Δάχτυλο της EMI - κατώτατο σημείο = χωρίς
2) Μέθοδος λήξης = ύλη συγκολλήσεως
5. Σχετικά με το σώμα χαρακτηριστικά γνωρίσματα:
1) Διαμόρφωση λιμένων = πολυ
2) Δάχτυλα της EMI - κορυφή και πλευρές = με χωρίς
3) Προσανατολισμός συρτών = πρότυπα - σύρτης κάτω
4) Μήκος ουρών PCB
6. Σχετικά με την επαφή χαρακτηριστικά γνωρίσματα:
1) Φορτωμένος εκ των προτέρων = ναι
2) Τύπος λήξης επαφών = μέσω της τρύπας
7. Στεγάζοντας σχετικά χαρακτηριστικά γνωρίσματα:
1) Ύφος συνδετήρων = Jack
8. Βιομηχανικά τυποποιημένοι:
1) RoHS/ELV συμμόρφωση = RoHS υποχωρητικό, ELV υποχωρητικό
2) Η αμόλυβδη ύλη συγκολλήσεως επεξεργάζεται = ύλη συγκολλήσεως κυμάτων ικανή σε 240°C,
Ύλη συγκολλήσεως κυμάτων ικανή σε 260°C, ύλη συγκολλήσεως κυμάτων ικανή σε 265°C
Επανακυκλοφορία-συγκόλληση προαιρετική
3) RoHS/ELV η ιστορία συμμόρφωσης = πάντα ήταν RoHS υποχωρητικό
9. Προσδιορισμός που χαρακτηρίζει:
1) Χρώμα των αριστερών οδηγήσεων (θέση #1) = πράσινος/κίτρινος - αντιστάτης 250 ωμ
2) Χρώμα των σωστών οδηγήσεων (θέση #2) = πράσινος, κίτρινος - αντιστάτης 250 ωμ
10. Όροι για τη χρήση:
1) Ισχύει = τυπωμένος πίνακας κυκλωμάτων
2) Περιβαλλοντικές συνθήκες = γραφείο/εγκαταστάσεις
3) Λειτουργούσα θερμοκρασία (°C) = 0 - 70
11.Hipot:
1500Vrms λ.
Εφαρμογές για τον τελικό χρήστη
Σχεδιασμένος για να υποστηρίξει τις εφαρμογές, όπως ADSL οι διαποδιαμορφωτές, LAN--μητρική κάρτα. Εξοπλισμοί δικτύωσης και επικοινωνίας όπως η ΠΛΗΜΝΗ, κάρτα PC, διακόπτης, δρομολογητής, PC Mainboard, SDH, PDH, τηλέφωνο IP, xDSL διαποδιαμορφωτής, λύσεις τηλεφωνικών κέντρων, σύνθετοι μετασχηματιστές, οργάνωση πυλών VOIP, πρωτόκολλο πυλών συνόρων, γρήγορος διακόπτης ethernet…
