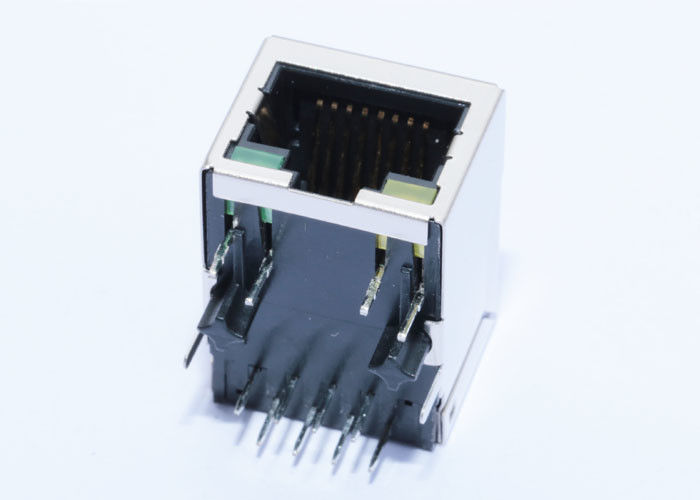

Λεπτομέρειες προϊόντων
Τόπος καταγωγής: Guangdong, Κίνα
Μάρκα: LINK-PP
Πιστοποίηση: UL,ROHS,Reach,ISO
Αριθμό μοντέλου: 7499010441
Όροι πληρωμής & ναυτιλίας
Ποσότητα παραγγελίας min: 50/500/1000/25K
Τιμή: $0.09-$1.85
Συσκευασία λεπτομέρειες: 50PCS/Tray, 1200pcs/Carton
Χρόνος παράδοσης: Απόθεμα
Όροι πληρωμής: TT, ημέρες NET30/60/90
Δυνατότητα προσφοράς: 250000-320000/Month
Προδιαγραφή: |
7499010441 |
Μέρος δεν: |
LN4252F |
Μοντάρισμα: |
Δευτερεύουσα είσοδος (σωστή γωνία) |
Τύπος του Jack: |
RJ45 |
Ethernet: |
1x10/100Mbps |
δείγματα: |
Διαθέσιμα 5 PC |
Προδιαγραφή: |
7499010441 |
Μέρος δεν: |
LN4252F |
Μοντάρισμα: |
Δευτερεύουσα είσοδος (σωστή γωνία) |
Τύπος του Jack: |
RJ45 |
Ethernet: |
1x10/100Mbps |
δείγματα: |
Διαθέσιμα 5 PC |
1. 1X1 ετικέττα-κάτω από RJ45 Jack
ενιαίος λιμένας 2.10/100M RJ45
3. Μαγνητικοί 4 πυρήνες RJ45 Jack
4. 7499010441 διασύνδεση-PP LN4252F
5. TX=1CT: 1CT RX=1CT: 1CT
6. Αρχεία: PDF/3D/ISG/Stp/Step/Datasheet
| Σύνδεση-PP αριθμός μερών | LN4252F |
| Σχεδιασμός του προτύπου | 7499010441 |
| Εφαρμογή-τοπικό LAN | ETHERNET (μη σημείο εισόδου) |
| Επένδυση περιοχής ζευγαρώματος επαφών | ΧΡΥΣΟ 6u»/15u»/30u» |
| Πυρήνες ανά λιμένα | 4 |
| Επιλογή οδηγήσεων | ΠΡΑΣΙΝΟΣ, YELLOW/YELLOW, ΠΡΆΣΙΝΟ |
| Σύρτης | ΕΤΙΚΕΤΤΑ ΚΑΤΩ |
| Αριθμός λιμένων | 1X1 |
| Τα PCB τοποθετούν τη γωνία | ΔΕΥΤΕΡΕΥΟΥΣΑ ΕΙΣΟΔΟΣ |
| Ύψος συσκευασίας (χιλ.) | 13.30 |
| Μήκος συσκευασίας (χιλ.) | 21.25 |
| Πλάτος συσκευασίας (χιλ.) | 15.93 |
| Ετικέττες της EMI ασπίδων | ΜΕ |
| Ταχύτητα | 10/100 βάση-τ |
| Θερμοκρασία | 0 σε 70℃ |
| Αναλογία RX στροφών | 1CT: 1CT |
| Αναλογία TX στροφών | 1CT: 1CT |
| Αναλογία στροφής (±2%): | TX=1CT: 1 RX=1CT: 1 |
| Αυτεπαγωγή OCL | 350uH MIN/@ 100KHz, 0.1V, ΣΥΝΕΧΉΣ προκατάληψη 8mA |
| Απώλεια εισαγωγής | -1.0dB ΑΝΩΤΑΤΟ @ 1-65MHz |
| Επιστροφής απώλεια | -20dB ΕΛΑΧΙΣΤΟ @ 1-10MHz |
| -16dB ΕΛΑΧΙΣΤΟ @ 10-30MHz | |
| -12dB ΕΛΑΧΙΣΤΟ @ 30-60MHz | |
| -10dB ΕΛΑΧΙΣΤΟ @ 60-100MHz | |
| Διαγώνια συζήτηση | |
| 35dB ΕΛΑΧΙΣΤΟ @ 1-30MHz | |
| Κοινή απόρριψη τρόπου | -30dB ΕΛΑΧΙΣΤΟ @ 1-50MHz |
| Δοκιμή Hipot | 1500Vrms λ. |
| Λειτουργούσα σειρά θερμοκρασίας | -40℃ σε 85℃. |
ΣΗΜΕΙΩΣΕΙΣ:
1. Ανταποκρίνεται IEEE 802,3 στην προδιαγραφή
2. Υλικά συνδετήρων:
Στέγαση: Θερμοπλαστικό PBT+30%G.F UL94V-0
Επαφή: Βουδιστής ηερέας c5210r-EH Thickness=0.35mm φωσφόρων
Καρφίτσες: Ορείχαλκος c2680r-χ Thickness=0.35mm
Ασπίδα: SUS 201-1/2H Thickness=0.2mm
Επένδυση επαφών: Χρυσές 6 μικροΐντσες λ. Σε επαφή περιοχή.
3. Θερμοκρασία ακρών ύλης συγκολλήσεως κυμάτων: 265℃ Max, 5 SEC Max
