Λεπτομέρειες προϊόντων
Τόπος καταγωγής: Κίνα
Μάρκα: LINK-PP
Πιστοποίηση: UL,RoHS,Reach,ISO

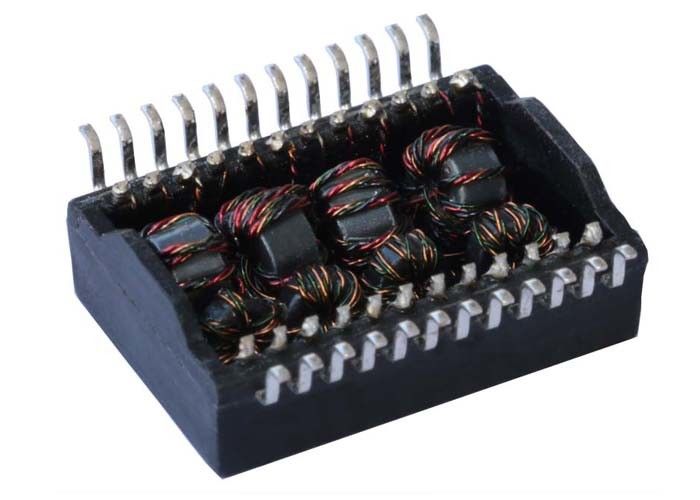

Αριθμό μοντέλου: L22N010-0
Όροι πληρωμής & ναυτιλίας
Ποσότητα παραγγελίας min: 400/2000/10K/25K
Τιμή: $0.06-$3.2
Συσκευασία λεπτομέρειες: T&R
Χρόνος παράδοσης: Απόθεμα
Όροι πληρωμής: TT, ημέρες NET30/60/90
Δυνατότητα προσφοράς: 3KK/Month
Το στοιχείο: |
L22N010-0 |
Διασύνδεση: |
2.5G~5G βάση-τ |
Ισοδύναμο: |
L22N010-0=>LPxxxNL |
Καρφίτσες: |
24 |
Αρχεία: |
PDF/3D/ISG/Stp/Step/Datasheet |
εφαρμογή: |
Ασύρματα προϊόντα EPON/GPON |
Μοντάρισμα: |
smd |
δείγματα: |
ελεύθερο |
Το στοιχείο: |
L22N010-0 |
Διασύνδεση: |
2.5G~5G βάση-τ |
Ισοδύναμο: |
L22N010-0=>LPxxxNL |
Καρφίτσες: |
24 |
Αρχεία: |
PDF/3D/ISG/Stp/Step/Datasheet |
εφαρμογή: |
Ασύρματα προϊόντα EPON/GPON |
Μοντάρισμα: |
smd |
δείγματα: |
ελεύθερο |
| Καρφίτσωμα στην καρφίτσα L22N010-0 | |||
| Σειρά | Μετασχηματιστής | Συμμόρφωση με το REACH: | Ναί |
| Αριθμός εξαρτήματος: | L22N010-0 | Συμμορφώνεται στην οδηγία RoHS: | Ναί |
| Κατασκευαστής | LINK-PP | Κίνα RoHS: | Ναί |
| Ταχύτητα: | 2.5G ~ 5G Base-Τ | Αριθμός λειτουργιών: | 1 |
| Πακέτο: | SMD | Αναλογία στροφών (Np: Ns) | 1: 1. 1: 1 |
| ΚΑΡΦΙΤΣΑ | 24 | Κατάσταση: | Ενεργός |
Εφαρμογή:
1 Στερεά-εύκαμπτη διάταξη PCB
2 Διεπαφές ανθρώπινων μηχανών
3 κάρτες και μονάδες CPU
4 Εμφάνιση Φίλτρων και Ταινιών
1. Ηλεκτρικές προδιαγραφές @ 25 ℃
Τύπος: Ισορροπία χαμηλής στάθμης ισορροπίας 100Ω
2.Παράθεση εισαγωγής
1-50MHZ .................- 0.5 dB Μέγ
50-125MHZ .............- 1.0 dB Μέγ
125-300MHZ ...........- 2.0 dB Μέγ
3. Απώλεια επανόδου
1-50MHz .................- 20 dB Μειώστε 100Ω
50-200MHz .............- 20 + 8 * log (Freq MHz / 50MHz) dB Ελάχιστο φορτίο 100Ω
200-300MHz ...........- 15 + 30 * log (Freq MHz / 200MHz) dB Ελάχιστο φορτίο 100Ω
4.Ανακλεισμός CM σε μετατροπή Diff (REF)
1MHZ ......................- 30 dB Ελάχ
50MHZ ....................- 30 dB Ελάχ
100MHZ ..................- 27 dB Ελάχ
200MHZ ..................- 24 dB Ελάχ
300MHZ ..................- 22 dB Ελάχ
5.CM to DM Μετατροπή (REF)
1-50MHZ ................- 35 dB Ελάχ
125MHZ ................. - 30 dB Ελάχ
200MHZ .................- 27 dB Ελάχ
300MHZ .................- 24 dB Ελάχ
6.Ανακλεισμένη μετατροπή Diff to CM (REF)
1-10MHZ ................- 48 dB Ελάχ
10-300MHZ ............- 48 + 19 * log (Freq MHz / 10MHz) dB Ελάχιστο
7.CM to CM Attenuation (REF)
1-200MHZ ..............- 25 dB Ελάχ
200-300MHZ ..........- 20 dB Ελάχ
8.Σύνολο ομιλίας (REF)
1-125MHZ ..............- 30 dB Ελάχ
125-200MHZ ..........- 25 dB Ελάχ
200-300MHZ ..........- 25 dB Ελάχ
9. Διευθυντικότητα
@ 100KHz, 0.1V, 8mA DC BIAS 160uHMin
10.HiPot Test
@ 1500 Vrms
11.Turns Ratio
@ 1: 1 ± 5%
