Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|

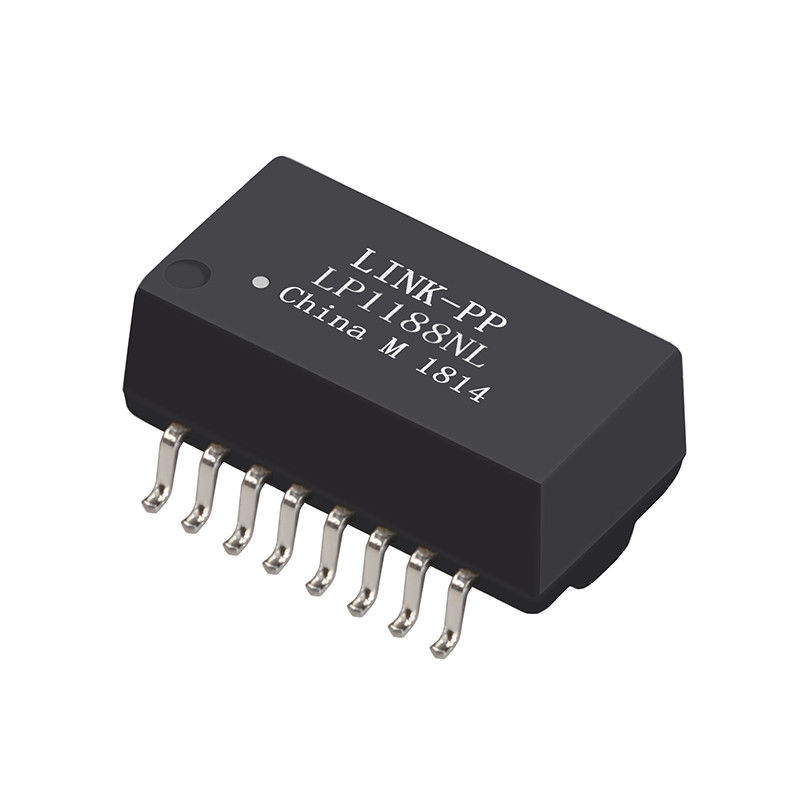

| PN: | LP1188NL | Συμβατός: | 000-7090-37 |
|---|---|---|---|
| Διεπαφή: | 10/100Base-τ | Λιμένας: | Ενιαίο SMD |
| καρφίτσες: | 16 | Hipot: | 1500V |
| Archivi Disponibili: | PDF/3D/ISG/Stp/Step/Datasheet | Σταυρός: | 000-7090-37 = LP1188NL |
| Κυριώτερο σημείο: | Διπλός μετασχηματιστής λιμένων,Μετασχηματιστής λιμένων τετραγώνων |
||
|
Καρφίτσα στην καρφίτσα 000-7090-37 |
||||||||||||||||||||||||||||||||
|
Εργοστάσιο PN |
LP1188NL |
|
||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
Παραπομπές |
Εναλλακτική λύση 000-7090-37 |
|||||||||||||||||||||||||||||||
|
L/T |
Απόθεμα |
|||||||||||||||||||||||||||||||
|
Περιγραφή |
ΑΜΑΡΤΙΑ Magnetics 10/100 SMT |
|||||||||||||||||||||||||||||||
|
Έγγραφα διαθέσιμα |
PDF/3D/Step/IGS/Price/Cross |
|||||||||||||||||||||||||||||||
|
Ποσότητα διαθέσιμη |
500000 PC |
|||||||||||||||||||||||||||||||
Συμβατό σύστημα 000-7090-37 ηλεκτρικές προδιαγραφές @25℃
1.OCL: 350uH λ.
@100KHz, 0.1Vrms, 8mADC προκατειλημμένο
2.Turns αναλογία:
TX=1CT∶1CT RX=1CT∶1CT
3.Insertion απώλεια:
0.1-100MHz: - 1.1dB MAX
4.Return απώλεια (ΤΎΠΟΣ DB):
30MHz: - 20 60MHz: - 14
80MHz: - 11,5
5.Crosstalk (ΤΎΠΟΣ DB):
30MHz: - 45 60MHz: - 40
100MHz: - 35
6.DCMR (ΤΎΠΟΣ DB):
30MHz: - 42 50MHz: - 37
100MHz: - 33
7.Hipot: 1500Vrms λ.
8.Operating θερμοκρασία: 0℃~70℃. /- 40℃~85℃
