Λεπτομέρειες προϊόντων
Τόπος καταγωγής: Guangdong, Κίνα
Μάρκα: LINK-PP
Πιστοποίηση: UL,RoHS,Reach,ISO

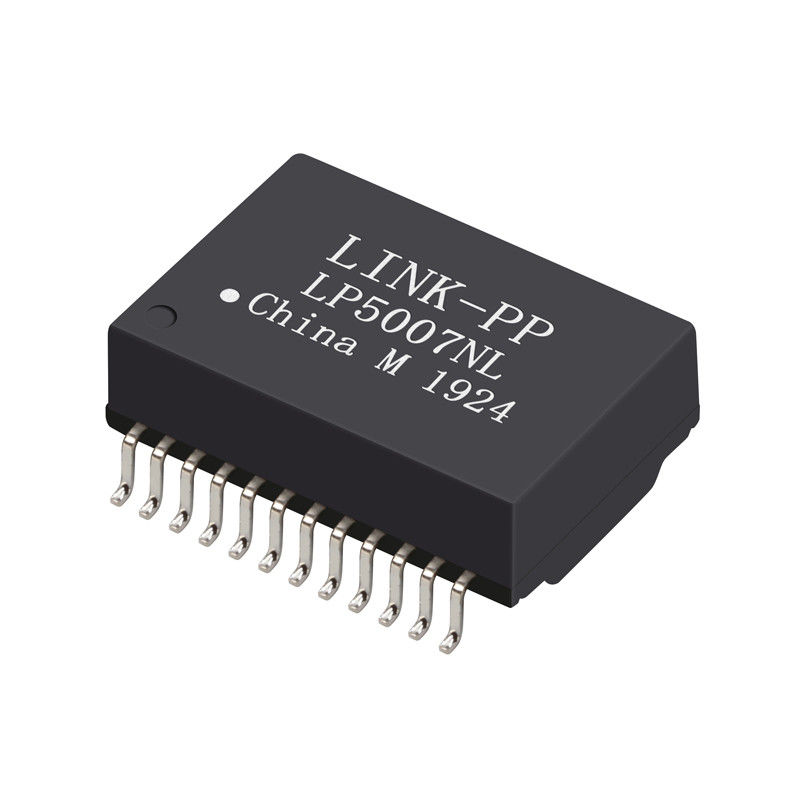

Αριθμό μοντέλου: LP5007NL
Όροι πληρωμής & ναυτιλίας
Ποσότητα παραγγελίας min: 400/2000/10K/25K
Τιμή: $0.06-$3.2
Συσκευασία λεπτομέρειες: T&R
Χρόνος παράδοσης: Απόθεμα
Όροι πληρωμής: TT, ημέρες NET30/60/90
Δυνατότητα προσφοράς: 3KK/Month
Στοιχείο: |
30FB-22NL |
Διαγώνιο P.N: |
LP5007NL |
Καρφώστε το αριθ.: |
24 καρφίτσες |
Σειρά: |
Ενιαίος μετασχηματιστής GigE λιμένων |
Ύφος λήξης: |
SMD/SMT |
Τάση απομόνωσης:: |
1500V |
Δείγματα: |
ελεύθερη προσφορά |
Διαγώνιο μέρος: |
30FB-22NL = LP5007NL |
κύκλος της ζωής: |
Περισσότερο από 20years |
Στοιχείο: |
30FB-22NL |
Διαγώνιο P.N: |
LP5007NL |
Καρφώστε το αριθ.: |
24 καρφίτσες |
Σειρά: |
Ενιαίος μετασχηματιστής GigE λιμένων |
Ύφος λήξης: |
SMD/SMT |
Τάση απομόνωσης:: |
1500V |
Δείγματα: |
ελεύθερη προσφορά |
Διαγώνιο μέρος: |
30FB-22NL = LP5007NL |
κύκλος της ζωής: |
Περισσότερο από 20years |
Ηλεκτρικά κατιόντα @ 25 °C Specifi
Αυτεπαγωγή ........................... 350 µH λεπτό.
με το συνεχές ρεύμα προκατειλημμένο @ 100 KHz, 0,2 Β 8 μΑ
Αυτεπαγωγή .......... 0,50 διαρροής μέγιστο µH.
@ 100 KHz, 0,2 Β
Τύπος ικανότητας ........ 25 pF Interwinding.
@ 100 KHz, 0,2 Β
ΣΥΝΕΧΗΣ αντίσταση .................... 0,90 μέγιστο Ω.
Απώλεια εισαγωγής ..................... 0.3-100 MHZ
μέγιστο -1,1 DB.
Επιστροφής απώλεια (DB λεπτό)
0.3-30 MHZ ..................................... - 18
40 MHZ ......................................... - 14,4
50 MHZ ......................................... - 13,1
60-80 MHZ ...................................... - 12
Διαγώνια συζήτηση (DB λεπτό)
0.3-30 MHZ ..................................... - 35
60-100 MHZ .................................... - 28
Κοινή απόρριψη τρόπου (DB λεπτό)
0.3-30 MHZ ..................................... - 40
60 MHZ ............................................ - 35
80-100 MHZ .................................... - 30
Γυρίζει την αναλογία ........................... 1 CT: 1± 5%
Γεια-δοχείο απομόνωσης….1500 VAC 1 μΑ 1 SEC.
Λειτουργούσα θερμοκρασία
.................................. -40° Γ σε +85 °C
|
Περιγραφή συσκευασίας Mfr
|
ROHS ΥΠΟΧΩΡΗΤΙΚΌ
|
|
ΠΡΟΣΙΤΟΤΗΤΑ υποχωρητική
|
Ναι
|
|
ΕΕ RoHS υποχωρητικό
|
Ναι
|
|
Θέση
|
Ενεργά περισσότερο από 20 έτη
|
|
Τύπος μετασχηματιστών
|
DATACOM ΜΕΤΑΣΧΗΜΑΤΙΣΤΗΣ
|
|
Εφαρμογή
|
Τοπικό LAN 10/100/1000 βάση-τ ETHERNET
|
|
Τάση απομόνωσης
|
1500.0 Β
|
|
Σύνδεση-PP σταυρός
|
LP5007NL ισοδύναμος σταυρός σειράς
|
|
Αρχείο διαθέσιμο
|
Δελτίο/PDF, τρισδιάστατα βήμα/IGS
|
|
Σειρά κατασκευαστών
|
PT61020EL διαγώνιο καρφίτσα στην καρφίτσα ανάλογο
|
|
Τοποθετώντας χαρακτηριστικό γνώρισμα
|
Η ΕΠΙΦΑΝΕΙΑ ΤΟΠΟΘΕΤΕΙ
|
|
Αριθμός λειτουργιών
|
4
|
|
Λειτουργούν θερμοκρασία-λ.
|
-40.0 CEL
|
|
Λειτουργία θερμοκρασία-Max
|
85.0 CEL
|
|
Μέθοδος συσκευασίας
|
ΤΑΙΝΙΑ & ΕΞΕΛΙΚΤΡΟ 350pcs/Reel
|
|
Φυσική διάσταση
|
L17.62XB12.2XH6.0 (χιλ.)
|
|
Αρχική αυτεπαγωγή
|
350.0 µH
|
|
Τελικός τελειώστε
|
ΚΑΣΣΙΤΕΡΟΣ
|
|
Γυρίζει την αναλογία (NP: NS)
|
1CT: 1 1CT: 1
|
|
Ύψος
|
6,0 χιλ.
|
|
Μήκος
|
17,62 χιλ.
|
|
Πλάτος
|
12,2 χιλ.
|
|
Πρόσθετο χαρακτηριστικό γνώρισμα
|
Η ΔΙΑΣΤΑΣΗ ΥΨΟΥΣ ΠΕΡΙΛΑΜΒΑΝΕΙ TEMINAL ΕΠΊΣΗΣ
|
