Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|

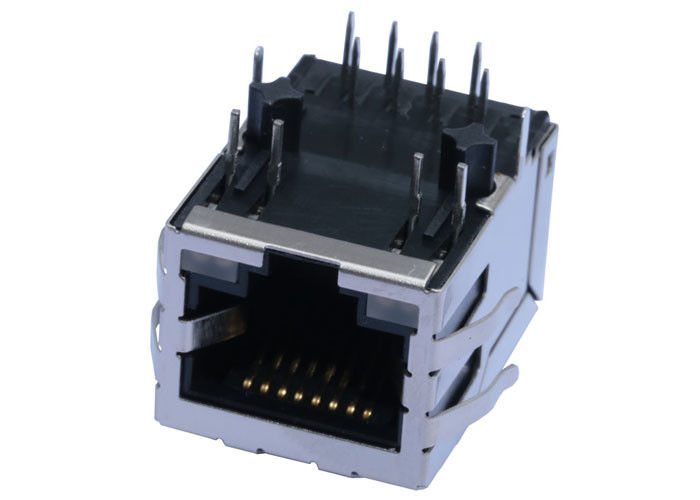

| Σύνδεση-PP αριθμός μερών: | LPJ4104G4NL | Διαγώνιος αριθμός μερών: | HFJ11-RPE26E-L55RL |
|---|---|---|---|
| Ταχύτητα: | 10/100 βάση-τ με το σημείο εισόδου | LED: | Πράσινος, κίτρινος/πράσινος, κίτρινος |
| Θύρα: | 1x1 ενιαίος | Πυρήνες: | 5 |
| Κυριώτερο σημείο: | γρύλος rj-45 ethernet,βιομηχανικός rj45 συνδετήρας |
||
| Σύνδεση-PP αριθμός μερών | LPJ4104G4NL |
| Σχεδιασμός του προτύπου | HFJ11-RPE26E-L55RL |
| Πυρήνες ανά λιμένα | 5 |
| Επιλογή οδηγήσεων | ΠΡΑΣΙΝΟΣ, ΚΙΤΡΙΝΟΣ/ΠΡΑΣΙΝΟΣ, ΚΙΤΡΙΝΟΣ |
| Σύρτης | ΕΤΙΚΕΤΤΑ ΚΑΤΩ |
| Αριθμός λιμένων | 1X1 |
| Τα PCB τοποθετούν τη γωνία | ΔΕΥΤΕΡΕΥΟΥΣΑ ΕΙΣΟΔΟΣ |
| Ύψος συσκευασίας (χιλ.) | 13.30 |
| Μήκος συσκευασίας (χιλ.) | 21.25 |
| Πλάτος συσκευασίας (χιλ.) | 15.93 |
| Ετικέττες της EMI ασπίδων | ΜΕ |
| Ταχύτητα | 10/100 βάση-τ |
| Θερμοκρασία | -40 σε +85℃ |
| Αναλογία RX στροφών | 1CT: 1CT |
| Αναλογία TX στροφών | 1CT: 1CT |
1. Χαρακτηριστικά γνωρίσματα τύπων προϊόντων:
1) Τύπος προϊόντων = συνδετήρας
2) Τύπος του Jack = RJ45
3) Σχεδιάγραμμα = πρότυπα
4) Τοποθετώντας προσανατολισμός PCB = δευτερεύουσα είσοδος (σωστή γωνία)
2. Μηχανική σύνδεση:
1) Διαμόρφωση του Jack = 1 X 1
3. Ηλεκτρικά χαρακτηριστικά:
1) Προστατευμένος = ναι
4. Σχετικά με το σώμα χαρακτηριστικά γνωρίσματα:
1) Διαμόρφωση λιμένων = ενιαίος
2) Δάχτυλα της EMI - κορυφή και πλευρές = με
3) Προσανατολισμός συρτών = πρότυπα - σύρτης κάτω
4) Μήκος ουρών PCB
5. Σχετικά με την επαφή χαρακτηριστικά γνωρίσματα:
1) Φορτωμένος εκ των προτέρων = ναι
2) Τύπος λήξης επαφών = μέσω της τρύπας
6. Προσδιορισμός που χαρακτηρίζει:
1) Χρώμα των αριστερών οδηγήσεων (θέση #1) = πράσινος, κίτρινος
2) Χρώμα των σωστών οδηγήσεων (θέση #2) = πράσινος, κίτρινος
7. Λειτουργούσα θερμοκρασία (°C) = -40 - +85
Εφαρμογές:
Χρησιμοποιημένος για τους εξοπλισμούς δικτύωσης και επικοινωνίας όπως η ΠΛΗΜΝΗ, κάρτα PC, διακόπτης, δρομολογητής, PC Mainboard, SDH, PDH, τηλέφωνο IP, xDSL διαποδιαμορφωτής
