Σύνδεσμοι RJ45 πολλαπλών και μονής θύρας

Εισαγωγή

Για τις εγκαταστάσεις δικτύων υψηλής αξιοπιστίας, οι διακόπτες, οι ενσωματωμένες πλακέτες, οι βιομηχανικοί δρομολογητές, η επιλογή μεταξύενιαίο λιμάνικαιΠολλαπλές θύρεςΣυνδέσεις RJ45Το LINK-PP προσφέρει και τις δύο κατηγορίες με μηχανικές επιλογές για ταχύτητα, ενσωμάτωση μαγνητικών, προστασία,και θερμική αντοχή.

1Συσκευές για την κατασκευή ηλεκτρικών συσσωρευτών

Χρησιμοποιήστε την ενσωμάτωση υποθέσεων και σχεδιασμού

Μία θύρα (1×1) RJ45Μοντζακς/ΜαγιάκςΤο χαρτοφυλάκιο του LINK-PP καλύπτει 10/100Base-T, 1000Base-T και αναδυόμενες 2.Αξιολογήσεις 5G10GBase-T.

Γενικά χαρακτηριστικά:

• Σχεδιασμός 8P8C, tab-up/down, THT ή SMT
• Προαιρετική θωράκιση, δείκτες δραστηριότητας LED, Auto-MDIX
• Βιομηχανικό εύρος λειτουργίας έως +85 °C ή υψηλότερο
• Ισχυρή απομόνωση, αξιόπιστο σήμα μέσω ενσωματωμένων μαγνητικών

- Δεν ξέρω.

2. Σύνδεσμοι RJ45 πολλαπλών θύρων

Διαμορφώσεις λιμένων και πυκνότητα

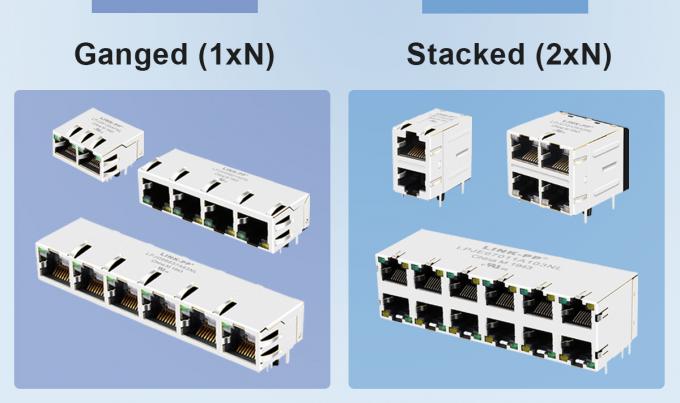

Οι συστοιχίες πολλαπλών θύρων LINK-PP περιλαμβάνουν μία σειρά (1×2,Ένα με τρία.1×4, 1×6, 1×8) και στοιβαγμένες επιλογές διπλής σειράς (2×1, 2×2, 2×4, 2×6, 2×8) ̇ υποστηρίζουν έως και 16 θύρες Ethernet σε ένα συμπαγές αποτύπωμα.

Οδηγίες σχεδιασμού και γενικές προδιαγραφές

Σύμφωνα με τον οδηγό σχεδιασμού LINK-PP:

• Υποστηρίζει ταχύτητες έως 10GBase‐T και HDBase‐T
• Διαθέσιμες επιλογές PoE: μη PoE, PoE, PoE+, PoE++, 2 ζεύγη ή 4 ζεύγη
• Τύποι τοποθέτησης: διάτρηση, SMT, pin-in-paste, press-fit
• Προστασία και LED προαιρετικά ανάλογα με τις ανάγκες σχεδιασμού
• Θερμοκρασίες λειτουργίας: 0 °C/+70 °C, −40 °C/+85 °C, −55 °C/+105 °C

3Πίνακας σύγκρισης: Μονό-έδρα έναντι πολλαπλών-έδρων

4. Σχεδιασμός και Προμήθειες

• Υποστήριξη ταχύτητας: Επιλέξτε με βάση την απαιτούμενη τάξη Ethernet (π.χ.10Base-T, 100Base-TX, 1000Base-T, 2,5GBase-T, 5GBase-T, 10GBase-T).
• Απαιτήσεις PoE: ΥποστήριξηΜη PoE, PoE, PoE+, PoE++, 2pr PoE, 4pr PoEανταποκρίνεται στα πρότυπα IEEE 802.3af/at.
• Θερμικές και περιβαλλοντικές προδιαγραφές: Για τις βιομηχανικές σανίδες, επιλέξτε μέρη με θερμοκρασία -40 °C ή χαμηλότερη.
• Διαχείριση ΕΜΕ: Συνιστάται η χρήση προστατευμένων μονάδων όταν χρησιμοποιούνται συνδέσεις υψηλής ταχύτητας ή σε θορυβώδη περιβάλλοντα.
• Στυλ και διάταξη τοποθέτησης:ΤΟΤ έναντι SMTέναντι THR, tab-down/up, στυλ κλειδαριών, πόστα κατακράτησης πλακέτων, βελτιστοποιούνται για την ροή συναρμολόγησης PCB και τη μηχανική σταθερότητα.
• Συμμόρφωση και αξιοπιστία: Όλοι οι σύνδεσμοι RJ45 υποστηρίζουν πιστοποιητικά RoHS, UL, ISO για αξιόπιστη ανάπτυξη.

Συμπεράσματα

Γιαηγέτες έργων και μηχανικοί προμηθειώνσχεδιασμός της ολοκλήρωσης του δικτύου chip-to-board:

1. ΧρήσηΣυμπλέκτες RJ45 μίας θύραςόταν οι μεμονωμένες θύρες, η ευέλικτη διάταξη και η υψηλή θερμική ανοχή είναι προτεραιότητες.
2. ΔιάλεξεΜονούλες RJ45 πολλαπλών θύρωνΓια τα σχέδια υψηλής πυκνότητας και την εξορθολογισμένη συναρμολόγηση, ειδικά σε διακόπτες, δρομολογητές ή ενσωματωμένα συστήματα πολλαπλών θύρων.
3. Αξιολογήστε την ταχύτητα, την υποστήριξη PoE, την προστασία, τη διαμόρφωση LED, το αποτύπωμα της πλακέτας και τις περιβαλλοντικές αξιολογήσεις κατά την επιλογή των εξαρτημάτων.
4. Το χαρτοφυλάκιο προϊόντων της LINK-PP είναι κατάλληλο για επαγγελματικές εφαρμογές με επαληθευμένα φύλλα δεδομένων και πιστοποιητικά συμμόρφωσης.

Εάν χρειάζεστε εξατομικευμένες συγκρίσεις μοντέλων ή βελτιστοποιημένες συστάσεις επιλογής εξαρτημάτων με βάση το BOM, θα χαρούμε να σαςνα βοηθήσει περαιτέρω.
