Λεπτομέρειες προϊόντων
Τόπος καταγωγής: Κίνα
Μάρκα: LINK-PP
Πιστοποίηση: UL,ROHS,Reach,ISO
Αριθμό μοντέλου: 1-2301994-0
Όροι πληρωμής & ναυτιλίας
Ποσότητα παραγγελίας min: 3-5 κομμάτια Δωρεάν δείγματα
Τιμή: Negotiable
Συσκευασία λεπτομέρειες: 50PCS/Tray, 1200pcs/Carton
Χρόνος παράδοσης: Απόθεμα
Όροι πληρωμής: TT, ημέρες NET30/60/90
Δυνατότητα προσφοράς: 4600K.PCS/4 εβδομάδες
Ταχύτητα: |
1 γραμμάριο |
Προστασία: |
Κρυμμένο |
Προσανατολισμός γραμματοσειράς: |
ΣΥΡΤΗΣ ΚΑΤΩ |
Τύπος: |
1-2301994-0 Μαγνητικός διακόπτης |
Δείκτης: |
Πράσινα / Κίτρινα LED |
Δείγματα: |
Δωρεάν (3-5 κομμάτια) |
Ταχύτητα: |
1 γραμμάριο |
Προστασία: |
Κρυμμένο |
Προσανατολισμός γραμματοσειράς: |
ΣΥΡΤΗΣ ΚΑΤΩ |
Τύπος: |
1-2301994-0 Μαγνητικός διακόπτης |
Δείκτης: |
Πράσινα / Κίτρινα LED |
Δείγματα: |
Δωρεάν (3-5 κομμάτια) |
| Παράμετρος | Προδιαγραφές |
|---|---|

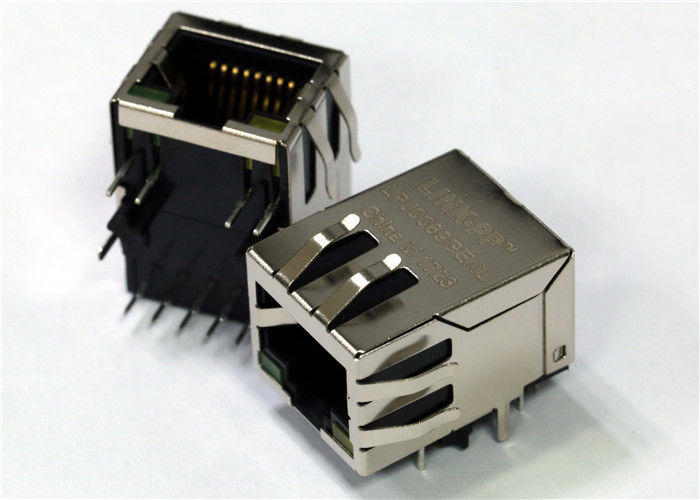

| Τύπος συνδετήρα μεμονωμένου τύπου | RJ45 Τζακ |
| Διαμόρφωση λιμένων | 1 x 1 (Λιμάνι) |
| Αριθμός θέσεων / φορτωμένων επαφών | 8P8C |
| Κατηγορία LAN | Κατηγορία 6 |
| Εγκατάσταση συνδέσμου | Μέσα από το Όρος Χόουλ |
| Προσανατολισμός συνδέσμου | Δικιά γωνία |
| Προστασία | Κρυμμένο |
| Μαγνητικά | Με μαγνητικά |
| Φώτα LED | Με LED |
| Φωτοσωλήνες | Χωρίς σωλήνα φωτός |
| Ταχύτητα | 1G |
| Λιμένες | 1 x 1 |
| Προσανατολισμός | R / A |
| Ετικέτα | Κάτω! |
| Περιοχή θερμοκρασίας λειτουργίας | -40°C έως 85°C |
| Συσκευή | Τ & Ρ |
| Τρόπος τάσης | - Ναι, ναι. |
| Τρέχουσα λειτουργία | - Ναι, ναι. |
ΚΥΡΙΣΤΙΚΑ χαρακτηριστικά
• Διευρυμένη θερμοκρασία λειτουργίας από -40°Cέως +85°C
• Η ελάχιστη διάρκεια ζωής του προϊόντος είναι 10 έτη
• 260 °C πινέλα επαναρρόφησης σε συγκόλληση με πάστα
• Πλαστική πάχους 0,76 μm [30 μιντ] χρυσού πάνω
1,27 μm [50 μinch] νικέλιο
• Βελτιωμένη ακεραιότητα EMI και ακεραιότητα σήματος
• Υποστηρίζεται τόσο η λειτουργία ρεύματος όσο και η λειτουργία τάσης
• Η πρίζα RJ45 με ενσωματωμένο μαγνητικό σύστημα με συντελεστή μορφής 1x1 καλύπτει πολλές βιομηχανικές εφαρμογές
• Η ενσωματωμένη μαγνητική μειώνει τις (αναλογικές) προσπάθειες σχεδιασμού
απαιτείται από τον πελάτη
• Προσφορά τυποποιημένων συσκευασιών με ταινία και κυλίνδρους ή με δίσκους για πλήρη
αυτοματοποιημένη ή χειροκίνητη διαδικασία συναρμολόγησης
Σημείωση για την τοποθέτηση του τζάκ:
Το RJ45 Jack πρέπει να αγγίζεται μόνο από το περίβλημα για να αποφευχθεί η παραμόρφωση, η μόλυνση ή άλλη βλάβη των πινέλων συγκόλλησης επαφής και, κατά περίπτωση, των πινέλων συγκόλλησης ασπίδας
Α. Σύνοψη
Η πρίζα RJ45 με ενσωματωμένο μαγνητικό σύστημα πρέπει να είναι καθαρή και ομοιόμορφα τοποθετημένη στην πλακέτα του υπολογιστή.
Β. Θέση
Προσδιορίστε ποια τρύπα στην πλακέτα του υπολογιστή θα λάβει το σημείο επαφής αριθμός ένα, στη συνέχεια προσανατολίστε το jack έτσι ώστε το σημείο συγκόλλησης αριθμός ένα να ευθυγραμμίζεται με την τρύπα.Στη συνέχεια, πατήστε την κορυφή του jack μέχρι να καθίσει στην πλακέτα του PC.
