Λεπτομέρειες προϊόντων
Τόπος καταγωγής: Κίνα
Μάρκα: LINK-PP
Πιστοποίηση: UL, ROHS, Reach, ISO

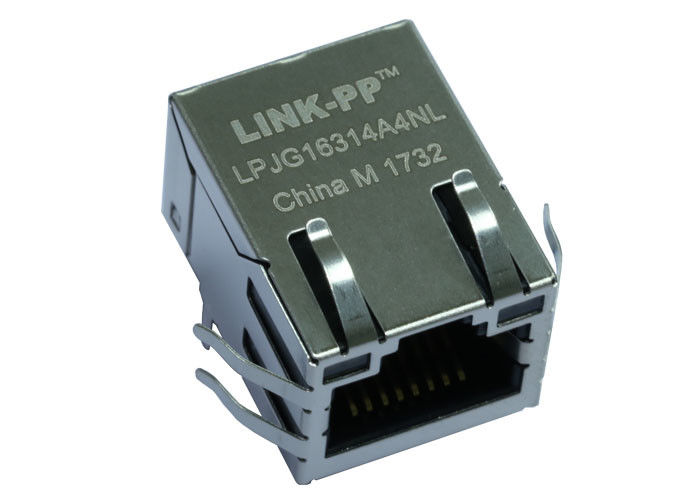

Αριθμό μοντέλου: 6605814-6 (LPJG16314A4NL)
Όροι πληρωμής & ναυτιλίας
Ποσότητα παραγγελίας min: 50/500/1000
Τιμή: Supportive
Συσκευασία λεπτομέρειες: 50PCS/Tray, 1200pcs/Carton
Χρόνος παράδοσης: Απόθεμα
Όροι πληρωμής: TT, ημέρες NET30/60/90
Δυνατότητα προσφοράς: 4600K.PCS/Month
Σειρά: |
Ο μαγνητικός Jack |
Διαμόρφωση λιμένων: |
1x1 |
Προστασία: |
προστατευμένο |
Τοποθετώντας γωνία: |
Σωστή γωνία |
Ύφος λήξης: |
Μέσα από την τρύπα |
AutoMDIX: |
υποστήριξη |
Σειρά: |
Ο μαγνητικός Jack |
Διαμόρφωση λιμένων: |
1x1 |
Προστασία: |
προστατευμένο |
Τοποθετώντας γωνία: |
Σωστή γωνία |
Ύφος λήξης: |
Μέσα από την τρύπα |
AutoMDIX: |
υποστήριξη |
Αριθμός τμήματος | Αριθμός λιμένα | Κατασκευαστής | Περιγραφή |
LPJG16314A4NL Σταυρό Tyco 6605814-6 | Ενιαίο λιμάνι | LINK-PP | 10/100M/1000Base-T RJ45 σύνδεσμος Ethernet με μαγνητικά |
| |||
Φύλο | ΚλείδωμαΠροσανατολισμός | EMI-Finger | Τύπος στερέωσης |
Τζακ (Γυναίκα) | Σηκώστε το | Με | Μέσα από την τρύπα |
| |||
Προσανατολισμός | Τερματισμός | Χρώμα LED | Προστασία |
90° γωνία (δεξιά) | Συναρμολόγηση | Γ/Υ & Γ/Υ | Κρυμμένο |
ΣΗΜΕΙΩΣΗ: 4Οι μαγνήτες είναι συμμετρικοί και υποστηρίζουν AUTO-MDI/MDIX.
| |||
ΑΠΟΤΕΛΕΙΑ ΕΝΤΑΣΗΣ (IL):1.1dB MAX Από 0,5 MHz έως 100 MHz
Επιστροφή ΣΧΕΤΩΝ ((RL):
18dB MIN Από 0,5 MHz έως 40 MHz
12-20LOG ((f/80) dB MIN Από 40,1 MHz έως 100 MHz
ΑΝΤΕΝΟΜΑΤΗΣΗ ΚΡΟΣΣΣΤΑΛΚ
35dB MIN Από 0,5 MHz έως 40 MHz
33-20LOG ((f/50) dB MIN Από 40,1 MHz έως 100 MHz
ΣΥΜΒΟΥΛΙΑ ΑΠΟΤΑΣΗΣ ΣΥΜΒΟΥΛΙΑΣ (CMRR):30dB MIN Από 0,5 MHz έως 100 MHz
Η τάση απομόνωσης:2250VDC (MAX) για 60 δευτερόλεπτα με χρόνο άνοδος 500V/sec.
Οι αντίστοιχοι LED 250 OHM είναι προαιρετικοί, παρακαλούμε ανατρέξτε στο διάγραμμα για την παρουσία ή την απουσία αντίστοιχων LED.
ΠΟΛΙΤΙΚΟ LED:
ΠΡΟΕΔΙΚΟΥΣ ΤΟΥΝΟΥΛΟΓΟΣ ((Α D): GREEN 568 nm TYP. σε IF=20mA
ΠΡΟΣΤΡΟΠΟΙΗΣΗ ((VF): ΠΛΕΝΟ ΤΥΠΟ 2.2V. σε IF=20mA
ΠΡΟΕΔΙΚΟΥΣ ΤΟΥΣ ΤΟΥΣ ΤΟΥΣ ΤΟΥΣ (Δ): ΚΙΛΟΥ 588 nm TYP. σε IF=20mA
ΠΡΟΣΚΕΤΗΣΗ ((VF): ΚΑΛΟΣ 2.1V ΤΥΠ. σε IF=20mA
ΔΙΚΑΡΟΜΕΝΟ ΔΕΛΟΣ ΤΟΥ ΚΑΛΟΥΝΟΥ ((Α D): ORANGE 605 nm TYP. σε IF=20mA
ΠΡΟΣΤΡΟΠΟΙΗΣΗ ((VF): ORANGE 2.1V TYP. σε IF=20mA
Εάν το LED έχει αντίσταση 250 OHM, το LED τροφοδοτείται με τάση 5V και το ισχύς λειτουργίας MAX είναι 20mA.
ΠΟΛΙΤΙΚΟ LED:
ΠΡΟΕΔΙΚΟΥΣ ΤΟΥΝΟΥΛΟΓΟΣ ((Α D): GREEN 568 nm TYP. σε VF=5V
ΠΡΟΣΚΕΤΙΚΟΣ ΤΡΑΜΠΟΣ ((IF): GREEN 12 mA TYP. σε VF=5V
ΠΡΟΕΔΙΚΟΣ ΤΟΥΝΟΥΛΟΓΟΣ ((Α D): ΚΙΛΟΥ 588 nm TYP. σε VF=5V
ΠΡΟΣΚΕΤΙΚΟ ΤΩΡΑ (IF): ΚΑΛΟ 13 mA TYP. σε VF=5V
