Λεπτομέρειες προϊόντων
Τόπος καταγωγής: Guangdong, Κίνα
Μάρκα: LINK-PP
Πιστοποίηση: UL,ROHS,Reach,ISO
Αριθμό μοντέλου: 47F-1205GYD2
Όροι πληρωμής & ναυτιλίας
Ποσότητα παραγγελίας min: 50/500/1000
Τιμή: Supportive & Competitive
Συσκευασία λεπτομέρειες: 50 PC σε 1 δίσκο, 24tray σε 1 χαρτοκιβώτιο, που είναι 32*30*31, 9 ΚΛ (1200pcs) κάθε χαρτοκιβωτίου
Χρόνος παράδοσης: Απόθεμα
Όροι πληρωμής: TT, ημέρες NET30/60/90
Δυνατότητα προσφοράς: 3000000/μήνα
μέρος αριθμού: |
47F-1205GYD2 |
η μαζική παραγωγή: |
47F-1205GYD2 |
Αρχικό Munafactuer: |
Σύνδεση-PP |
εφαρμογή: |
10/100Base-τ |
Οικογένεια: |
Γρύλοι με Magnetics |
Mouting: |
ΕΜΒΥΘΙΣΗ/τοπ είσοδος |
μέρος αριθμού: |
47F-1205GYD2 |
η μαζική παραγωγή: |
47F-1205GYD2 |
Αρχικό Munafactuer: |
Σύνδεση-PP |
εφαρμογή: |
10/100Base-τ |
Οικογένεια: |
Γρύλοι με Magnetics |
Mouting: |
ΕΜΒΥΘΙΣΗ/τοπ είσοδος |

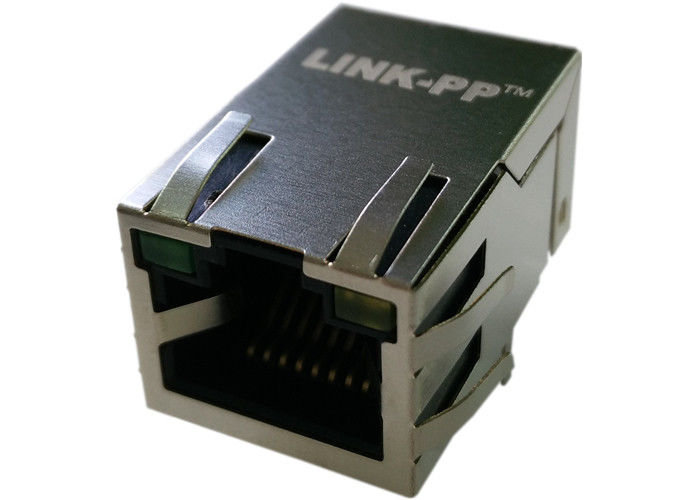

| 47F-1205GYD2 | Magjack 47F-1205GYD2 | 10/100Mbps | RJ45 με το εσωτερικό magnetics |
47F-1205GYD2 YDS Cross/PDF/datasheet/Price/3D/Cross
RJ45 10/100 ΜΑΓΝΗΤΙΚΉ ΕΝΌΤΗΤΑ ΒΆΣΗ-Τ JACK W ITH
ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΓΝΩΡΊΣΜΑΤΑ
● 1X1 ετικέττα-επάνω, 1» μακρύ RJ45 με το εσωτερικό magnetics
● 8 ή 6 εκδόσεις καρφιτσών σημάτων καρφιτσών διαθέσιμες
● Διαθέσιμος με και χωρίς LEDs
● Κατάλληλος για τη ΓΑΤΑ γρήγορο Ethernet καλώδιο 5 & 6 ή καλύτερο UTP
● Το εσωτερικό magnetics είναι 100% που εξετάζονται ηλεκτρικά για το γεια-ΔΟΧΕΊΟ και τη λειτουργία
● 350 µH ελάχιστο OCL με 8 μΑ προκαταλαμβάνει το ρεύμα
● Αναγνωρισμένος από UL 60950-1
Υλικό κατοικίας:
ΥΛΙΚΟ: ΝΑΥΛΟΝ ΤΥΠΟΠΟΙΗΜΈΝΟ ΧΡΏΜΑ GF (Fr50) UL94V-0: ΜΑΥΡΟΣ
Υλικό ενθέτων:
ΥΛΙΚΟ: Phos-χαλκός C5210 EH-πάχος 0.35mm
Ένθετο – PBT GF UL94V-0
1.PLATING (1) ΝΙΚΕΛΙΟ
2.PLATING (2) 100%Sn
3.PLATING (3) ΧΡΥΣΟΣ (3u " ~50u»)
Υλικό πιάτων: PBT GF UL 94V-0
Υλικό καρφιτσών επαφών:
ΥΛΙΚΟ: Phos-χαλκός C5191-πάχος 0.35mm
1.PLATING (1) ΝΙΚΕΛΙΟ
2.PLATING (2) 100%Sn
Υλικό προστατευτικών καλυμμάτων: ΝΙΚΈΛΙΟ ΕΠΈΝΔΥΣΗΣ ΟΡΕΙΧΑΛΚΟΥ C2680
Λειτουργούσα ζωή: 750 κύκλοι λεπτό.
Περιβαλλοντικός
Temp αποθήκευσης: - 40℃TO +85℃
Λειτουργούντα Temp: 0℃TO +70℃
ΣΥΝΤΡΟΦΟΙ ΜΕ ΤΟ ΜΟΡΦΩΜΑΤΙΚΟ ΒΟΥΛΩΜΑ ΠΟΥ ΠΡΟΣΑΡΜΟΖΕΤΑΙ ΣΤΟ ΜΈΡΟΣ 68, SUBPARTF ΤΗΣ FCC
| 47F-1205GYD2 RJ45 10/100 βάση-τ Jack με τη μαγνητική ενότητα 1CT: 1CT αναλογία στροφών | ||
|---|---|---|
| 47F-1205GYD2 | Stewart Connector | Si-60136-φ |
| Arj11a-masl-QU2 | ARJC07-111071A | Arj11c-MCSAT α-β-XMU2 |
| ARJC07-111071A | 47F-1205GYD2 | Arj11c-MASAA β-α-XLU2 |
| Arj11a-mdsn-mu2 | ARJC02-111006K | Arj11c-MASAB β-α-XMU2 |
| ARJC07-111071A | ARV11-3824I | Arj11c-MASAD α-α-XMU2 |
| Arj11b-masaa-mu2 | ARJC02-111006K | ARJC01-111002AR |
| 47F-1205GYD2 | ARJC01-111002AR | Arj11d-masb-β-α-XMU2 |
| Arj11b-masaj-mu2 | ARJC01-111002T | Arj11d-mcsc-LU2 |
| 47F-1205GYD2 | ARJC02-111006K | Arj11d-mdsd-α-β-XLT2 |
| Arj11b-masan-LU2 | 13F-60NDK2NL | 47F-1205GYD2 |
| Arj11b-masbf-LU2 | ARJC01-111002AR | Arj11d-mdse-α-β-XMU2 |
| 47F-1205GYD2 | 13F-60NDK2NL | Arj11d-mase-α-β-XMU2 |
| Arj11b-mascb-LT2 | Arjp11a-masa-β-α-EMU2 | Arj11d-mdsg-β-α-XMU2 |
| Arj11b-mbscb-α-β-ELT2 | Si-60136-φ | Arj11d-masg-β-α-XMU2 |
| ARJC01-111002AR | Arjp11a-mbsb-α-β-EMU2 | Arj11d-masg-α-XMU2 |
| Arj11b-mesbq-α-β-EMU2 | ARJC02-111006E | ARJC01-111002AR |
| Arj11b-masbq-mu2 | Arjp11b-masa-β-α-EMU2 | Arj11d-mdsh-α-β-XLU2 |
| ARJC07-111071A | Arjp11b-mbsb-α-β-EMU2 | Arj11d-πολτοποιώ-β-α-XLU2 |
| Arj11b-mfsbq-α-EMU2 | ARJC07-111071A | Arj11d-mbsj-α-DA-HLT2 |
| 47F-1205GYD2 | Arjp11c-masb-αβ-α-FMU2 | Arj11d-mbsk-α-DA-HMU2 |
| Arj11b-masbr-QU2 | 13F-60NDK2NL | Arj11d-mbsl-α-DA-HLU2 |
ΣΗΜΕΙΩΣΕΙΣ ΔΟΚΙΜΗΣ (25±5℃)
1.TR: (100KHZ, 0.1V)
TX=1CT: 1CT ±3% RX=1CT: 1CT ±3%P2.LX: (προκατάληψη 100KHz, 100mV, 8mA, συνεχούς ρεύματος)
ΚΑΡΦΙΤΣΕΣ: (P1, P2), (P7, P8) =350UH Λ.
3.HIPOT:
ΚΑΡΦΙΤΣΕΣ (P1, P3, P2) (J1, J2) ΣΕ =1500VAC ΓΙΑ 60 ΔΕΥΤΕΡΌΛΕΠΤΑ
ΚΑΡΦΙΤΣΕΣ (P7, P6, P8) (J3, J6) ΣΕ =1500VAC ΓΙΑ 60 ΔΕΥΤΕΡΌΛΕΠΤΑ
4.INSERTION ΑΠΩΛΕΙΑ:
-1.0dB ΑΝΩΤΑΤΟ @ 1.0MHz σε 65MHz
5.RETURN ΑΠΩΛΕΙΑ:
-20dB ΕΛΑΧΙΣΤΟ @ 1MHz σε 10MHz
-16dB ΕΛΑΧΙΣΤΟ @ 10MHz σε 30MHz
-12dB ΕΛΑΧΙΣΤΟ @ 30MHz σε 60MHz
-10dB ΕΛΑΧΙΣΤΟ @ 60MHz σε 100MHz
6.CROSS ΣΥΖΗΤΗΣΗ:
-40dB ΕΛΑΧΙΣΤΟ @1MHz σε 30MHz
-35dB ΕΛΑΧΙΣΤΟ @30MHz σε 60MHz
-30dB ΕΛΑΧΙΣΤΟ @60MHz σε 100MHz
7.COMMON ΣΤΗΝ ΚΟΙΝΗ ΑΠΟΡΡΙΨΗ ΤΡΟΠΟΥ:
-30dB ΕΛΑΧΙΣΤΟ @1MHz σε 50MHz
-20dB ΕΛΑΧΙΣΤΟ @50MHz σε 150MHz
8.OPERATING ΘΕΡΜΟΚΡΑΣΙΑ: 0℃~70℃.
47F-1205GYD2
