| Στοιχείο αριθ.: | H2260FNL/XF35066B | Κατηγορία: | Σημείο εισόδου Magnetics, ενότητα 10/100BASE-TX VoIP |
|---|---|---|---|
| Αναλογία στροφών: | 1CT: 1CT | Μοντάρισμα: | Surface Mount |
| Μέγεθος/διάσταση: | 12.7mm X 9.3mm | Ύψος - που κάθεται (Max): | 6.20mm |
| Disponibili Archivi: | PDF/3D/ISG/Stp/Step/Datasheet | ||
| Κυριώτερο σημείο: | magnetics σημείου εισόδου,Μετασχηματιστής Ethernet |
||
| H2260FNL/XF35066B | Μετασχηματιστής 1:1 Ethernet | Γρήγορο φίλτρο του τοπικού LAN | 10/100 βάση-τ SMD |
Βασική περιγραφή:

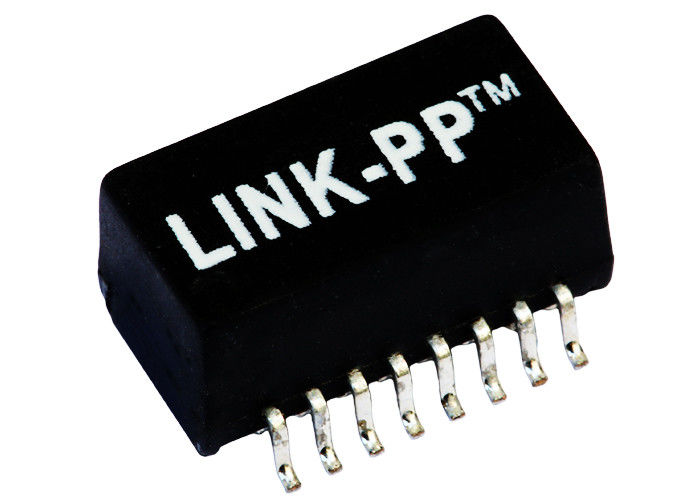

H2260FNL δύναμη πάνω στις ενότητες Ethernet XF35066B 10/100base-TX VoIP Magnetics
Ενιαίος μετασχηματιστής XF35066B λιμένων 10/100Base-τ
Ενότητες H2260FNL 10/100 μετασχηματιστών σημείου εισόδου βάση-τ
Γρήγορος Ethernet μετασχηματιστής XF35066B λιμένων σημείου εισόδου ενιαίος
Μέγιστη εκτίμηση 245°C θερμοκρασίας επανακυκλοφορίας RoHS
IEEE 802.3af/ANSI X3.263 υποχωρητική απόδοση
☛ IEEE802.3af υποχωρητικό
☛ UL/EN60950 που αναγνωρίζεται
ηλεκτρική δοκιμή ☛ 100%
γεια-δοχείο ☛ 1500Vrms
☛ Κατοχυρωμένη με δίπλωμα ευρεσιτεχνίας ανοικτή κατασκευή πλαισίων
☛ Σχεδιαστής και κατασκευαστής για 18 έτη.
☛ 2500 εργασίες, 4 εγκαταστάσεις
☛ Σίγουρα συσκευή ανάλυσης δικτύων τρηματωδών σκωλήκων περασμάτων
☛ Απόθεμα ή 4 εβδομάδες.
☛ Εύκαμπτο σχέδιο σύμφωνα με τα απαραίτητα informations των πελατών χωρίς οποιαδήποτε exral αμοιβή.
| Αριθμός λιμένων | Εφαρμογές | Αναλογία στροφών | Δύναμη πάνω σε Ethernet |
| Ενιαίος λιμένας | 10/100Base-τ | 1:1 | Σημείο εισόδου Xfrmr σημάτων |
| Συσκευασία | Κατεύθυνση ετικεττών | Τοποθετώντας τύπος | Η επαφή τελειώνει |
| Εξέλικτρο, χαρτοκιβώτιο | -- | SMT/SMD | -- |
| Αριθμός καρφιτσών | Προστατευτικό κάλυμμα | Τάση απομόνωσης | Χρώμα οδηγήσεων |
| 16 καρφίτσες | -- | 1500 Vrms | - |
ΣΗΜΕΙΩΣΕΙΣ:
1.Designed για να υποστηρίξει την εφαρμογή,
όπως SOHO (ADSL διαποδιαμορφωτές), η LAN--μητρική κάρτα (LOM), η πλήμνη και οι διακόπτες.
2.With διάφορες αναλογίες στροφών.
3.RoHS εκτίμηση 245℃ ύλης συγκολλήσεως «NLE» μέγιστη.
Ηλεκτρικές προδιαγραφές @25℃
1.Turns αναλογία:
TX=1CT: 1CT RX=1CT: 1CT
2.OCL: 350uH λ.
@100KHz, 100mV, 8mADC προκατειλημμένο
3.Insertion απώλεια:
0.1-100MHz: - 1.0dB MAX
4.Return απώλεια (ΤΎΠΟΣ DB):
30MHz: - 18 60MHz: - 14
80MHz: - 12
5.Crosstalk (ΤΎΠΟΣ DB):
30MHz: - 35 60MHz: - 35
100MHz: - 35
6.DCMR (ΤΎΠΟΣ DB):
30MHz: - 40 50MHz: - 40
100MHz: - 40
7.Isolation τάση: 1500Vrms λ.
8.Operating θερμοκρασία: 0℃~70℃.
