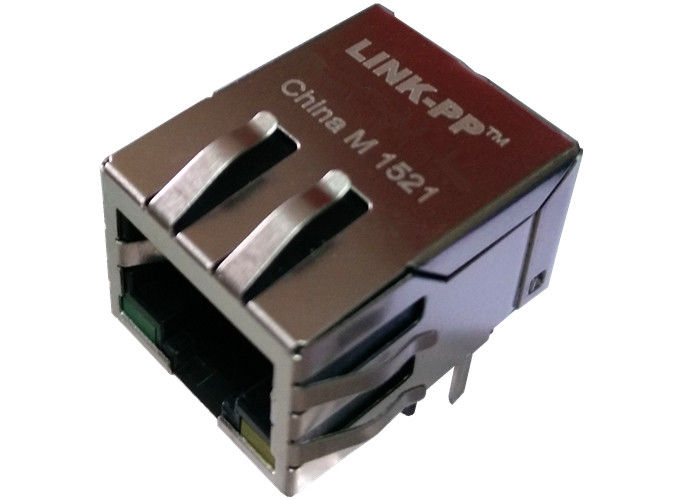

Rda-115BDS1A RJ45 με το ενσωματωμένο PCB Jack LPJ0147AENL Magnetics

Rda-115BDS1A RJ45 με το ενσωματωμένο PCB Jack LPJ0147AENL Magnetics

Γρήγορες λεπτομέρειες

1.10/100 βάση-τ με LEDS, με το Emi-δάχτυλο

2.1x1 ετικέττα-κάτω από RJ45

3.Through μορφωματικός γρύλος τρυπών RJ45

μήκος RJ45 Magjack του 4.21.3mm

5.RDA-115BDS1A 【που σχεδιάζει πρότυπο】

Μαζική παραγωγή 【πρότυπο】 6.LPJ0147AENL

Χαρακτηριστικά γνωρίσματα και οφέλη

1. Μέγιστη εκτίμηση 260°C θερμοκρασίας ύλης συγκολλήσεως κυμάτων RoHS
2. Κατάλληλος για τη ΓΑΤΑ γρήγορο Ethernet καλώδιο 5 & 6 ή καλύτερο UTP
3. Ανταποκρίνεται IEEE 802,3 στην προδιαγραφή
4. 350µH ελάχιστο OCL με 8mA προκαταλαμβάνει το ρεύμα
5. Υψηλή επίδοση για την ΑΝΩΤΑΤΗ καταστολή της EMI για τις συνείδησης των τιμών εφαρμογές

Περιγραφή:

10/100 βάση-TX RJ45 1x1 ετικέττα-κάτω από την καρφίτσα 8 ενσωμάτωσε το συνδετήρα Magnetics, με σκοπό να υποστηρίξει τις συνείδησης των τιμών καταναλωτικές εφαρμογές μεγάλης ποσότητας όπως: ADSL διαποδιαμορφωτές, καλωδιακό μόντεμ, STB και βίντεο κατόπιν παραγγελίας.

1. Χαρακτηριστικά γνωρίσματα τύπων προϊόντων:

  1) Τύπος προϊόντων = συνδετήρας
  2) Τύπος του Jack = RJ45
  3) Σχεδιάγραμμα = πρότυπα
  4) Τοποθετώντας προσανατολισμός PCB = δευτερεύουσα είσοδος εισόδων (σωστή γωνία) /Top (κάθετη)

2. Μηχανική σύνδεση:
  1) Διαμόρφωση του Jack = 1 X 1

3. Ηλεκτρικά χαρακτηριστικά:
  1) Προστατευμένος = ναι

4. Σχετικά με τη λήξη χαρακτηριστικά γνωρίσματα:
  1) Δάχτυλο της EMI - κατώτατο σημείο = χωρίς
  2) Μέθοδος λήξης = ύλη συγκολλήσεως

5. Σχετικά με το σώμα χαρακτηριστικά γνωρίσματα:
  1) Διαμόρφωση λιμένων = ενιαίος/πολυ
  2) Δάχτυλα της EMI - κορυφή και πλευρές = με χωρίς
  3) Προσανατολισμός συρτών = πρότυπα - σύρτης κάτω
  4) Μήκος ουρών PCB

6. Σχετικά με την επαφή χαρακτηριστικά γνωρίσματα:
  1) Φορτωμένος εκ των προτέρων = ναι
  2) Ο τύπος λήξης επαφών = μέσω της τρύπας/η επιφάνεια τοποθετεί

7. Στεγάζοντας σχετικά χαρακτηριστικά γνωρίσματα:
  1) Ύφος συνδετήρων = Jack

8. Βιομηχανικά τυποποιημένοι:
  1) RoHS/ELV συμμόρφωση = RoHS υποχωρητικό, ELV υποχωρητικό
  2) Η αμόλυβδη ύλη συγκολλήσεως επεξεργάζεται = ύλη συγκολλήσεως κυμάτων ικανή σε 240°C,

      Ύλη συγκολλήσεως κυμάτων ικανή σε 260°C, ύλη συγκολλήσεως κυμάτων ικανή σε 265°C
  3) RoHS/ELV η ιστορία συμμόρφωσης = πάντα ήταν RoHS υποχωρητικό

9. Προσδιορισμός που χαρακτηρίζει:
  1) Χρώμα των αριστερών οδηγήσεων (θέση #1) = πράσινος - αντιστάτης 250 ωμ
  2) Χρώμα των σωστών οδηγήσεων (θέση #2) = πράσινος - αντιστάτης 250 ωμ

10. Όροι για τη χρήση:
  1) Ισχύει = τυπωμένος πίνακας κυκλωμάτων
  2) Περιβαλλοντικές συνθήκες = γραφείο/εγκαταστάσεις
  3) Λειτουργούσα θερμοκρασία (°C) = 0 - 70/-40 - +85

Εφαρμογές:

Χρησιμοποιημένος για τους εξοπλισμούς δικτύωσης και επικοινωνίας όπως η ΠΛΗΜΝΗ, κάρτα PC, διακόπτης, δρομολογητής, PC Mainboard, SDH, PDH, τηλέφωνο IP, xDSL διαποδιαμορφωτής, λύσεις τηλεφωνικών κέντρων, σύνθετοι μετασχηματιστές, οργάνωση πυλών VOIP, πρωτόκολλο πυλών συνόρων, γρήγορος διακόπτης ethernet…

Ανταγωνιστικό πλεονέκτημα:

18 έτη εμπειρίας παραγωγής,

2600 προσωπικό,

100% δοκιμή

Εύκαμπτος χρόνος παράδοσης

Κύριος πελάτης:

Tj, Intel, Samsung, τρηματώδης σκώληκας, Jabil, Flextronics, κυπαρίσσι, Freescale .......
