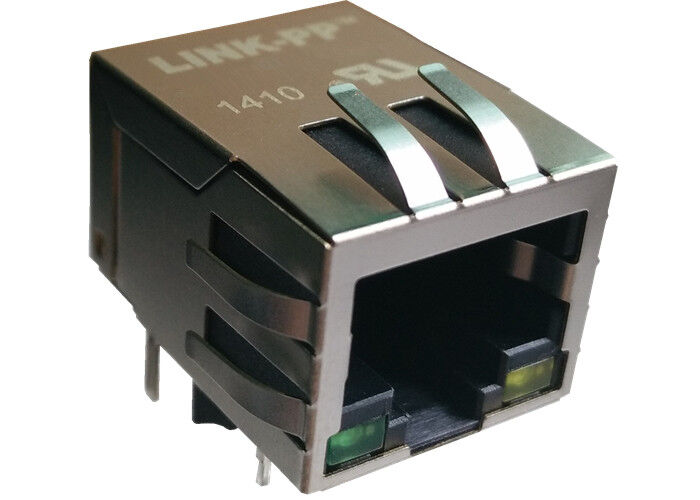

100base τοποθετημένος συνδετήρας 13F-67CGYDS2NL λιμένων PCB RJ45 ενιαίος/8 καρφίτσα RJ45

100base τοποθετημένος συνδετήρας 13F-67CGYDS2NL λιμένων PCB RJ45 ενιαίος/8 καρφίτσα RJ45

Γρήγορες λεπτομέρειες

•  10/100 ΒΑΣΗ RJ45

• 1X1 ετικέττα κάτω

• RJ45 μορφωματικός γρύλος

• Μαγνητικά σχέδια για να υποστηρίξει κάθε PHY
• Ανταποκριθείτε ή υπερβείτε IEEE 802.3af και Ansi X3.263 στα πρότυπα
• συμπεριλαμβανομένου 350uH ελάχιστο OCL με 8mA προκατειλημμένο
• Ελάχιστη απομόνωση 1500Vrms ανά IEEE 802,3 απαίτηση
• Σχεδιασμένος για τη μετάδοση 100 βάσεων άνω των του καλωδίου utp-5
• Μεγέθους όπως το μορφωματικό γρύλο rj-45 για να σώσει το διάστημα πινάκων PCB
• Αναγνωρισμένος από UL 60950-1

Περιγραφή:


100base τοποθετημένος συνδετήρας 13F-67CGYDS2NL λιμένων PCB RJ45 ενιαίος/8 καρφίτσα RJ45

1. Χαρακτηριστικά γνωρίσματα τύπων προϊόντων:

  1) Τύπος προϊόντων = συνδετήρας
  2) Τύπος του Jack = RJ45
  3) Σχεδιάγραμμα = πρότυπα
  4) Τοποθετώντας προσανατολισμός PCB = δευτερεύουσα είσοδος εισόδων (σωστή γωνία) /Top (κάθετη)

2. Μηχανική σύνδεση:
  1) Διαμόρφωση του Jack = 1 X 1

3. Ηλεκτρικά χαρακτηριστικά:
  1) Προστατευμένος = ναι

4. Σχετικά με τη λήξη χαρακτηριστικά γνωρίσματα:
  1) Δάχτυλο της EMI - κατώτατο σημείο = χωρίς
  2) Μέθοδος λήξης = ύλη συγκολλήσεως

5. Σχετικά με το σώμα χαρακτηριστικά γνωρίσματα:
  1) Διαμόρφωση λιμένων = ενιαίος/πολυ
  2) Δάχτυλα της EMI - κορυφή και πλευρές = με χωρίς
  3) Προσανατολισμός συρτών = πρότυπα - σύρτης κάτω
  4) Μήκος ουρών PCB

6. Σχετικά με την επαφή χαρακτηριστικά γνωρίσματα:
  1) Φορτωμένος εκ των προτέρων = ναι
  2) Ο τύπος λήξης επαφών = μέσω της τρύπας/η επιφάνεια τοποθετεί

7. Στεγάζοντας σχετικά χαρακτηριστικά γνωρίσματα:
  1) Ύφος συνδετήρων = Jack

8. Βιομηχανικά τυποποιημένοι:
  1) RoHS/ELV συμμόρφωση = RoHS υποχωρητικό, ELV υποχωρητικό
  2) Η αμόλυβδη ύλη συγκολλήσεως επεξεργάζεται = ύλη συγκολλήσεως κυμάτων ικανή σε 240°C,

      Ύλη συγκολλήσεως κυμάτων ικανή σε 260°C, ύλη συγκολλήσεως κυμάτων ικανή σε 265°C
  3) RoHS/ELV η ιστορία συμμόρφωσης = πάντα ήταν RoHS υποχωρητικό

9. Προσδιορισμός που χαρακτηρίζει:
  1) Χρώμα των αριστερών οδηγήσεων (θέση #1) = πράσινος - αντιστάτης 250 ωμ
  2) Χρώμα των σωστών οδηγήσεων (θέση #2) = πράσινος - αντιστάτης 250 ωμ

10. Όροι για τη χρήση:
  1) Ισχύει = τυπωμένος πίνακας κυκλωμάτων
  2) Περιβαλλοντικές συνθήκες = γραφείο/εγκαταστάσεις
  3) Λειτουργούσα θερμοκρασία (°C) = 0 - 70/-40 - +85

Εφαρμογές:

Χρησιμοποιημένος για τους εξοπλισμούς δικτύωσης και επικοινωνίας όπως η ΠΛΗΜΝΗ, κάρτα PC, διακόπτης, δρομολογητής, PC Mainboard, SDH, PDH, τηλέφωνο IP, xDSL διαποδιαμορφωτής

Ανταγωνιστικό πλεονέκτημα:

16 έτη εμπειρίας παραγωγής,

2600 προσωπικό,

100% δοκιμή

Εύκαμπτος χρόνος παράδοσης
