Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
Τύπος: | Ο μαγνητικός Jack | Υλικό ασπίδας: | Άλλες χημικές ουσίες |
---|---|---|---|
Υλικό επαφής Φωσφόρος Χάλκινος: | Χαλκός φωσφόρων | Υλικό στέγασης: | θερμοπλαστικά |
Αξιολόγηση εύφλεκτης ικανότητας: | UL 94 Β-0 | Κατηγορία επιπέδου ευαισθησίας στην υγρασία: | Ανώτατη βαθμολογία 1 |
Κυριώτερο σημείο: | 1x1 Tab-UP Pulse Rj45,Δοκιμαστική συσκευή,J1011F21PNL |

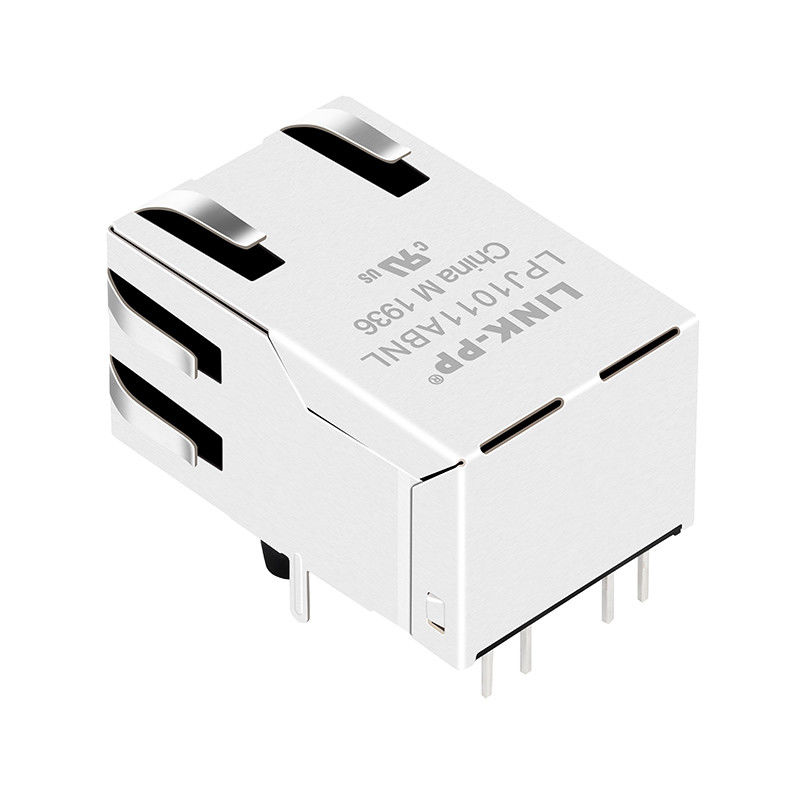

Άρθρα | 10GBase-T Through Hole RJ45 συνδετήρας με LED |
---|---|
Παλμός P/N | Ειδικότερα: |
LINK-PP Π/Ν | LPJ1011ABNL |
Μαγνητικά | Ενσωματωμένο |
Φύλο | Τζακ (Γυναίκα) |
Προσανατολισμός τοποθέτησης PCB | Πλευρική είσοδος |
Προσανατολισμός κλειδαριού | Τυπικό - Κλειδώματα |
ΛιμένεςΔιαμόρφωση | 1X1 |
Ταχύτητα | 10/100 BASE-TX |
AutoMDIX | Με |
Γωνία τοποθέτησης | Δικιά γωνία |
Αριθμός θέσεων/συνδέσεων | 8P8C |
Επενδύσεις | Καμία |
Χρώμα LED L / R | Πράσινο / Κίτρινο |
Μέθοδος τερματισμού | Συναρμολόγηση |
Τύπος τερματισμού επαφής | Μέσα από την τρύπα |
Κρυμμένο | - Ναι, ναι. |
Δάχτυλα EMI | Πάνω και πλάγια |
Θερμοκρασία λειτουργίας | 0°C έως +70°C |
Διαδικασίες συγκόλλησης χωρίς μόλυβδο | Συναρμολογητής κυμάτων ικανός να λειτουργεί σε θερμοκρασία 260°C |
Εφαρμόζεται σε: | Τυπωμένα κυκλώματα |
Διάσταση ((LxWxH) | 25.25*16.15*13.45mm |
Κατάσταση RoHS | Συμμόρφωση με το RoHS |
Δείγμα | Διαθέσιμο |
Δελτίο δεδομένων Συνδέτης RJ45 | LPJ1011ABNL.pdf |
Ειδικότερα:1x1 Εναλλακτικός συνδετήρας RJ45Με ενσωματωμένο μαγνητικό διευκολύνει τη σύνδεση του δικτύου σας.
1. TR: ((100KHZ, 0,1V) ·
Δοκιμαστική δοκιμή
2. LX: (100KHz,100mV, 8mA, DC Bias)
ΠΙΝΣ: (P1,P2), ((P7,P8) = 350uH MIN
3Υπόθεση:
Πίνακες (P1,P3,P2) προς (J1,J2) = 1500VAC για 60 δευτερόλεπτα
ΠΙΝΣ (P7,P6,P8) ΕΠΙ (J3,J6) = 1500VAC Για 60 ΣΥΝΔΙΑ
4. ΠΑΡΑΤΗΣΗ ΕΝΕΡΩΣΗΣ:
-1,0 dB MAX @ 1,0 MHz έως 65 MHz
5- Επιστροφή απώλειας:
-20dB MIN @ 1MHz έως 10MHz
-16dB MIN @ 10MHz έως 30MHz
-12dB MIN @ 30MHz έως 60MHz
-10dB MIN @ 60MHz έως 100MHz
6- ΚΡΟΣΣ ΤΑΛΚ:
-40dB MIN @ 1MHz έως 30MHz
-35dB MIN @30MHz έως 60MHz
-30dB MIN @60MHz έως 100MHz
7. ΑΠΟΔΗΜΕΙΑ ΚΑΙ ΚΑΙ ΚΑΙ ΚΑΙ:
-30dB MIN @1MHz έως 50MHz
-20dB MIN @50MHz έως 150MHz
8Θερμοκρασία λειτουργίας: 0°C-70°C.
