| Το στοιχείο: | L24N001-0 | Apllication: | Δίκτυο 1000 βάση-τ |
|---|---|---|---|
| Θύρα: | Διπλό 1x2 | Αρχεία: | PDF/δελτίο/τρισδιάστατος/IGS/βήμα το /Stp |
| Μοντάρισμα: | smd | Εναλλάσσομαι RF: | L24N001-0=>LPXXXNL |
| Κυριώτερο σημείο: | 100Base-τ μετασχηματιστής,1000Base-τ μαγνητική ενότητα |
||
ΣΗΜΕΙΩΣΕΙΣ:

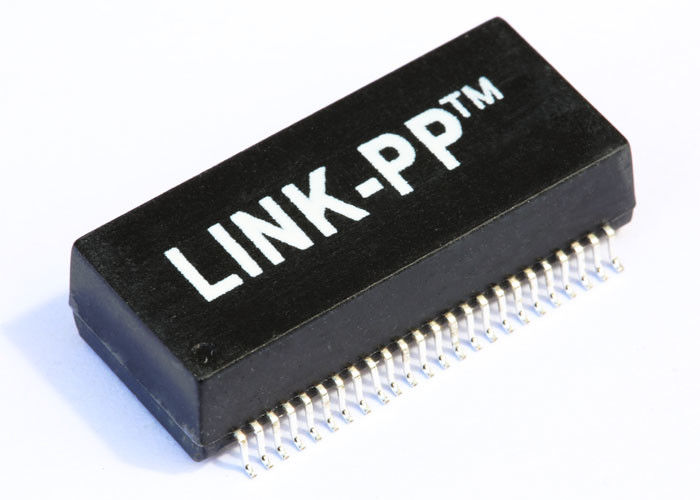

1.Gigabit μετασχηματιστής L24N001-0 του τοπικού LAN
2.Designed για να υποστηρίξει το διπλό gigabit ethernet
3.100% δοκιμασμένος (όχι μόνο batch δοκιμασμένη)
4.Meets IEEE 802,3 προδιαγραφή
5.UL πιστοποίηση: Αριθμός E484635 αρχείου
6.Compliance με τις απαιτήσεις ROHS
7.pin για να καρφώσει L24N001-0, συμβατό ισοδύναμο μέρος
Εφαρμογή:
1.Bore και διαμετρήματα ταυτότητας
2.Loop τροφοδοτημένες συσκευές
3.Ruggedized υπολογιστές
4.Touch αισθητήρες οθόνης
| Αναλογία στροφής (±2%): | TX=1CT: 1CT RX=1CT: CT |
| Αυτεπαγωγή OCL | 350uH MIN/@ 100KHz, 0.1V, ΣΥΝΕΧΉΣ προκατάληψη 8mA |
| Απώλεια εισαγωγής | -1.0dB ΑΝΩΤΑΤΟ @ 1-65MHz |
| Επιστροφής απώλεια | -20dB ΕΛΑΧΙΣΤΟ @ 1-10MHz |
| -16dB ΕΛΑΧΙΣΤΟ @ 10-30MHz | |
| -12dB ΕΛΑΧΙΣΤΟ @ 30-60MHz | |
| -10dB ΕΛΑΧΙΣΤΟ @ 60-100MHz | |
| Διαγώνια συζήτηση | -40dB ΕΛΑΧΙΣΤΟ @ 1-30MHz |
| -35dB ΕΛΑΧΙΣΤΟ @ 30-60MHz | |
| -30dB ΕΛΑΧΙΣΤΟ @ 60-100MHz | |
| Κοινή απόρριψη τρόπου | -30dB ΕΛΑΧΙΣΤΟ @ 1-50MHz |
| -20dB ΕΛΑΧΙΣΤΟ @ 50-150MHz | |
| Δοκιμή Hipot | 1500Vrms λ. |
| Λειτουργούσα σειρά θερμοκρασίας | 0℃ σε 70℃. /-40℃ σε 85℃. |
