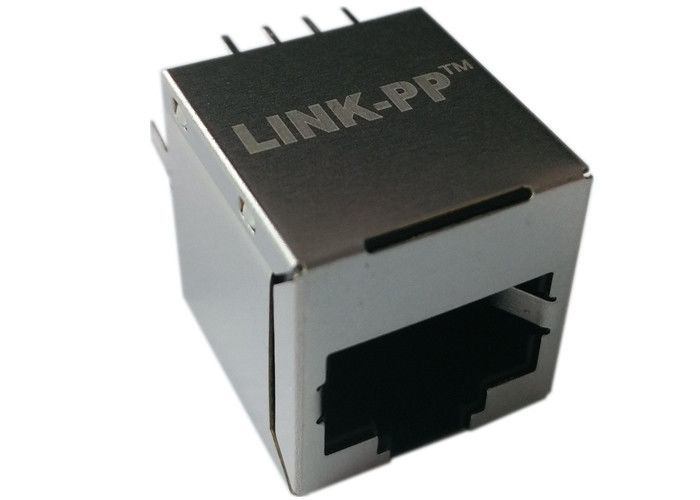

10/100M κάθετος RJ45 βαθμός του Jack 180°



♦ Rj45 ανυψώνει την κατακόρυφο/την κάθετη είσοδο Rj45 με γρύλλο
Κάθετη/κάθετη είσοδος Rj45 συνδετήρων ♦ Rj45
Η κατακόρυφος συνδετήρων ♦ Rj45 τοποθετεί/ο κάθετος μορφωματικός Jack
♦ Κάθετο Rj45 με ενσωματωμένο Magnetics/κάθετο Rj45
Ενσωματωμένη Magnetics Rj45 κατακόρυφος ♦
♦ Η κατακόρυφος τοποθετεί Rj45 Jack
Κάθετος γρύλος ♦ Rj45/κάθετο Rj45 Jack
♦ Κάθετο Rj45 με Magnetics
♦ Κάθετο Rj45 POE/POE+

Κάθετος τοποθετήστε την είσοδο κάθετο RJ45 Jack βαθμού 180°



ΕΞΕΤΑΣΤΕ ΤΙΣ ΣΗΜΕΙΩΣΕΙΣ (25±5℃)
1.TR: (100KHZ, 0.1V)
TX=1: 1±2% RX=1: 1±2%P2.LX: (Προκατάληψη 100KHZ, 100mV, 8mA, συνεχούς ρεύματος)
ΚΑΡΦΙΤΣΕΣ: (R1-R3), (R4-R6) =350UH Λ.
3.Transmitter τύπος φίλτρων & φίλτρων δεκτών:
Χαμηλής διέλευσης σύνθετη αντίσταση 100Ω ισορροπίας
4.HIPOT:
Εισαγωγή (R1-R3) στην παραγωγή (C1-C2): 1500VAC 60sec
Εισαγωγή (R4-R6) στην παραγωγή (C3-C6): 1500VAC 60sec
5.INSERTION ΑΠΩΛΕΙΑ:
-1.0dB ΑΝΩΤΑΤΟ @ 1.0MHz σε 100MHz
6.RETURN ΑΠΩΛΕΙΑ:
-18dB ΕΛΑΧΙΣΤΟ @ 1.0MHz σε 30MHz
-16dB ΕΛΑΧΙΣΤΟ @ 30MHz σε 60MHz
-12dB ΕΛΑΧΙΣΤΟ @ 60MHz σε 80MHz
7.CROSS ΣΥΖΗΤΗΣΗ:
-30dB ΕΛΑΧΙΣΤΟ @1.0MHz σε 100MHz
8.COMMON ΑΠΟΡΡΙΨΗ ΤΡΟΠΟΥ:
-30dB ΕΛΑΧΙΣΤΟ @1.0MHz σε 100MHz
9.OPERATING ΘΕΡΜΟΚΡΑΣΙΑ: -40℃~+85℃.



Κάθετος συνδετήρας εισόδων RJ45 βαθμού RJ45 Jack 180° θηλυκός τοπ
