G2401CG 100/1000BASE-T επιφανειακή τοποθέτηση διακριτής μονάδας μετασχηματιστή LAN (24-pin SOP)

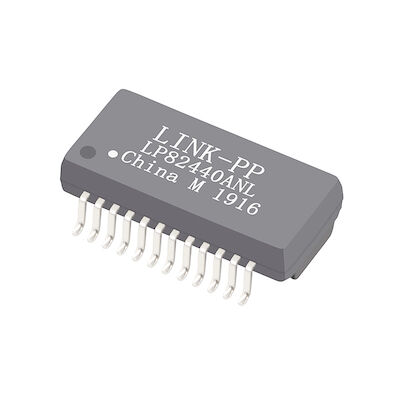

ΟG2401CGείναι μια μονάδα παλμικού μετασχηματιστή ξεχωριστής επιφανειακής τοποθέτησης Gigabit Ethernet (100/1000 BASE-T) βιομηχανικού προτύπου υψηλής απόδοσης. Στεγάζεται σε ένα εξαιρετικά χαμηλού προφίλSOP 24 ακίδων (μέγιστο ύψος 4,5 mm)πακέτο ανοιχτής κεφαλής, ενσωματώνει 4 συμμετρικά κανάλια απομόνωσης 1CT:1CT και τσοκ κοινής λειτουργίας στην πλευρά του καλωδίου. Σχεδιασμένο για δρομολογητές δικτύου, διακόπτες πολλαπλών θυρών, κάρτες τηλεπικοινωνιών κατηγορίας φορέα και ενσωματωμένες μητρικές πλακέτες IPC, παρέχειΔιηλεκτρική μόνωση 1500 Vrmsκαι ανώτερα περιθώρια μετάδοσης σήματος σε όλο το φάσμα 0,5–100 MHz.

Προδιαγραφές τουG2401CGGigabit Ethernet Transformer

Ηλεκτρικές προδιαγραφές (@ 25°C)

G2401CG Φύλλο δεδομένων - Μηχανικό καιΣχηματικός

Εσωτερική Σχηματική & Αρχιτεκτονική Pinout

Το G2401CG ενσωματώνει τέσσερα συμμετρικά διαφορικά κανάλια. Τα ενσωματωμένα τσοκ κοινής λειτουργίας (CMC) είναι τοποθετημένα στοΠλευρά γραμμής (καρφίτσες 13–24)για την εξάλειψη του θορύβου EMI κοινής λειτουργίας υψηλής συχνότητας πριν φτάσει στο έδαφος του συστήματος.

PHY SIDE (ΣΥΝΔΕΣΕΙΣ ΤΣΙΠ) ΠΛΕΥΡΑ ΓΡΑΜΜΗΣ (ΣΥΝΔΕΣΕΙΣ RJ45) Pin 2 (TD1+) ───┐ 1CT:1CT ┌─── Κοινή λειτουργία ─── Pin 23 (MX1-3) (MX1+) - ─── Κεντρική καρφίτσα 24 (MCT1) ─── Κεντρική καρφίτσα 5 (TD2+) ───┐ 1CT:1CT ┌─── Κοινή λειτουργία ─── Pin 20-20 (T) - ─── Κεντρική καρφίτσα 21 (MCT2) ─── Κεντρική καρφίτσα 8 (TD3+) ───┐ 1CT:1CT ┌─── Κοινή λειτουργία ─── Pin 3+3-M) (D3+3-M) - ─── Κεντρική καρφίτσα 18 (MCT3) ─── Κεντρική καρφίτσα αγγίγματος 11 (TD4+) ───┐ 1CT:1CT ┌─── Κοινή λειτουργία ─── 4 Pin +D-2 (M) - (TCT4) ─── Κεντρικό πάτημα 15 (MCT4) ─── Κεντρικό πάτημα

Μηχανικές Διαστάσεις & Συνιστώμενη Διάταξη PCB

• Αποτύπωμα πακέτου: SOP επιφανειακής βάσης 24 ακίδων (μήκος 15,1 mm × συνολικό πλάτος ανοίγματος 10,0 mm).
• Ύψος εξαρτήματος: 4,5 mm Μέγ.
• Lead Pitch:0,99 χλστ
  • 11 × 0,99 mm = 10,89 mm άνοιγμα από κέντρο σε κέντρο.
• Συνεπίπεδη:≤0,10 χλστκαι στα 24 καλώδια συγκόλλησης.
• Συνιστώμενη γεωμετρία μαξιλαριών συγκόλλησης:
  • Πλάτος μαξιλαριού:0,64 χλστ
  • Μήκος μαξιλαριού:1,78 χλστ
  • Συνολικό εξωτερικό εύρος:11,2 χλστ

Συχνές Ερωτήσεις

Ε1: Ποια είναι η κύρια διαφορά μεταξύ του G2401CG και ενός RJ45 Magjack;

Απάντηση:Το G2401CG είναι μια μονάδα μετασχηματιστή διακριτής επιφανειακής βάσης (SMD) χωρίς ενσωματωμένη υποδοχή RJ45. Είναι κολλημένο απευθείας στο PCB, επιτρέποντας στους μηχανικούς υλικού να το ζευγαρώσουν με συνδέσμους RJ45 πολλαπλών θυρών (όπως 1x4 ή 2x8 ganged jacks) ή προσαρμοσμένες υποδοχές χαμηλού προφίλ, ενώ ένα Magjack συνδυάζει τον μετασχηματιστή και τον σύνδεσμο σε ένα ενιαίο ογκώδες περίβλημα.

Ε2: Είναι το G2401CG συμβατό με το Pulse H5007NL και το Bothhand GST5009 LF;

Απάντηση:Ναί. Το G2401CG διαθέτει πανομοιότυπη διάταξη SOP 24 ακίδων, βήμα ακίδων 0,99 mm, λόγο στροφών 1CT:1CT και επαγωγή 350 μH, καθιστώντας το μια ακριβή αντικατάσταση pin-to-pin, drop-in που απαιτεί μηδενικές αλλαγές στο υπάρχον γραφικό PCB σας.

Ε3: Γιατί το ύψος 4,5 mm είναι σημαντικό για διακριτά μαγνητικά LAN;

Απάντηση:Το εξαιρετικά χαμηλό ύψος προφίλ των 4,5 mm επιτρέπει στο G2401CG να χωράει σε εξαιρετικά στενούς κατακόρυφους χώρους, όπως κάρτες επέκτασης PCIe χαμηλού προφίλ, διακομιστές blade, συμπαγείς αποκωδικοποιητές και τερματικά δικτύωσης thin-client.
