Λεπτομέρειες προϊόντων
Τόπος καταγωγής: Κίνα
Μάρκα: LINK-PP
Πιστοποίηση: UL,ROHS,Reach,ISO
Αριθμό μοντέλου: LPJE601XDNL
Έγγραφο: LPJE601XDNL.pdf
Όροι πληρωμής & ναυτιλίας
Ποσότητα παραγγελίας min: 50/500/1000/25K
Τιμή: $0.2-$0.85
Συσκευασία λεπτομέρειες: 54PCS/Tray, 24Trays=37*30*30CM=1296PCS=10KG/Carton
Χρόνος παράδοσης: 3-5 μέρες
Όροι πληρωμής: TT, ημέρες NET30/60/90
Δυνατότητα προσφοράς: 4300K.PCS/Month
P.N: |
LPJE601XDNL |
Αριθμός θυρών: |
1x1 |
Μάνταλο: |
Επάνω |
Κατηγορία απόδοσης: |
Γάτα 5ε |
Αριθμός θέσεων/επαφές: |
8P8C |
Τύπος τοποθέτησης: |
Tht |
Διάλεξη LED: |
χωρίς |
ΕΜΙ Πλακέτες: |
χωρίς |
Μεταλλική ασπίδα: |
Θωρακισμένος |
Προσανατολισμός: |
Κάθετος (τοπ είσοδος) |
P.N: |
LPJE601XDNL |
Αριθμός θυρών: |
1x1 |
Μάνταλο: |
Επάνω |
Κατηγορία απόδοσης: |
Γάτα 5ε |
Αριθμός θέσεων/επαφές: |
8P8C |
Τύπος τοποθέτησης: |
Tht |
Διάλεξη LED: |
χωρίς |
ΕΜΙ Πλακέτες: |
χωρίς |
Μεταλλική ασπίδα: |
Θωρακισμένος |
Προσανατολισμός: |
Κάθετος (τοπ είσοδος) |

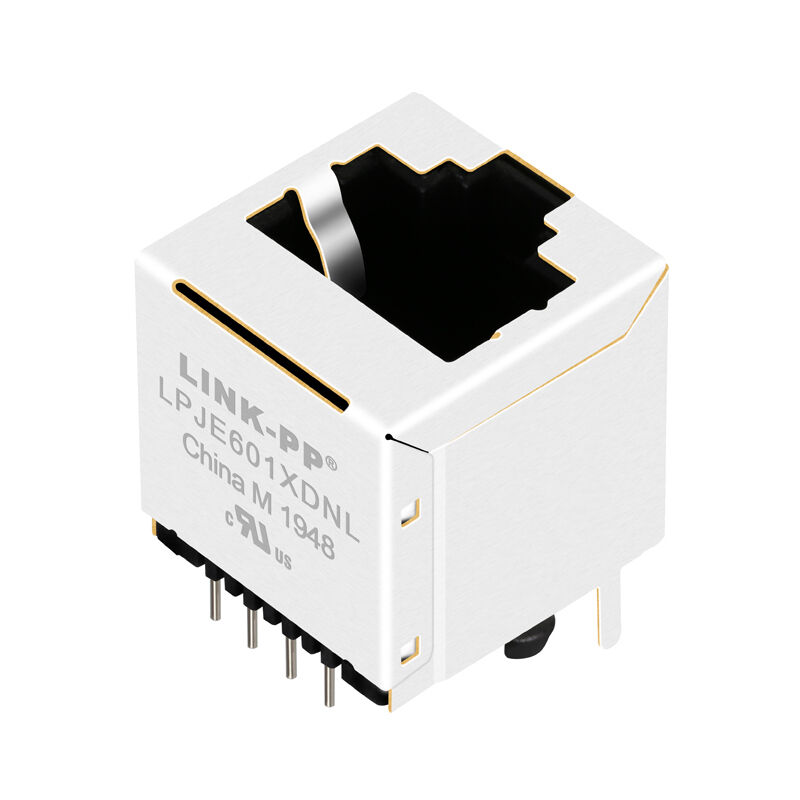

Ο LPJE601XDNL είναι ένας κάθετος σύνδεσμος RJ45 μονής θύρας (1x1) με 8 θέσεις και 8 επαφές (8P8C). Έχει σχεδιαστεί για τοποθέτηση σε PCB μέσω οπών, εξασφαλίζοντας ισχυρή μηχανική συγκράτηση και αξιόπιστη απόδοση συγκόλλησης σε βιομηχανικές και εμπορικές εφαρμογές.
Ο κάθετος σύνδεσμος RJ45 LPJE601XDNL 1x1 είναι μια μοντέρνα υποδοχή 8P8C υψηλής απόδοσης, σχεδιασμένη για εφαρμογές δικτύωσης Ethernet 10/100Base-T. Με κάθετο προσανατολισμό εισόδου (top entry), μάνταλο Tab Up και μεταλλική θωράκιση χωρίς καρτέλες EMI, αυτός ο σύνδεσμος είναι ιδανικός για συμπαγείς διατάξεις PCB που απαιτούν σταθερή μετάδοση σήματος και στιβαρή μηχανική αντοχή.
Σχεδιασμένος χωρίς ενσωματωμένα μαγνητικά ή LED, ο LPJE601XDNL αποτελεί μια οικονομικά αποδοτική και ευέλικτη λύση για εφαρμογές όπου χρησιμοποιούνται εξωτερικά μαγνητικά ή δεν απαιτούνται οπτικές ενδείξεις.
| Κατηγορία | Παράμετρος | Προδιαγραφή |
|---|---|---|
| Ηλεκτρικές | Ονομαστική Τάση | 125 VAC RMS |
| Ονομαστικό Ρεύμα | 1,5 A | |
| Αντίσταση Επαφής | 50 mΩ Μέγιστο | |
| Αντίσταση Μόνωσης | 500 MΩ Ελάχιστο @ 500V DC | |
| Διηλεκτρική Αντοχή | 1000 VAC RMS, 60Hz (1 λεπτό) | |
| Μηχανικές | Υλικό Περιβλήματος | LCP, με βαθμολογία UL94V-0 |
| Υλικό Επαφής | Φωσφορικός Χαλκός (πάχος 0,35mm) | |
| Υλικό Θωράκισης | Ορείχαλκος (0,20–0,25mm), Επιμεταλλωμένος με Κασσίτερο | |
| Διάρκεια Ζωής | ≥ 750 κύκλοι ζεύξης | |
| Περιβαλλοντικές | Θερμοκρασία Λειτουργίας | -40°C έως +85°C |
| Θερμοκρασία Αποθήκευσης | -40°C έως +85°C | |
| Θερμοκρασία Συγκόλλησης με Κυματοειδή Συγκόλληση | 265°C (Μέγιστο 5 δευτερόλεπτα) |
Ο προσανατολισμός εισόδου από πάνω επιτρέπει την αποδοτική κάθετη στοίβαξη PCB, καθιστώντας τον ιδανικό για συμπαγείς δικτυακές συσκευές.
Χωρίς ενσωματωμένα μαγνητικά, ο LPJE601XDNL επιτρέπει στους μηχανικούς να:
Ο σύνδεσμος περιλαμβάνει θωράκιση από ορείχαλκο επιμεταλλωμένο με κασσίτερο για:
Ο κάθετος σύνδεσμος RJ45 LPJE601XDNL 1x1 είναι μια εξαιρετική επιλογή για μηχανικούς που αναζητούν μια συμπαγή, οικονομικά αποδοτική και αξιόπιστη διεπαφή Ethernet χωρίς ενσωματωμένα μαγνητικά ή LED.
Όχι, αυτός ο σύνδεσμος είναι μια μη-μαγνητική υποδοχή RJ45, που απαιτεί εξωτερικά μαγνητικά.
Έχει σχεδιαστεί για εφαρμογές 10/100Base-T (Cat 5e), όχι βελτιστοποιημένος για Gigabit (1000Base-T).
Διαθέτει κάθετο σχεδιασμό (είσοδος από πάνω), ιδανικό για συμπαγείς διατάξεις PCB.
Όχι, αυτό το μοντέλο έρχεται χωρίς LED, καθιστώντας το κατάλληλο για μινιμαλιστικά σχέδια.
Όχι, ο σύνδεσμος έχει μεταλλική θωράκιση αλλά όχι καρτέλες γείωσης EMI.
