Λεπτομέρειες προϊόντων
Τόπος καταγωγής: Guangdong, Κίνα
Μάρκα: LINK-PP
Πιστοποίηση: ISO9001,SGS,UL,CE,REACH,RoHS
Αριθμό μοντέλου: J0C-0003NL
Όροι πληρωμής & ναυτιλίας
Ποσότητα παραγγελίας min: 720pcs
Τιμή: $0.85
Συσκευασία λεπτομέρειες: 120pcs/reel, 6Reel=35*35*35cm=9KGS (720pcs) /Carton
Χρόνος παράδοσης: 3-5 μέρες
Όροι πληρωμής: TT, ημέρες NET30/60/90
Δυνατότητα προσφοράς: 3000000/μήνα
Προσδιορισμός: |
J0C-0003NL |
Μέρος Αρ: |
LPJ19113DNL |
Σειρά: |
Συνδετήρας RJ45 με ενσωματωμένο μαγνητικό |
Ethernet: |
10/100BASE-TX |
Βάση: |
Επιφανειακή τοποθέτηση (SMT) |
Τάση απομόνωσης: |
1500Vrms |
Αναλογία στροφών: |
TX:1CT:1 / RX:1CT:1 |
ΟΚΛ: |
≥350 μΗ |
Προσδιορισμός: |
J0C-0003NL |
Μέρος Αρ: |
LPJ19113DNL |
Σειρά: |
Συνδετήρας RJ45 με ενσωματωμένο μαγνητικό |
Ethernet: |
10/100BASE-TX |
Βάση: |
Επιφανειακή τοποθέτηση (SMT) |
Τάση απομόνωσης: |
1500Vrms |
Αναλογία στροφών: |
TX:1CT:1 / RX:1CT:1 |
ΟΚΛ: |
≥350 μΗ |

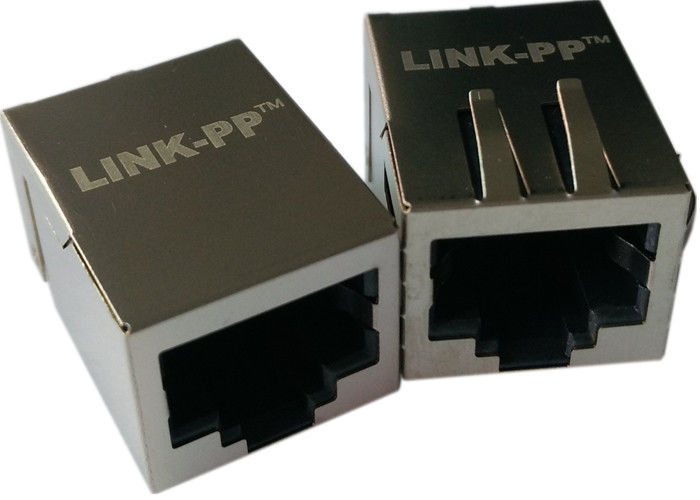

J0C-0003NL είναι ένας συνδετήρας RJ45 μονής θύρας με ενσωματωμένα μαγνητικά (MagJack) σχεδιασμένος για εφαρμογές Ethernet 10/100Base-TX.
Ανήκει στη σειρά PulseJack J0C και ενσωματώνει μετασχηματιστές απομόνωσης Ethernet και φιλτράρισμα κοινού τρόπου μέσα στο περίβλημα του συνδετήρα, απλοποιώντας τον σχεδιασμό PCB και βελτιώνοντας την απόδοση EMI.
Η συσκευή χρησιμοποιεί επιφάνεια τοποθέτησης (SMT) και δομή χαμηλού προφίλ, καθιστώντας την κατάλληλη για συμπαγείς συσκευές δικτύου όπως δρομολογητές, αποκωδικοποιητές και βιομηχανικούς ελεγκτές.
| Παράμετρος | Προδιαγραφή |
|---|---|
| Αναλογία Στροφών | 1CT:1 (TX), 1CT:1 (RX) |
| Προσανατολισμός Συνδετήρα | Καρφίτσα Πάνω |
| Ενδείξεις LED | Πράσινο / Κίτρινο |
| Δάχτυλο EMI | Ναι |
| Κύκλωμα BST | Όχι |
| Συχνότητα | Μέγιστη Απώλεια Εισαγωγής |
|---|---|
| 1 – 65 MHz | -1.0 dB |
| Συχνότητα | Ελάχιστη Απώλεια Επιστροφής |
|---|---|
| 1 – 10 MHz | -20 dB |
| 30 MHz | -16 dB |
| 60 – 80 MHz | -12 dB |
| Συχνότητα | Ελάχιστη Διασταυρούμενη παρεμβολή |
|---|---|
| 1 – 10 MHz | -40 dB |
| 30 – 60 MHz | -35 dB |
| 60 – 100 MHz | -30 dB |
| Συχνότητα | Ελάχιστη CMR |
|---|---|
| 1 – 50 MHz | -30 dB |
| 50 – 130 MHz | -20 dB |
| Παράμετρος | Προδιαγραφή |
|---|---|
| Τάση Απομόνωσης Hi-Pot | 1500 Vrms @ 60 Hz |
| Παράμετρος | Προδιαγραφή |
|---|---|
| Τύπος Συνδετήρα | RJ45 με Ενσωματωμένα Μαγνητικά |
| Διαμόρφωση Θύρας | 1 × 1 |
| Αριθμός Επαφών | 8P8C |
| Τύπος Τοποθέτησης | Επιφάνεια Τοποθέτησης (SMT) |
| Προσανατολισμός | Ορθή Γωνία (90°) |
| Θωράκιση | Θωρακισμένο |
| Υλικό Περιβλήματος | Θερμοπλαστικό Υψηλής Θερμοκρασίας |
| Υλικό Επαφής | Φωσφορούχος Χαλκός |
| Επίστρωση Επαφής | Χρυσός πάνω από Νικέλιο |
| Ύψος πάνω από PCB | ~13.6 mm |
Ο J0C-0003NL χρησιμοποιείται σε διεπαφές Ethernet 10/100Base-TX όπου απαιτείται ένας συμπαγής συνδετήρας RJ45 με ενσωματωμένα μαγνητικά.
Τυπικές εφαρμογές περιλαμβάνουν δρομολογητές, μεταγωγείς και ενσωματωμένες συσκευές δικτύου.
Ναι.
Ο συνδετήρας ενσωματώνει μετασχηματιστές απομόνωσης LAN και φιλτράρισμα κοινού τρόπου, το οποίο εξαλείφει την ανάγκη για εξωτερικά μαγνητικά.
Ο συνδετήρας υποστηρίζει δίκτυα Ethernet 10 Mbps και 100 Mbps (10/100Base-TX).
Η συσκευή είναι σχεδιασμένη για συναρμολόγηση PCB επιφάνειας τοποθέτησης (SMT), καθιστώντας την κατάλληλη για αυτοματοποιημένη κατασκευή.
Σε σύγκριση με διακριτές λύσεις μετασχηματιστή + RJ45, οι ενσωματωμένοι συνδετήρες MagJack όπως το J0C-0003NL προσφέρουν πολλά πλεονεκτήματα:
Οι μετασχηματιστές Ethernet ενσωματώνονται μέσα στο περίβλημα του συνδετήρα, μειώνοντας τις απαιτήσεις επιφάνειας πλακέτας.
Οι σχεδιαστές μπορούν να συνδέσουν απευθείας το Ethernet PHY στη διεπαφή MagJack χωρίς περίπλοκη δρομολόγηση μετασχηματιστή.
Το ενσωματωμένο φιλτράρισμα κοινού τρόπου βελτιώνει την καταστολή ηλεκτρομαγνητικών παρεμβολών.
Λιγότερα εξωτερικά εξαρτήματα μειώνουν την πολυπλοκότητα κατασκευής και το κόστος συναρμολόγησης.
Ο ενσωματωμένος συνδετήρας MagJack J0C-0003NL παρέχει μια συμπαγή και αξιόπιστη λύση για διεπαφές Ethernet 10/100Base-TX.
Με ενσωματωμένα μαγνητικά, ισχυρή απόδοση EMI και τυπική συνδεσιμότητα RJ45, απλοποιεί τον σχεδιασμό υλικού Ethernet, διατηρώντας παράλληλα τη συμμόρφωση με τα πρότυπα δικτύωσης IEEE.
Αυτό τον καθιστά εξαιρετική επιλογή για ενσωματωμένα συστήματα δικτύωσης, δρομολογητές, μεταγωγείς και εξοπλισμό βιομηχανικού Ethernet.
