Λεπτομέρειες προϊόντων
Τόπος καταγωγής: Guangdong, Κίνα
Μάρκα: LINK-PP
Πιστοποίηση: ISO9001,SGS,UL,CE,REACH163
Αριθμό μοντέλου: J3006G21DNL
Όροι πληρωμής & ναυτιλίας
Ποσότητα παραγγελίας min: 200 τεμ
Τιμή: διαπραγματεύσιμα
Συσκευασία λεπτομέρειες: 50 PC/δίσκος, 24tray το /carton/32 *30*31, 9 KG/1200pcs/carton
Χρόνος παράδοσης: Σε αποθεματικό πλοίο εντός 3 ημερών
Όροι πληρωμής: TT, ημέρες NET30/60/90
Δυνατότητα προσφοράς: 3000000/μήνα
Αριθμός ανταλλακτικού: |
J3006G21DNL |
Κατασκευάζεται στην Κίνα: |
LPJ3094ABNL |
Εφαρμογή: |
10/100 Βάση-TX, AutoMDIX |
Τύπος τοποθέτησης: |
Επιφανειακή βάση |
Διαμόρφωση θύρας: |
1 × 1 |
Hipot: |
1500V |
Αριθμός ανταλλακτικού: |
J3006G21DNL |
Κατασκευάζεται στην Κίνα: |
LPJ3094ABNL |
Εφαρμογή: |
10/100 Βάση-TX, AutoMDIX |
Τύπος τοποθέτησης: |
Επιφανειακή βάση |
Διαμόρφωση θύρας: |
1 × 1 |
Hipot: |
1500V |

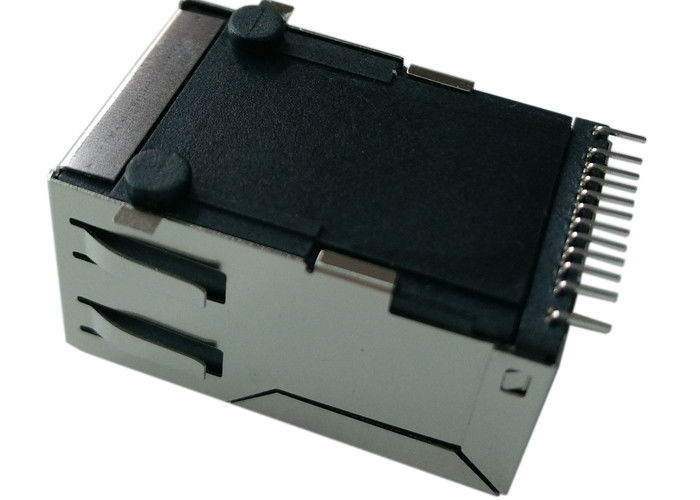

J3006G21DNL PulseJack RJ45 MagJack 1x1 σύνδεσμος επιφανειακής τοποθέτησης με ενσωματωμένο μαγνητικό, πράσινα/κίτρινα LED, υποστήριξη Auto-MDIX,Προστασία EMI και απομόνωση 1500Vrms για εφαρμογές Ethernet 10/100Base-TX.
ΗΣυμπλέκτης J3006G21DNL PulseJack RJ45είναι1 × 1 ενσωματωμένα μαγνητικά RJ45 (MagJack)σχεδιασμένο γιαΕφαρμογές δικτύωσης Ethernet 10/100Base-TX.
Αυτό...Σύνδεσμος επιφανειακής τοποθέτησης (SMT) RJ45ενσωματώνειΜαγνητικά δίκτυα LAN, προστασία EMI και διπλά LEDσε μια συμπαγή συσκευασία, επιτρέποντας την αξιόπιστη σύνδεση Ethernet, μειώνοντας παράλληλα τον χώρο PCB και την πολυπλοκότητα συναρμολόγησης.
ΗJ3006G21DNLυποστήριξηΛειτουργία Auto-MDIX, συμμορφώνεταιΠρότυπα IEEE 802.3 Ethernet, και παρέχειΑπομόνωση 1500Vrms, εξασφαλίζοντας ισχυρή ακεραιότητα σήματος και εξαιρετική καταστολή EMI σε εξοπλισμό δικτύου όπως δρομολογητές, διακόπτες και ενσωματωμένα συστήματα Ethernet.
| Παράμετρος | Προδιαγραφές |
|---|---|
| Αριθμός τμήματος | J3006G21DNL |
| Τύπος συνδέσμου | RJ45 MagJack |
| Διαμόρφωση λιμένων | 1 × 1 |
| Ταχύτητα Ethernet | 10/100Base-TX |
| Τύπος στερέωσης | Επιφανειακή τοποθέτηση (SMT) |
| Προσανατολισμός | Στροφή δεξιά (90°) |
| Κατεύθυνση καρτέλας | Σηκωθείτε. |
| LED | Πράσινο / Κίτρινο |
| Προστασία | Προστατευμένο με δάχτυλα EMI |
| Υψόμετρο πάνω από το PCB | 130,61 mm |
| Αριθμός πυρήνων | 4 |
| Θέρμανση λειτουργίας | 0°C έως +70°C |
| Παράμετρος | Προδιαγραφές |
|---|---|
| Αναλογία στροφών | 1CT:1CT (TX/RX) |
| Απώλεια εισαγωγής | ≤ -1,0 dB (165 MHz) |
| Επιστροφή απώλειας | ≥ -20 dB (1·10 MHz) |
| ≥ -16 dB (30 MHz) | |
| ≥ -12 dB (6080 MHz) | |
| Διασταυρούμενη ακοή | ≥ -40 dB (1·10 MHz) |
| ≥ -35 dB (3060 MHz) | |
| ≥ -30 dB (60·100 MHz) | |
| Απορρίπτεται η κοινή λειτουργία | ≥ -30 dB (150 MHz) |
| ≥ -20 dB (50130 MHz) | |
| Τετάρτη | 1500 Vrms Min @ 60 Hz |
| Συστατικό | Υλικό |
|---|---|
| Διαμονή | Θερμοπλαστικά υψηλής θερμοκρασίας |
| Πυροδοσία | UL94-V0 |
| Ασπίδα | Άλλες χάλυβες από χάλυβα |
| Υλικό επαφής | Φωσφόρος Χάλκινος |
| Επικάλυψη επαφής | Χρυσός πάνω από Νικέλιο |
| Δυνατότητα επαφής | 15 μin Χρυσό |
| Τμήμα δοκιμής | Προδιαγραφές |
|---|---|
| Δυνατότητα | 750 κύκλοι ζευγαρώματος |
| Δύναμη ζευγαρώματος | ≤ 5 λίβρες (2,27 kg) |
| Αδιαμφισβήτητη Δύναμη | ≤ 5 λίβρες (2,27 kg) |
| Διατήρηση της πρίζας | ≥ 20 κιλά (9,07 kg) |
| Παράμετρος | Προδιαγραφές |
|---|---|
| Θέρμανση λειτουργίας | 0°C έως +70°C |
| Τελευταία θερμοκρασία επαναροής | 245°C |
| Συμμόρφωση με το RoHS | - Ναι, ναι. |
| Αξιολόγηση MSL | Επίπεδο 1 |
ΗJ3006G21DNL PulseJack MagJackέχει σχεδιαστεί για να πληροί τα βασικά πρότυπα Ethernet και κανονιστικά πρότυπα:
ΗΔικτυακό τόπο για την πρόσβαση σε ηλεκτρονικά συστήματαχρησιμοποιείται ευρέως σε εξοπλισμό δικτύωσης Ethernet, συμπεριλαμβανομένων:
ΗJ3006G21DNLπροσφέρεισυμπαγή και βελτιστοποιημένη από πλευράς κόστους εναλλακτική λύση SMTσε μεγαλύτερες ενσωματωμένες συνδέσεις RJ45 διατηρώντας ταυτόχρονα υψηλές επιδόσεις σήματος και προστασία EMI.
Τα βασικά πλεονεκτήματα περιλαμβάνουν:
ΑΠαλμικάτείναι ένας σύνδεσμος RJ45 που ενσωματώνει μαγνητικά Ethernet (μετασχηματιστές και common-mode chokes) απευθείας στο σπίτι του συνδετήρα.
ΗJ3006G21DNLυποστήριξη10Base-T και 100Base-TX Ethernetεφαρμογές που συμμορφώνονται με:Πρότυπα IEEE 802.3.
Ο συνδετήρας είναι σχεδιασμένος για διεπαφές Ethernet PHY που υποστηρίζουνΑυτο-MDIX, επιτρέποντας την αυτόματη ανίχνευση διασταύρωσης μεταξύ συσκευών δικτύου.
Τα ενσωματωμένα μαγνητικά παρέχουνελάχιστη απομόνωση 1500Vrms, που πληρούν τις απαιτήσεις ασφάλειας και ακεραιότητας σήματος του Ethernet.
