Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
| Στοιχείο No1: | TG1G-S031NYRL | Κατηγορία: | Μετασχηματιστής απομόνωσης Gigabit |
|---|---|---|---|
| Αναλογία στροφών: | 1CT: 1CT | Μοντάρισμα: | Surface Mount |
| Μέγεθος/διάσταση: | 13.72mm Λ Χ 15.24mm W | Ύψος - που κάθεται (Max): | 6,35 χιλιοστών |
| PN2: | TG1G-E001NYRL | Νέο PN: | LPXXXXNL |
| Disponibili Archivi: | PDF/3D/ISG/Stp/Step/Datasheet | ||
| Κυριώτερο σημείο: | Ιδιαίτερος μετασχηματιστής του τοπικού LAN,Μετασχηματιστής Ethernet |
||
| TG1G-S031NYRL/TG1G-E001NYRL | Μετασχηματιστής φωτοστεφάνου | Τοπικό LAN Gigabit | Μετασχηματιστής SMD |
Ιδιαίτερος μετασχηματιστής Ethernet Gigabit
Διπλός μετασχηματιστής λιμένων 10/100base-TX POE/POE+
IEEE802.3ab υποχωρητικός, γεια-δοχείο 1500Vrms
Κατοχυρωμένη με δίπλωμα ευρεσιτεχνίας ανοικτή κατασκευή πλαισίων

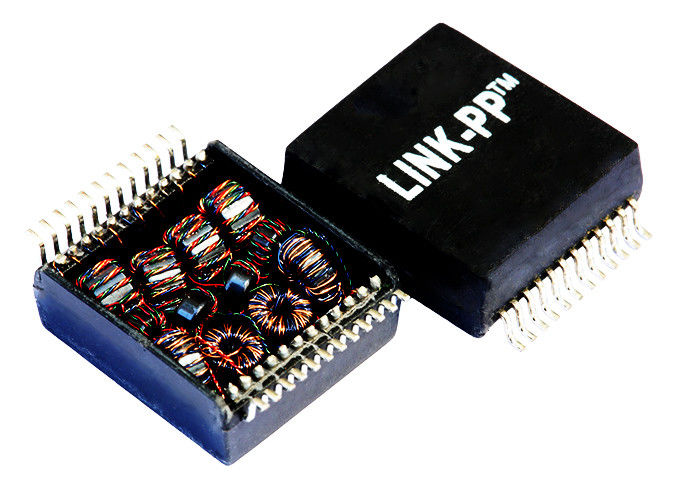

Σταυρός μετασχηματιστών φωτοστεφάνου TG1G-S031NYRL Gigabit
Σταυρός μετασχηματιστών φωτοστεφάνου TG1G-E001NYRL
Ανταγωνιστικό πλεονέκτημα
☛ Σχεδιαστής/κατασκευαστής για 18 έτη.
☛ 2500 εργασίες, 4 εγκαταστάσεις
☛ Σίγουρα συσκευή ανάλυσης δικτύων τρηματωδών σκωλήκων περασμάτων
☛ Απόθεμα ή 4 εβδομάδες.
☛ Εύκαμπτο σχέδιο σύμφωνα με τα απαραίτητα informations των πελατών χωρίς οποιαδήποτε exral αμοιβή.
| Αριθμός λιμένων | Εφαρμογές | Αναλογία στροφών | Δύναμη πάνω σε Ethernet |
| Ενιαίος διπλός???????? της Γερμανίας | 1G Ethernet | 1:1 | IEEE 802,3 |
| Συσκευασία | Κατεύθυνση ετικεττών | Τοποθετώντας τύπος | Η επαφή τελειώνει |
| Εξέλικτρο, χαρτοκιβώτιο | -- | SMT/SMD | -- |
| Αριθμός καρφιτσών | Προστατευτικό κάλυμμα | Τάση απομόνωσης | Χρώμα οδηγήσεων |
| 24 καρφίτσες | -- | 1500 Vrms | - |
Ηλεκτρική προδιαγραφή @25℃
1.Insertion απώλεια (DB Max):
0.3-1MHz: -1.1 1-65MHz: -0.8
65-100MHz: -1.0 100-125MHz: -1.2
2.Return απώλεια (ελάχιστο @100 ΩΜ DB):
0.5-40MHz: -18
40-100MHz: -12-20LOG (f/80MHz)
3.Crosstalk (DB λ.):
0.3-100MHz: -33-20LOG (f/100MHz)
4.CM ΣΤΟ ΕΚΑΤ. REJ:
0.3-100MHz: -30dB λ.
5.CM ΣΤΟ DM REJ:
0.3-100MHz: -35dB λ.
6.Turns αναλογία:
PRI: SEC= 1CT: 1CT ±2%P7.Inductance (100KHz/το 0.1V@11mA): 350uH λ.
8.Balanced ρεύμα ΣΥΝΕΧΩΝ γραμμών:
600mA ανώτατο @ 57VDC συνεχές
9.Hipot: 1500Vrms/0.5mA
10.Operating θερμοκρασία: -40℃~+85℃.
ΣΗΜΕΙΩΣΕΙΣ:
1.Gigabit ενότητες μετασχηματιστών με τη δύναμη πάνω στην επιλογή Ethernet
2.Meets IEEE 802,3/AF speciffcation
το μέρος 3.For RoHS προσθέτει το επίθημα NL
4.RoHS εκτίμηση 260℃%%P5℃ ύλης συγκολλήσεως " NL» μέγιστη.
5.100% ηλεκτρική δοκιμή
| Μετασχηματιστής TG1G-E001NYRL IEEE802.3ab απομόνωσης TG1G-S031NYRL Ethernet υποχωρητικός | |||
|---|---|---|---|
